Решение Glensound для дистанционного управления комментаторскими системами

Последнее время появилось много запросов по управлению удаленными комментаторскими системами, когда комментатор работает, например, из дома, а сисадмин может производить конфигурирование из ПТС или из АСБ.



Данная функция доступна на некоторых устройствах Glensound, которые имеют функцию удаленного управления уровнем сигнала микрофона, обратной связи, и удаленным мониторингом уровня. Мы говорим про устройства, работающие по DANTE протоколу.

Технические вводные

Во-первых, ввод сигнала с Dante устройства на компьютер производится с помощью виртуальной звуковой карты Dante (Dante virtual sound card) – у неё 64 входа и выхода, есть версии для ПК или Mac.
Во-вторых, для подключения комментаторского пульта к компьютеру необходим PoE свич, и по одному кабелю будет получаться питание и передаваться аудио сигнал.  Если же нет свича с PoE, то можно использовать стандартный, но подключить отдельно блок питания к пульту.
И в-третьих, если у компьютера нет порта Ethernet, можно использовать переходник на USB.

Поддерживаемые устройства
Управление может производиться с помощью двух систем управления: одна на базе веб-интерфейса, вторая в виде приложения для Windows 10.

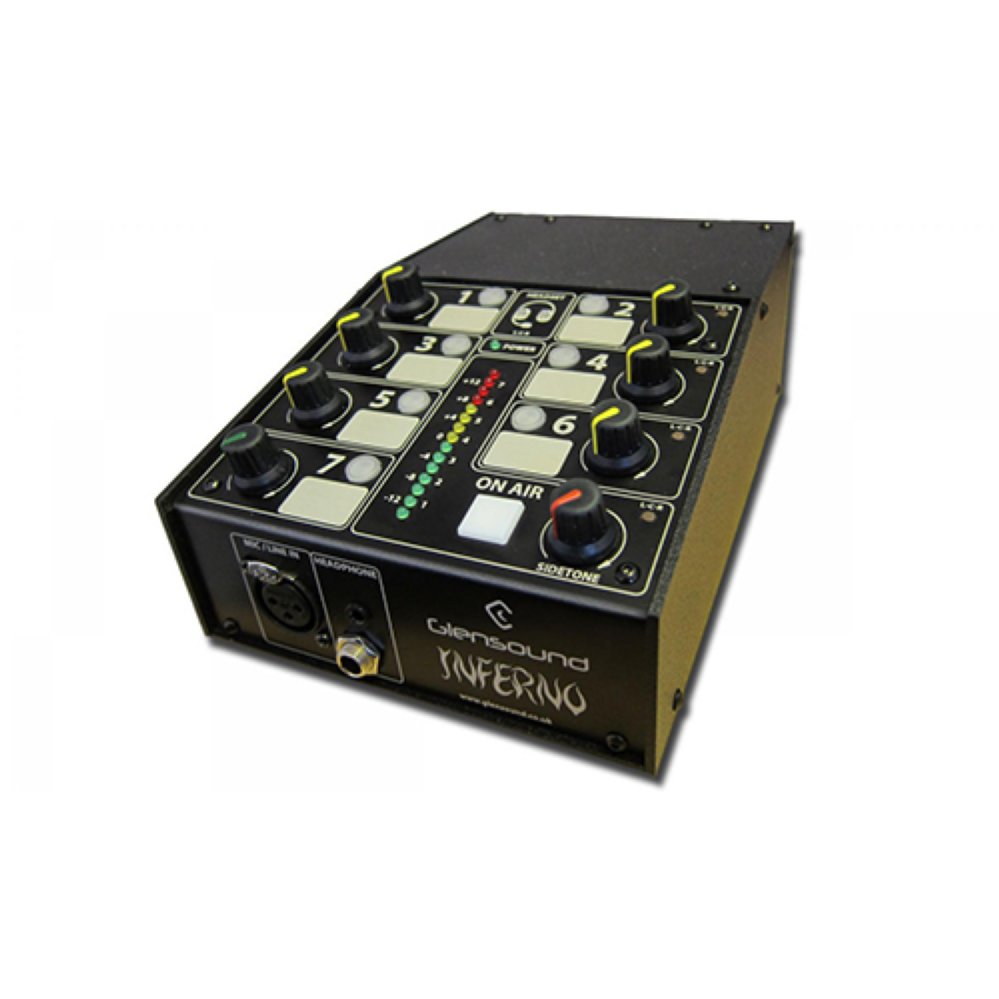

Управление с помощью Web browser Control  пультами для одного комментатора Inferno и Minferno.
Minferno – более компактная версия Inferno.

Для подключения устройств:
1. устанавливаем виртуальную карту Dante на компьютер пользователя
2. подключаем Inferno прямо к компьютеру пользователя или в ту же сеть
3. заходим с веб браузера на IP адрес пульта.

Для удаленного управления пультом используется IP адрес, отличный от транспортного аудио потока Данте. В настройках пульта устанавливается статический IP адрес, и прокидываются порты. При правильных настройках на пульт можно зайти с любого места в мире.
В окне настроек доступен индикатор уровня, индикатор эфира, возможность настройки уровня, блокировки настроек. В отдельной вкладке можно программировать конфигурацию и настройки кнопок, а также настройки канала наушников. Плюс можно настроить взаимосвязь кнопок при нажатии.

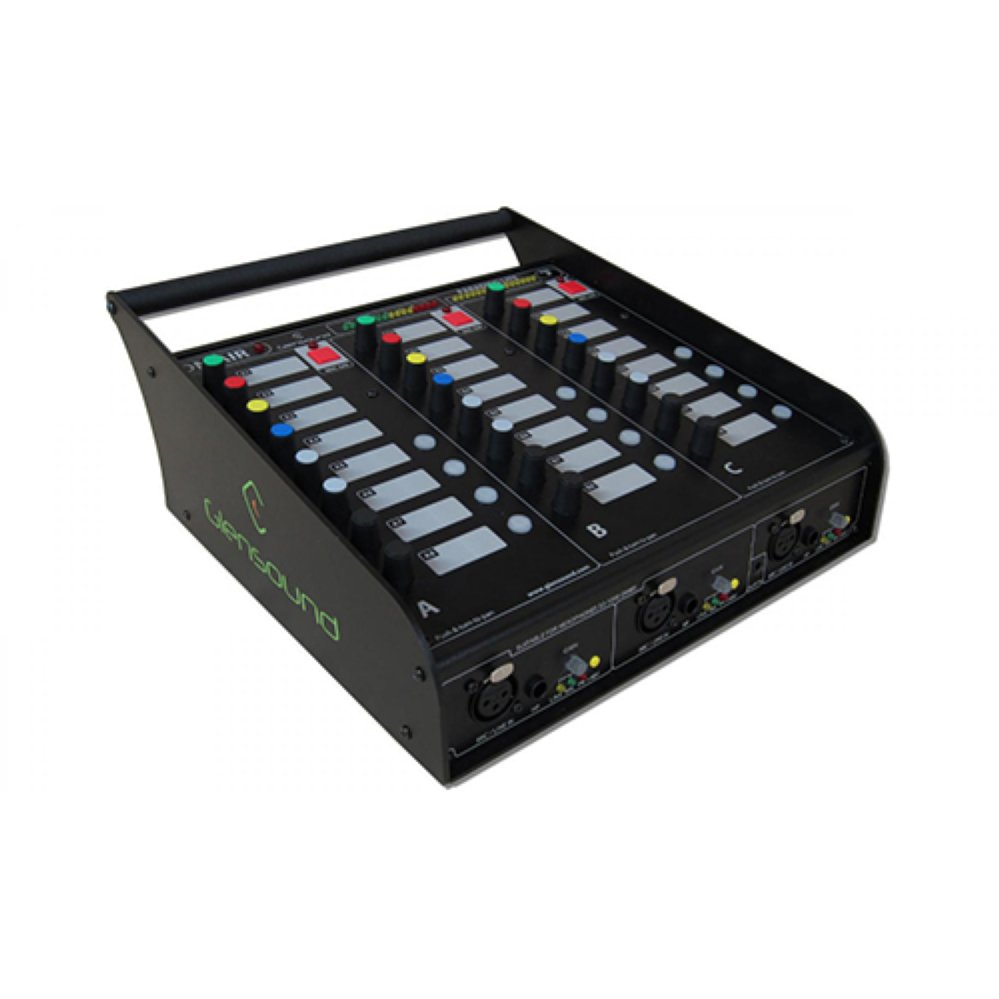

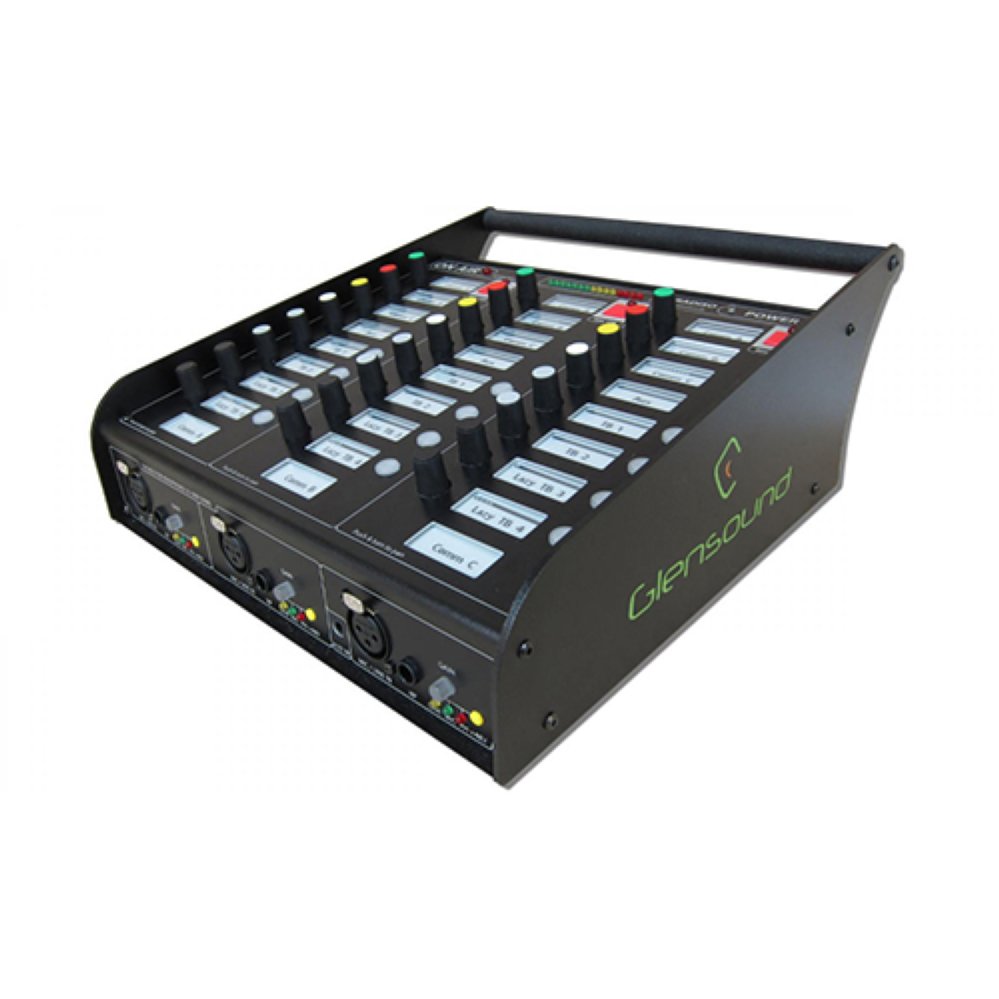

Glensound Controller – Windows 10 приложение. Поддерживают пульты для трех комментаторов Paradiso и Paradiso Lite.

1. Установить VPN между пользователем Paradiso и удаленным управлением
2. Установить Glen controller на компьютер удаленного пользователя
3. Установить  режим фиксированного IP в Glen Controller и добавить IP адреc устройства Paradiso

VPN подключение устанавливается с того ПК, где установлен Glen controller, на роутер, к которому подключен Paradiso. Paradiso необходимо назначить статический iP в Dante controller.
Glen Controller скачивается с официального сайте Glensound.

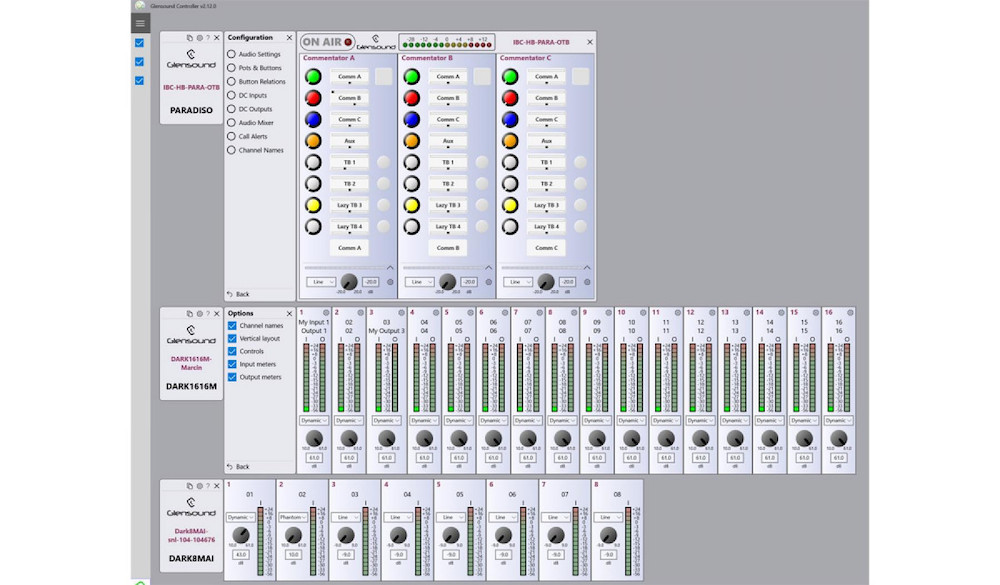

Приложение дает возможность в реальном времени контролировать и менять настройки – pot position, switch control, metering, input type, gain adjust.
Фактически, дублируются все аппаратные фукции панели, плюс отдельно настраивается функционал кнопок и регуляторов.
Отдельная полезная функция использования Dante - виртуальные микшер 32х32. Можно создавать любую конфигурацию в удобном интефейсе.

Dante протокол может использоваться для передачи аудио как в локальных сетях, так и в глобальных.

Для передачи звука через публичный интернет можно использовать различные опции кодирования: аппаратные, программные типа Luci live, веб-системы типа ipDTL, мультиканальный софт Unity Connect для Apple Mac.

Спортивный канал ESPN уже успел опробовать технологию в деле, проведя удаленные трансляции Корейского бейсбольного чемпионата, используя в том числе комментаторские пульты Glensound с дистанционным управлением.
