Рабочий процесс HDR в реальном времени на AJA

Последние несколько лет все производители профессионального видео оборудования стремятся представить решения для работы с расширенным динамическим диапазоном (HDR). Компания AJA в свою очередь предлагает целую линейку решений для обеспечения рабочего процесса в HDR.



Рабочий процесс в широком динамическом диапазоне (HDR) предполагает использование разнородных цветовых пространств и логарифмических представлений от различных производителей камер и их перемещение через весь тракт для окончательной доставки при отображении на HDR мониторах. Вещатели и производители используют широкий динамический диапазон камер, стремясь сохранить как можно большую его часть, чтобы доставить конечным зрителям изображение с расширенными значениями контрастности, яркости и более широкую и богатую цветовую палитру. Подходы HDR позволяют избежать путаницы, помогая оптимально и правильно управлять цветовым пространством, обеспечивая при этом реалистичное отображение. Главная задача заключается в том, чтобы преобразовать форматы камер, такие как RAW и LOG, в один из методов или систем HDR.

Существует несколько систем, разработанных для HDR:

Dolby Vision

Это система, ориентированная на отображение, в которой каждое кодовое значение определяет конкретную яркость. В Dolby Vision есть метод отправки 12-битных данных по кабелю HDMI с использованием 4096 оттенков для обеспечения плавных градаций. В целом эта система определяется следующими параметрами:

  • Проприетарный формат
  • SMPTE ST-2084 Perceptual Quantizer (PQ)
  • Метаданные – динамические по ST 2094 *
  • Электро-оптическая передаточная функция с разрешением до 4К
  • Глубина разрядности: 12 бит
  • Максимальная яркость до 10000 нит (на практике освоено до 4000 нит)
  • Цветовое пространство с широкой цветовой гаммой (WCG) (Рекомендация МСЭ-R 2020)

HDR10 - это медиа-профиль, принятый Ассоциацией Потребительских Технологий (CTA).

HDR10 использует статические метаданные SMPTE ST-2086 «Mastering Display Color Volume» для доставки значений калибровки цвета на «мастер»-монитор, а также статические значения MaxFALL (Максимальный уровень освещенности кадра) и MaxCLL (Максимальный уровень освещенности контента). HDR10 - это открытый стандарт, поддерживаемый широким спектром компаний-производителей.

  • Открытый формат
  • SMPTE ST-2084 Perceptual Quantizer (PQ)
  • Минимальный интерфейс сигнала: HDMI 2.0a
  • Воспроизведение цветного представления BT.2020 (аналогично Dolby Vision)
  • Функция передачи воспроизведения: ST 2084 (аналогично Dolby Vision)
  • Метаданные: статические по ST 2086
  • Глубина воспроизведения: 10 бит

HDR10 + базируется на HDR10, как модификация, где добавлены динамические метаданные и многое другое. Стандарт позволяет распознавать цветовое пространство дисплея и многое другое. Компания Samsung является основной движущей силой в эволюции этого стандарта.

  • SMPTE 2094-40 динамические метаданные для цветовых преобразований объема (DMCVT)
  • Цветовые преобразования оптимизированы для каждой сцены и каждого дисплея
  • Метаданные: динамические по ST 2094
  • Треки метаданных несут дополнительную информацию о градации цвета
  • Минимальный интерфейс сигнала: HDMI 2.0a
  • Цветное представление воспроизведения BT.2020 или BT.709 в зависимости от дисплея
  • Функция передачи воспроизведения: ST 2084
  • Глубина воспроизведения: 10 бит

HLG (Hybrid LOG Gamma) - это HDR-подход, который использует относительные значения яркости, основываясь на стандарте BT.2020.. Стандарт HLG совместим с дисплеями SDR, а также с дисплеями HDR. HLG поддерживается в HDMI 2.0b *, HEVC и VP9. Основная привлекательность HLG заключается в том, что контент HDR можно просматривать на дисплеях SDR.

  • Гибрид между Gamma и LOG
  • Метаданные: нет
  • Кривая очень похожа на кривую SDR
  • Глубина воспроизведения: 10 бит
  • Данные линейного светового изображения с камеры сопоставляются с кривой HLG OETF и с цветовым пространством WCG BT.2020

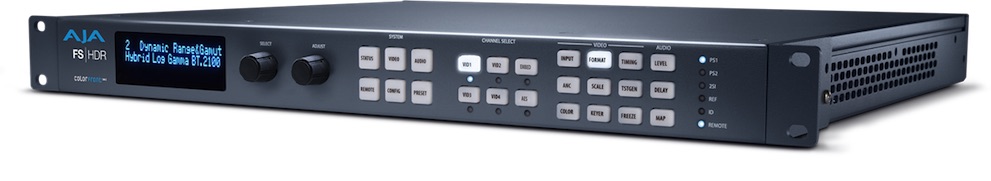

FS-HDR: Решения AJA HDR для преобразования источников SDR в форматы HDR и обратно с технологией Colorfront Engine ™

FS-HDR преобразовывает выходной видеосигнал с данными LOG от множества профессиональных камер в режиме реального времени в 4K / UltraHD или 2K / HD и выводит его как в HDR или SDR. Это значительно упрощает рабочий процесс для тракта со смешанным типом камер и обеспечивает сведение источников сигнала непосредственно перед подачей на коммутаторы, поддерживающие как HDR так и SDR.

Устройство обеспечивает поддержку следующих LOG форматов:

  • Sony S-Log3 S-Gamut3
  • Sony S-Log3 S-Gamut3 Cine
  • Sony S-Log3 BT.2020
  • ARRI LogC Wide Gamut
  • Panasonic Vlog
  • RED Log3G10 Wide Gamut
  • Canon Log2
  • Canon Log3

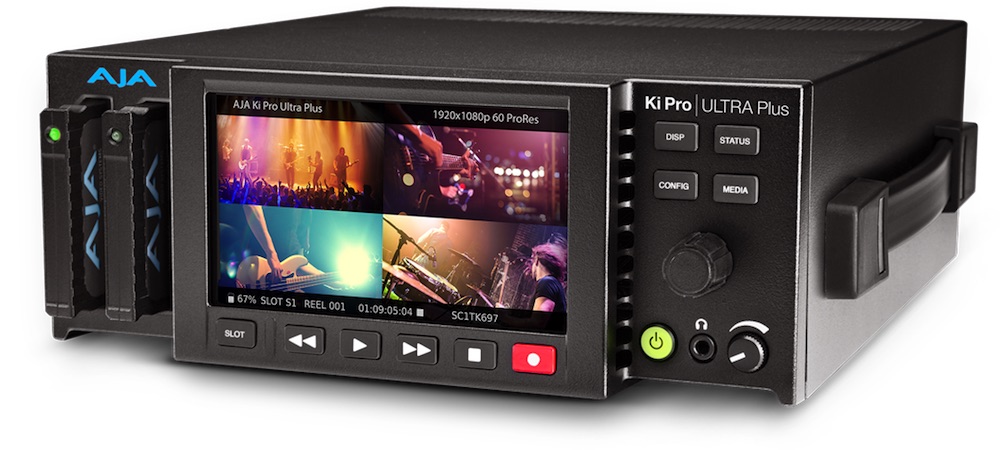

Ki Pro Ultra Plus: Воспроизведение и запись в HDR

Ki Pro Ultra Plus - это многоканальный рекордер/плейер, поддерживающий до 4 каналов одновременной записи в HD или в один канал в режиме 4K. Поддерживаемые форматы: Apple ProRes®, 4K / UltraHD / 2K / HD, MXF Avid DNxHR® для 4K / UltraHD или Avid DNxHD® MXF. Ki Pro Ultra Plus поддерживает разрешений и частоту кадров вплоть до 4K 60p при воспроизведении и записи в HDR.

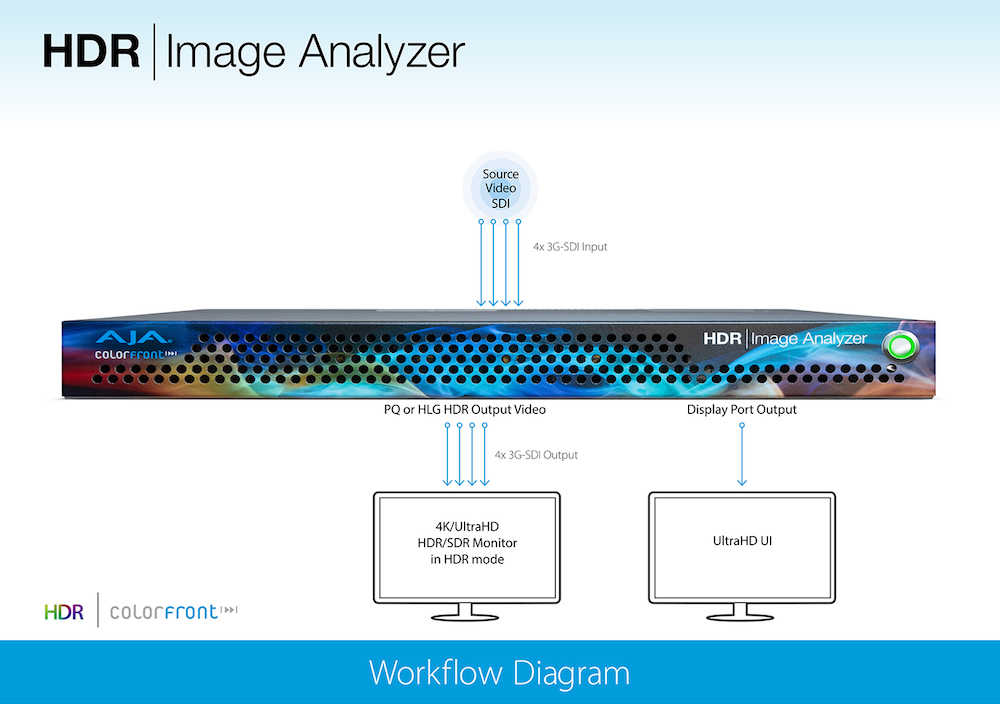

HDR Image Analyzer

HDR Image Analyzer предоставляет полный набор инструментов для эффективного анализа новейших стандартов HDR, включая HLG, PQ и Rec.2020 в форматах 4K / UltraHD / 2K / HD. Имеет схему подключения 4-x потоков 3G-SDI (Quad Link). HDR Image Analyzer разработан в соответствии с AJA технологией ColorfrontEngine® и поддерживает множество форматов цветовой гаммы и LOG. Выполнен в корпусе 1RU.
