Передача сигнала на большие расстояния

Работая с передачей видеосигнала на большие расстояния, можно использовать несколько решений: репитеры сигнала, передача по витой паре, передача по оптоволокну.

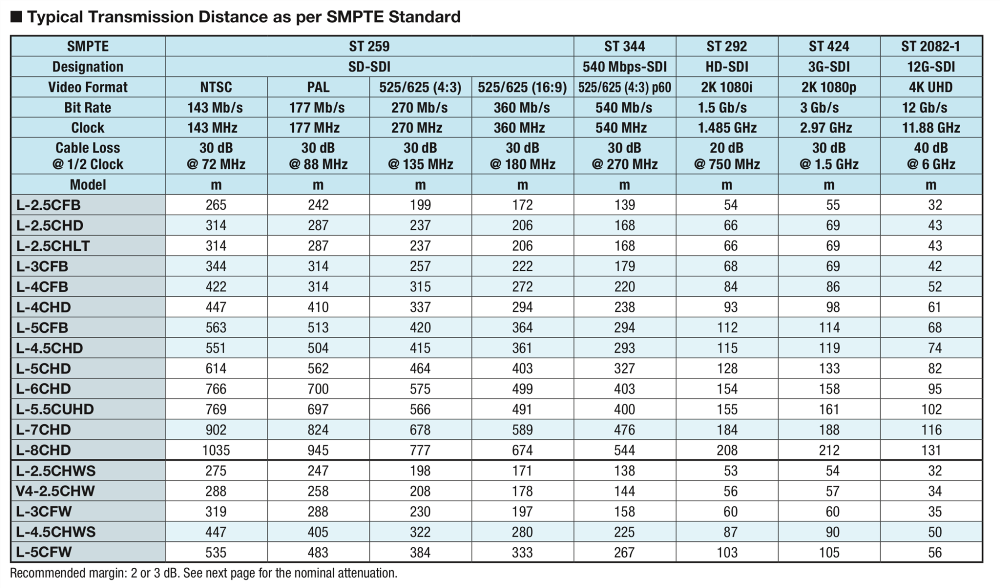

При работе с HD-SDI видео сигналом на расстояние до 200м можно использовать коаксиальный кабель японского производителя Canare. Таблица соответствия представлена ниже.



Работая с передачей видеосигнала на большие расстояния, можно использовать несколько решений:

Репитеры сигнала

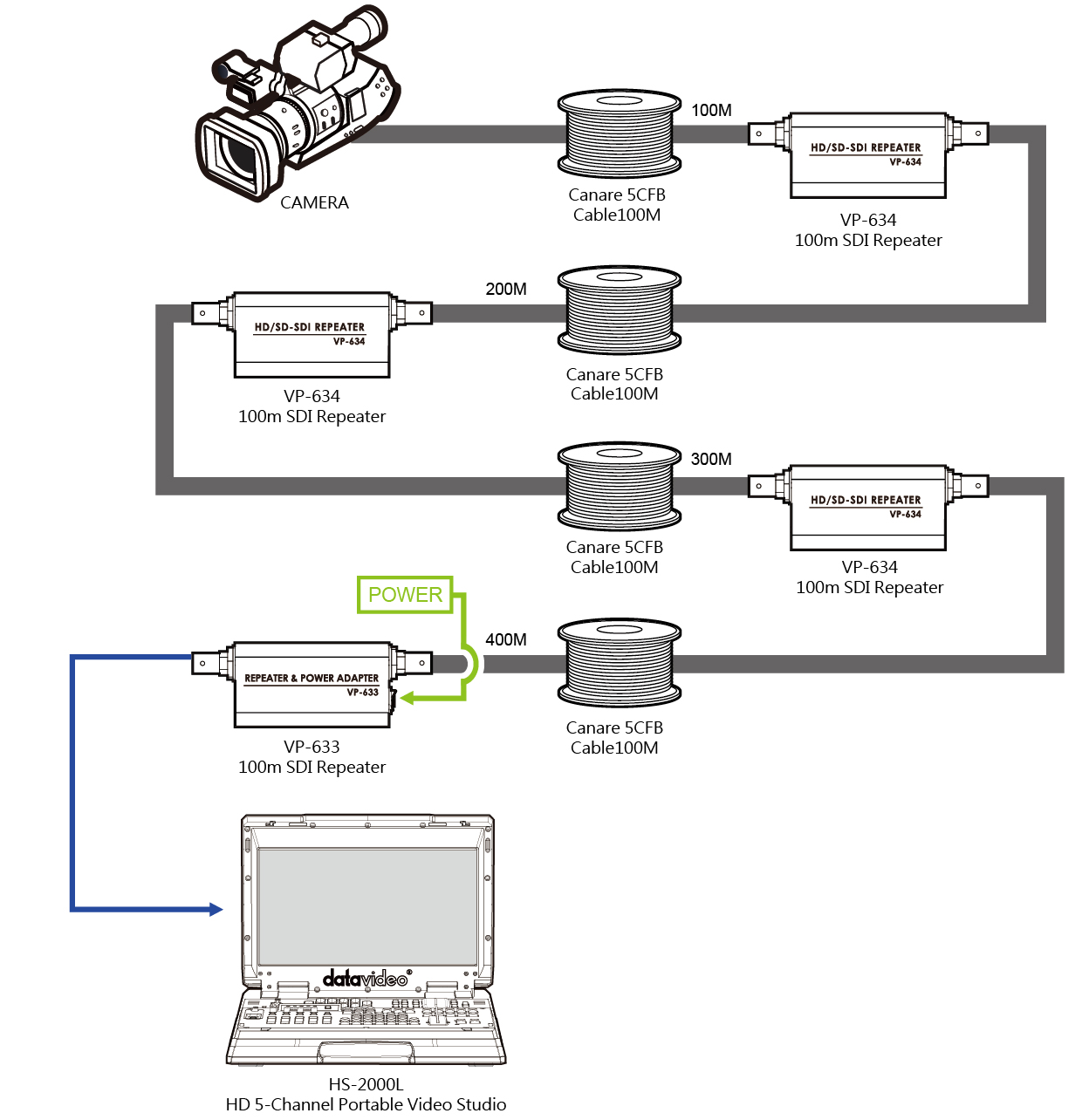

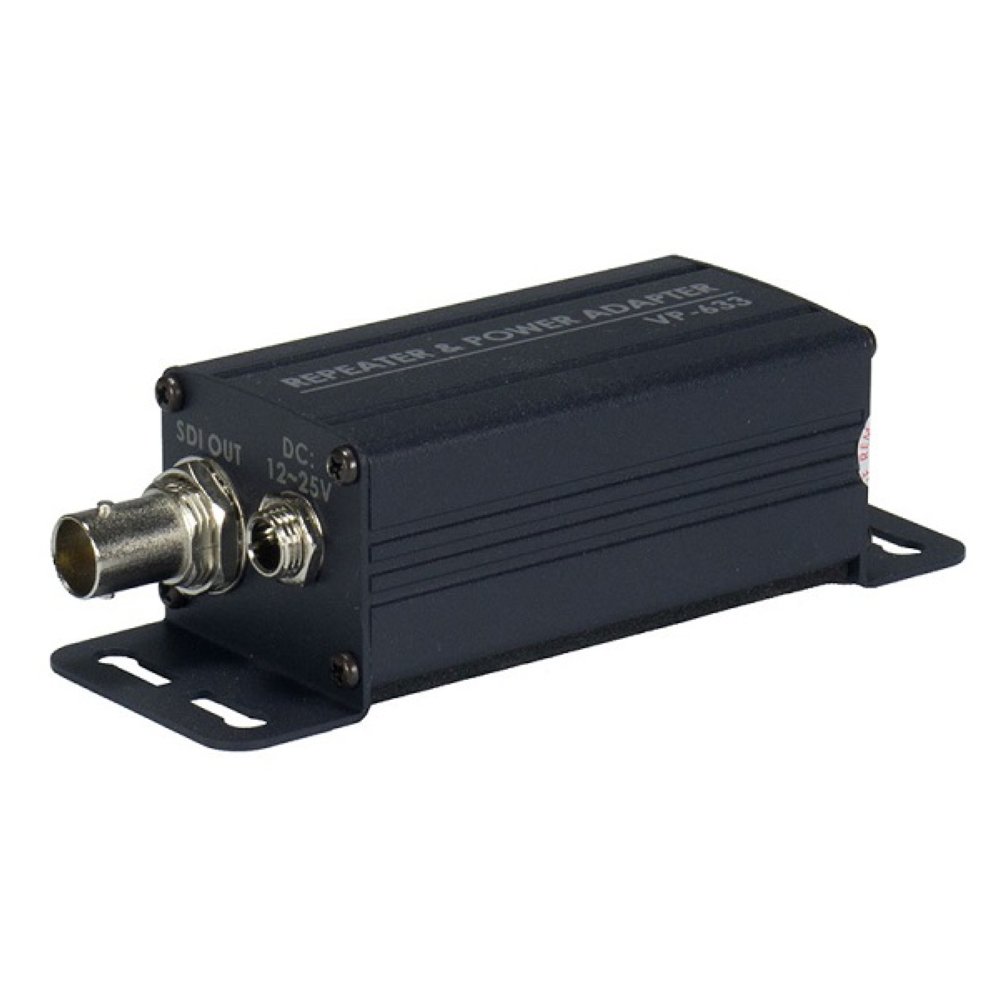

При работе на крайних значения длин гарантиро-ванной передачи сигнала либо в случаях использования уже имеющихся линий допускается установка промежуточных репитеров, например, Datavideo VP-633 для сигналов SDI и Kramer PT-101UHD для HDMI 4K.

Передача по витой паре:

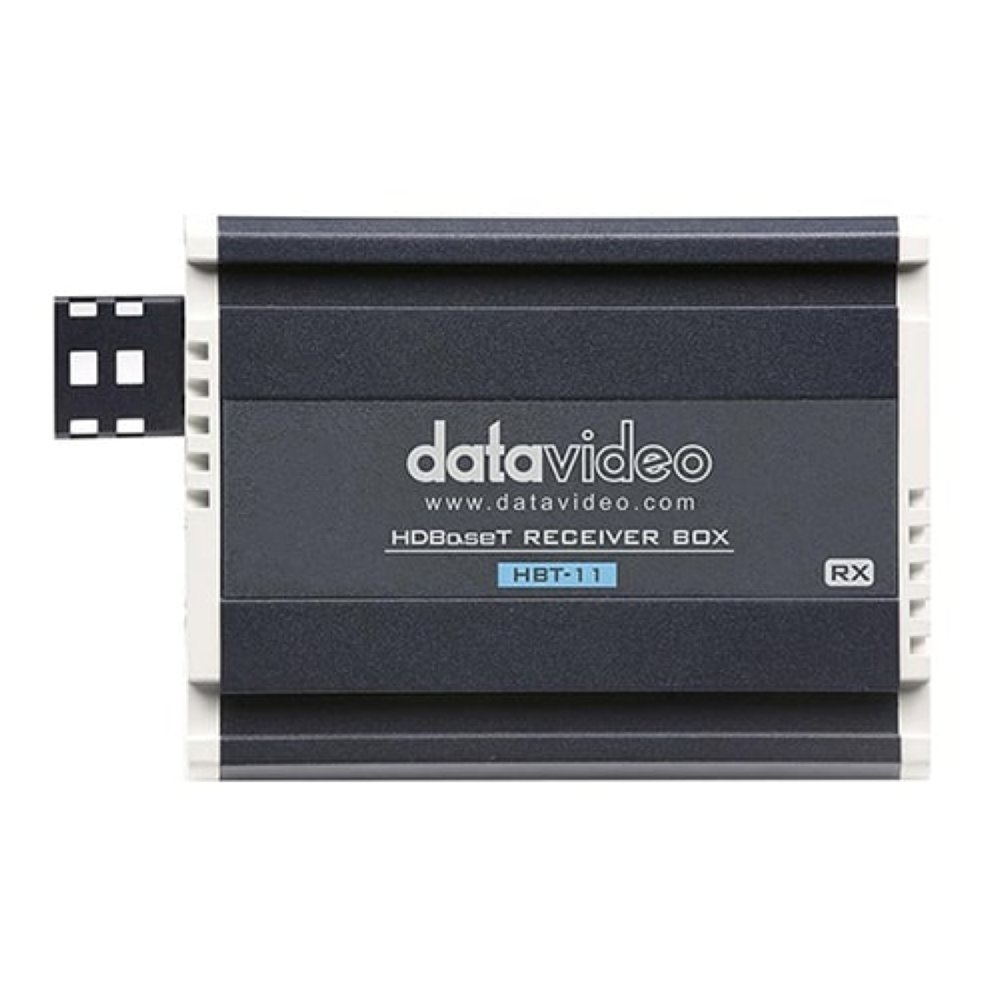

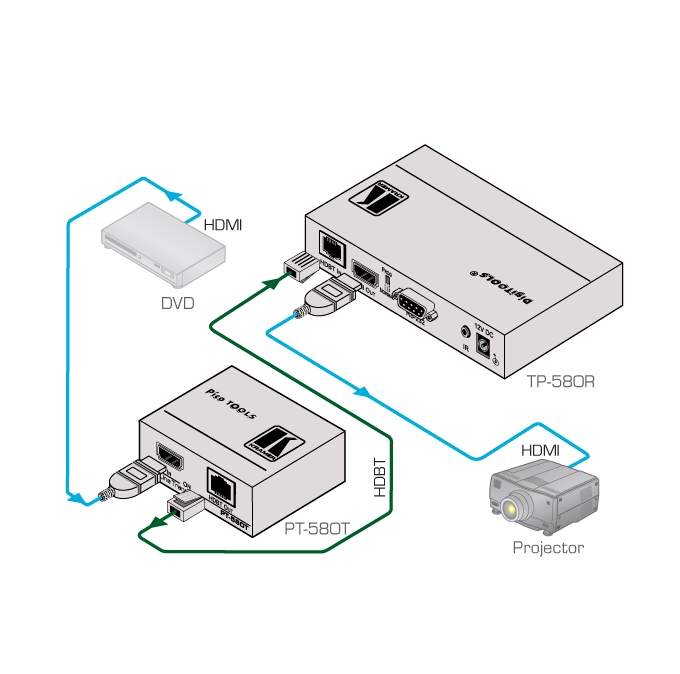

Преимуществами этого метода являются простота и очень низкая стоимость кабеля. Все, что нужно — это передатчик и приемник для витой пары и кабель необходимой длины. При использовании системы таким методом можно передавать HDMI сигнал, звук, управляющие синалы на расстояния до 1 км. Из недостатков - большая задержка и отсутствие единого стандарта у производителей (HDBaseT, NDI и пр.). Например, для передачи HDMI сигнала HDBaseT подойдет Datavideo HBT-10, HBT-11, Kramer TP-580T/R.

Передача по оптоволокну:

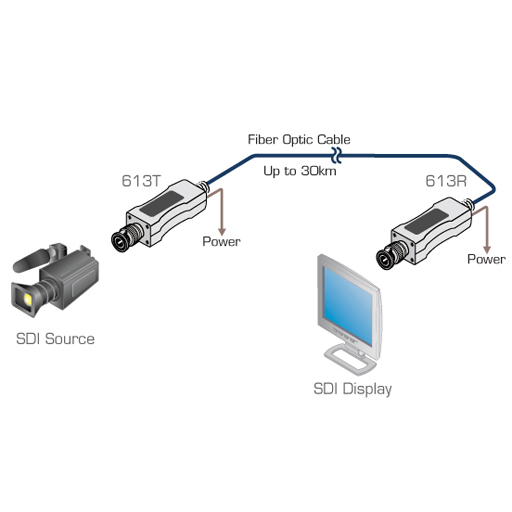

Как и вариант на витой паре, эта система состоит из передатчика, приемника и оптоволоконного кабеля необходимой длины. По оптоволоконному кабелю можно передавать видеосигнал на расстояние до 50 км. Качество сигнала сохраняется значительно лучше, чем в витой паре, и нет восприимчивости к внешним помехам, а отсутствие меди как проводника выступает также в роли гальванической развязки. Как пример, можно использовать Kramer 690T/R (до 10км), 613 R/T (до 30км), 673 T/R (4 канала 3G HD-SDI до 1000м), или двусторонний конвертер Blackmagic Design Mini Converter Optical Fiber 12G.

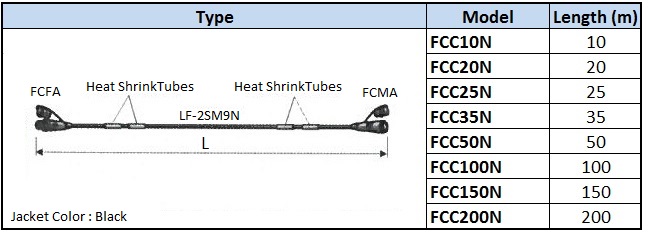

Очень часто стоит задача передачи не только видео сигнала, но и питания. В таком случаем используются готовые решения - для студийных камер стандартно кабель типа Canare FCC (10-200м), и оптоволоконные устройства с передачей питания, например, Blackmagic Camera Fiber Converter и Blackmagic Studio Fiber Converter.

В случае необходимости двухстороннего приема и передачи нескольких HD-SDI видеосигналов по одному одномодовому оптическому волокну хорошо подойдет система оптоволоконной передачи Opticast.



В других наших решениях мы предлагаем варианты передачи данных по сотовым сетям и беспроводную передачу данных.
