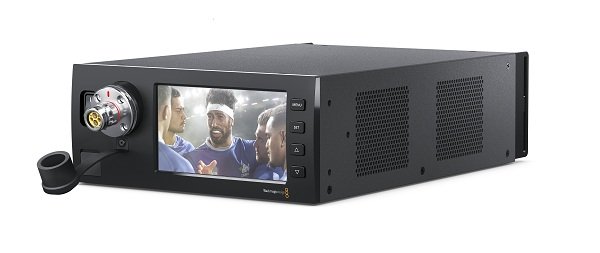

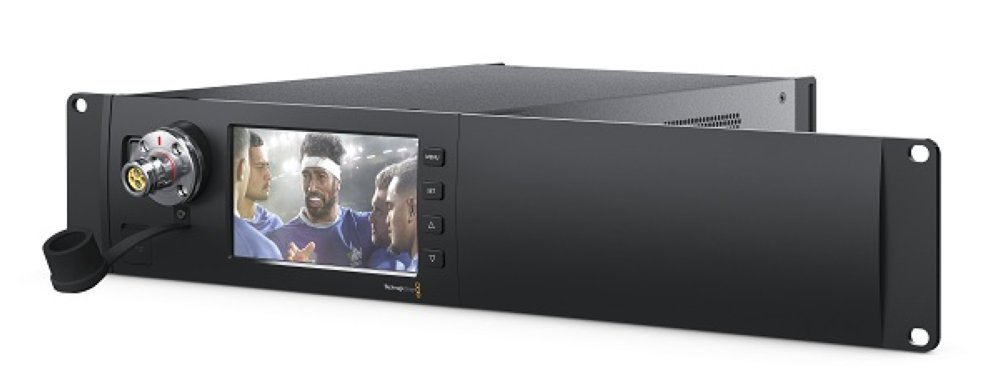

Комплект конвертеров: Camera Fiber Converter и Studio Fiber Converter, передают изображение от камер URSA Broadcast и URSA Mini и питание для них на расстояния до 2 км по оптоволоконному кабелю. Это позволяет размещать
камеры на огромных расстояниях от студии или ПТС и использовать UHD сигнал и обратные потоки для полноценного управления камерами с поддержкой Tally и двусторонним интеркомом.
- Оптический вход Один (гнездо по стандарту SMPTE 304) под гибридный оптоволоконный кабель (SMPTE)
- Видеовход SDI 3 x 12G-SDI для обратных потоков. Программный сигнал, команды управления камерой, Tally-индикация, Genlock и двусторонняя связь на канале Return 1.
- Видеовыход SDI 2 x 12G-SDI с поддержкой Ultra HD (частота до 60 кадров/с для прогрессивной развертки)
- Двусторонняя связь SDI-каналы 15 и 16 для связи между оператором и режиссером, ввод и вывод аналогового звука через 25-контактный разъем для связи между техническим персоналом
- Симметричный аудиовыход XLR Четыре аналоговых выхода на Камеры
- Оптический выход Один оптический интерфейс ввода/вывода через 10 Gb-E (в настоящее время не используется)
- Стандарты и форматы Форматы HD, Форматы Ultra HD
- Скорость передачи данных SDI-интерфейс с поддержкой HD, 3G-SDI, 6G-SDI и 12G-SDI

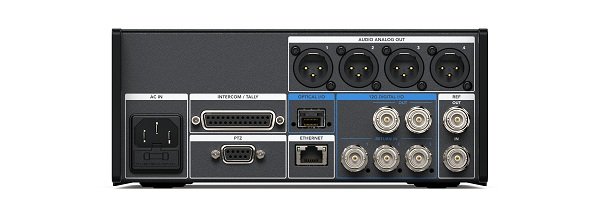

Разъемы

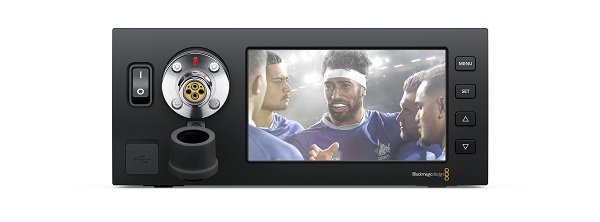

Оптический вход
Один (гнездо по стандарту SMPTE 304) под гибридный оптоволоконный кабель (SMPTE)
Видеовход SDI
3 x 12G-SDI для обратных потоков. Программный сигнал, команды управления камерой, Tally-индикация, Genlock и двусторонняя связь на канале Return 1.
Видеовыход SDI
2 x 12G-SDI с поддержкой Ultra HD (частота до 60 кадров/с для прогрессивной развертки)
Двусторонняя связь
SDI-каналы 15 и 16 для связи между оператором и режиссером, ввод и вывод аналогового звука через 25-контактный разъем для связи между техническим персоналом
Симметричный аудиовыход XLR
Четыре аналоговых выхода на Камеры
Оптический выход
Один оптический интерфейс ввода/вывода через 10 Gb-E (в настоящее время не используется)
Подключение к компьютеру
Один порт USB-C
Стандарты и форматы
Форматы HD
720p/50/59,94/60
1080p/23,98/24/25/29,97/30/50/59,94/60
1080PsF/23,98/24/25/29,97/30
1080i/50/59,94/60
Форматы Ultra HD
2160p/23,98/24/25/29,97/30/60
Интерфейс SDI
В соответствии со стандартами SMPTE 259M, SMPTE 292M, 296M, 372M, 424M Level B, 425M
Дискретизация звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит, аналогово-цифровое преобразование)
Цветовая субдискретизация
4:2:2
Цветовое разрешение
10 бит
Цветовое пространство
REC 709, REC 2020
Скорость передачи данных
SDI-интерфейс с поддержкой HD, 3G-SDI, 6G-SDI и 12G-SDI
Программное обеспечение
Программное обеспечение в комплекте
Camera Utility для обновления прошивки
Операционные системы
Mac Icon
Mac OS X 10.11 El Capitan,
macOS 10.12 Sierra или более поздняя версия
Windows Icon
Windows 8.1 или Windows 10
Питание
Вход 110-240 В переменного тока
Условия эксплуатации
Рабочая температура
от 0° до 40° C
Температура хранения
от -20° до 45° C
Относительная влажность
от 0% до 90% (без конденсации)
Комплект поставки
Blackmagic Studio Fiber Converter
SD-карта с ПО и руководством пользователя
Гарантия
Ограниченная гарантия производителя сроком 1 год
