Центральная эфирная аппаратная ТРК «Львов»

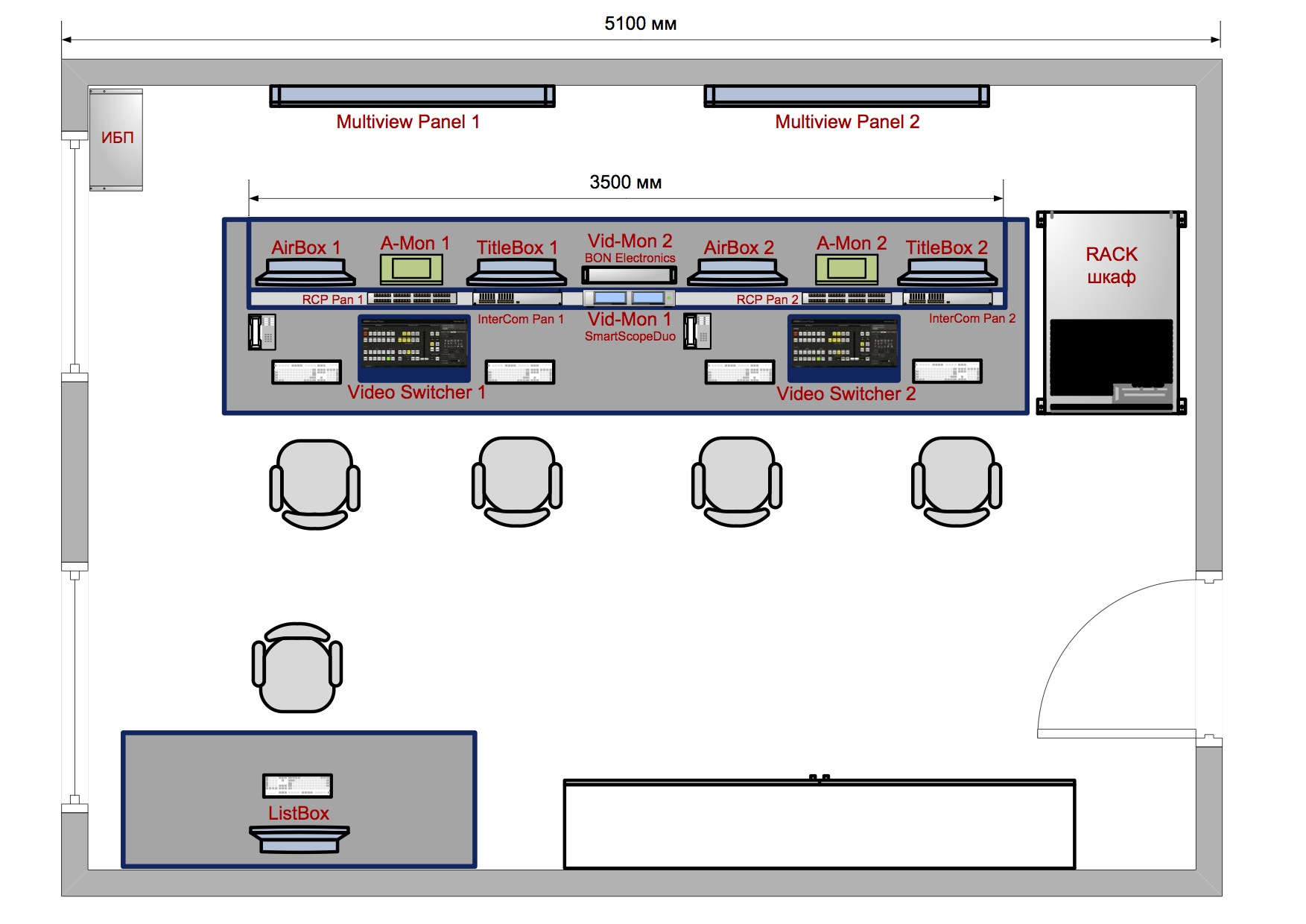

Компания Опта-Видео произвела техническое переоснащение и модернизацию, разработав и установив «под ключ» новую двухканальную цифровую центральную эфирную аппаратную Львовской Областной Государственной телерадиокомпании. Особенностью данной аппаратной стало построение двух взаимодействующих постов управления эфиром, в следствии наличия у телекомпании двойной лицензии для раздельного аналогового вещания и вещания в цифровой сети Т2.
Особенностью данной аппаратной стало построение двух взаимодействующих постов управления эфиром, в следствии наличия у телекомпании двойной лицензии для раздельного аналогового вещания и вещания в цифровой сети Т2. Данная аппаратная, также разрабатывалась как центральный коммутационный узел всех компонентов телецентра с наличием всех функций центральной аппаратной. Немаловажно отметить, что в данном решении изначально заложена возможность перехода телекомпании на вещание в формат HD, без необходимости производить какие либо доработки или обновления.

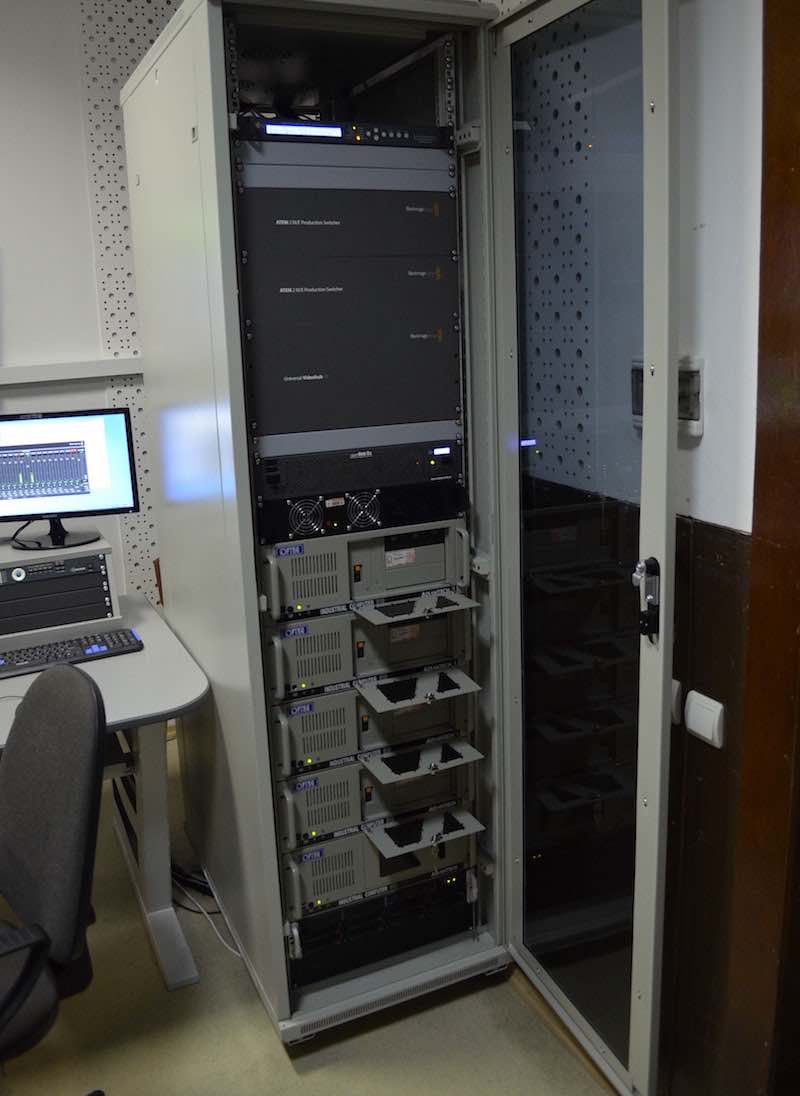

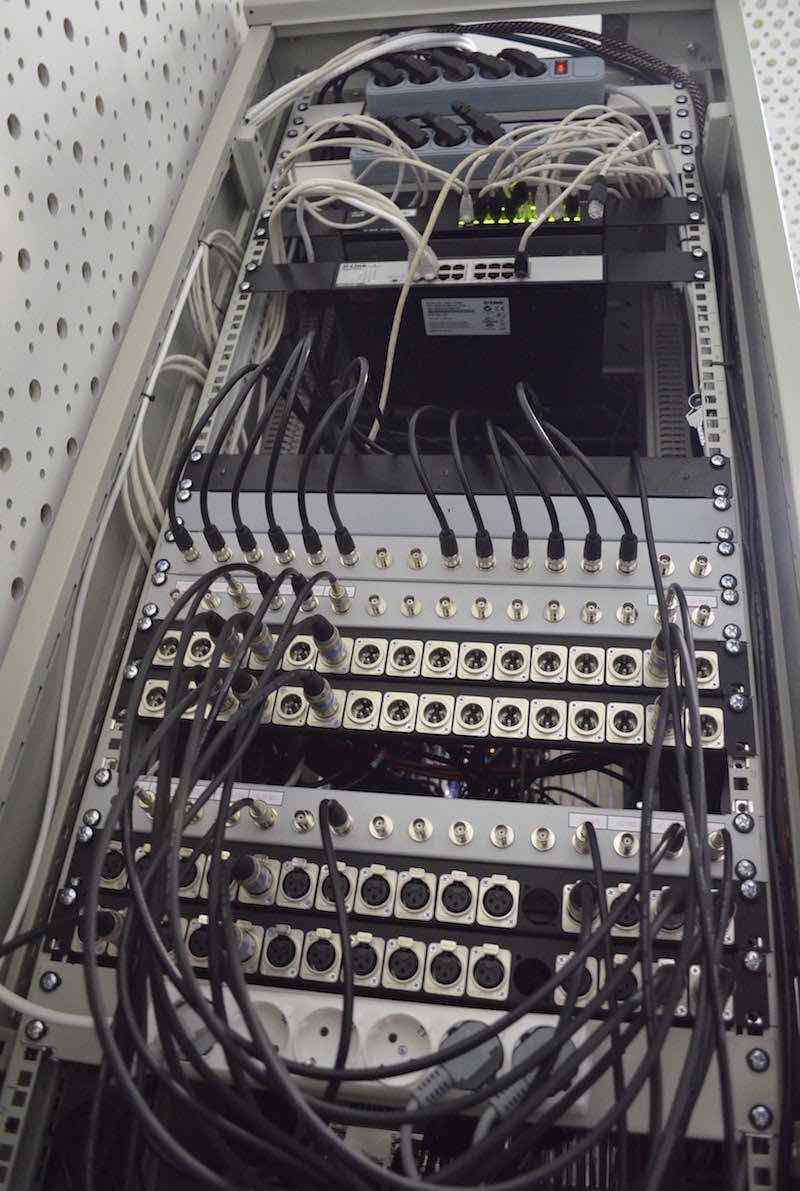

В качестве центрального коммутатора аппаратной был выбрана модульная SDI матрица Blackmagic Design Universal Videohub размером 48 x 48. Шасси матрицы позволяет расширить ее до размера 72 x 72, добавляя платы входов/выходов 4 x 4. Управляется центральная матрица с помощью нескольких настраиваемых 40 кнопочных панелей Videohub Smart Control или посредством программной утилиты. Сопряжение центрального коммутатора с имеющимися в составе телекомпании аппаратными и узлами транспорта сигналов (прием сигналов ПТС, прием/передача внешних и эфирных сигналов с РТПЦ, оптоволоконные линии связи) реализовано также на оборудовании от компании Blackmagic Design . В этом случае, прекрасно помогла решить весь спектр задач, линейка модульных конверторов Open Gear Converters.

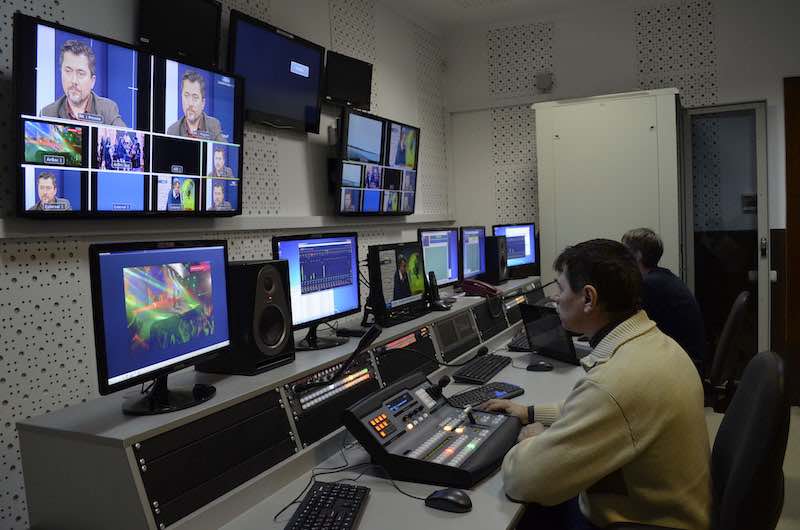

Коммутация источников для обеих эфирных программ выполняется двумя микшерами BlackmagicDesign ATEM 2 M/EProductionStudio. Микшер имеет встроенный мультивьювер режиссерского контроля, кадровые синхронизаторы по каждому из 16-ти входов, двойные DSK для внедрения динамического логотипа и эфирной графики, функции работы со звуком в режиме «AudioFollowVideo».
Эфирная автоматизация и графика реализована на решениях компании PlayBoxTechnology. Плей-листы управление устройствами, в том числе и событиями эфирных графических элементов реализованы на базе серверов эфирного playout AirBoxProHD. Графическая станция – TitleBoxHD.
Схема аппаратной имеет общий для обоих каналов резервный сервер, подхватывающий плей-листодного из каналов, при возникновении проблемы на основном сервере. В такой ситуации в роли контроллера состояния каналов автоматизации выступает решение на сервере управления резервом –MultiBackupManager.
