Новинка! Оптоволоконный камерный канал SWIT

SWIT представляет новое бюджетное EFP решение, с двунаправленной передачей SDI сигнала от камеры и обратного сигнала с микшера, интеркома, Талли, удаленного управления; с записью в HD разрешении и раздачей питания. SWIT EFP система включает ENG камерный адаптер, PIP накамерный монитор, Центральный блок с блоком централизованного питания, четырехканальный HD рекордер  и четырехканальный блок удаленного управления и 4-в-1 монитор с осциллографом.







A. ENG Камерный адаптер

<!--[if !supportLists]-->·       <!--[endif]-->SDI вход с камеры x1 ?

<!--[if !supportLists]-->·       <!--[endif]-->SDI проходной выход x1 ?

<!--[if !supportLists]-->·       <!--[endif]-->Обратный SDI выход x1 ?

<!--[if !supportLists]-->·       <!--[endif]-->Вход удаленного управления x1 ?

<!--[if !supportLists]-->·       <!--[endif]-->TALLY выход x1 ?

<!--[if !supportLists]-->·       <!--[endif]-->Выход наушников x1

<!--[if !supportLists]-->·       <!--[endif]-->?Крепления V-mountorGoldmount опционально

<!--[if !supportLists]-->·       <!--[endif]-->Кабеля Lemo, Neutrik или PureFlber опционально

Превратите свою  ENG камеру в  EFP камеру. LEMO или NEUTRIK кабеля опциональны.  Адаптер может передавать двунаправленный видео сигнал, TALLY, интерком, RCU управление и питание для камер по одному LEMO или NEUTRIK кабелю. Выбирая кабель  NEUTRIK, пользователь может использовать оптический кабель для передачи всех вышеперечисленных сигналов, кроме питания, для построения бюджетной системы.

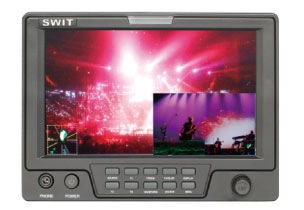

B. PIP Накамерный монитор

<!--[if !supportLists]-->·       <!--[endif]-->7" 1024x600 LCD матрица ?

<!--[if !supportLists]-->·       <!--[endif]-->Pic-in-Pic позволяет отображать обратный SDI на SDI сигнале с локальной камеры ?

<!--[if !supportLists]-->·       <!--[endif]-->Фронтальные и тыловые индикаторы  TALLY



Этот 7” накамерный монитор разработан для EFP систем. Благодаря уникальной функции отображения Pic-in-Pic , оператор может контролировать одновременно картинку с локальной камеры и обратное видео с коммутатора.





C. Центральный блок и Блок питания

<!--[if !supportLists]-->·       <!--[endif]-->Соединение с камерным адаптером с помощью кабелей LEMO,Neutrik или PureFiber ?

<!--[if !supportLists]-->·       <!--[endif]-->В комплекте контрольная панель интеркома ?

<!--[if !supportLists]-->·       <!--[endif]-->2xSDI выхода на каждый канал?

<!--[if !supportLists]-->·       <!--[endif]-->Обратный сигнал от коммутатора SDI и TALLY ?

<!--[if !supportLists]-->·       <!--[endif]-->Передача сигнала удаленного управления камеры

<!--[if !supportLists]-->·       <!--[endif]-->Подача питания на камеры (только по Lemo/Neutrik кабелям) ?

<!--[if !supportLists]-->·       <!--[endif]-->Для обработки бОльшего количества каналов поддерживается каскадирование

Центральный блок соединяется с камерным адаптером. Он может также быть соединен с центральным блоком питания, коммутатором и блоком удаленного управления, более того, в одноюнитовый рековый корпус центрального блока встроен интерком. LEMO или NEUTRIK кабеля идут опционально.

Центральный блок запитывается от центрального блока питания, далее он может подавать питание на все камеры через LEMO или NEUTRIK кабель.

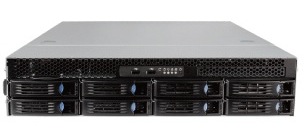

D. Четырехканальный  HD Recorder

  • Одновременная запись четырех каналов SDI
  • Поддержка HD записи  в различных форматах ?
  • Серверная архитектура на 8xHardDisk слотов ?

Для обработки бОльшего количества каналов поддерживается каскадирование

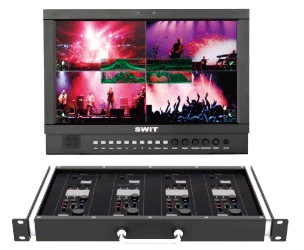

E. Модуль четырехканального удаленного управления & 4-в-1 Контрольный монитор/осциллограф

<!--[if !supportLists]-->·       <!--[endif]-->15.6" FullHD ?

<!--[if !supportLists]-->·       <!--[endif]-->10-битная LCD матрица

<!--[if !supportLists]-->·       <!--[endif]-->4 SDI сигнала на 1 экране (Quad-split) ?

<!--[if !supportLists]-->·       <!--[endif]-->Осциллограф /вектороскоп

<!--[if !supportLists]-->·       <!--[endif]-->?Измерители аудио сигнала

<!--[if !supportLists]-->·       <!--[endif]-->Диафрагма / Уровень черного / Ч/Б баланс / Усиление ?

<!--[if !supportLists]-->·       <!--[endif]-->Совместимость с ENG камерами производства Sony и Panasonic

SWIT RCU блок удаленного управления поддерживает большинство SONY и Panasonic ENG камер. Возможно управление диафрагмой камеры, уровнем черного, балансом белого/черного, GAIN.

4-в-1 монитор-осциллограф  представляет собой 15.6” full-HD 10-битный LCD монитор, разделенный для отображения 4 SDI сигналов. Используя монитор вместе с блоком удаленного управления, режиссер может просматривать сигнал с четырех камер одновременно, при этом легко и точно производя настройки камер.





2014, SWIT
