Описание

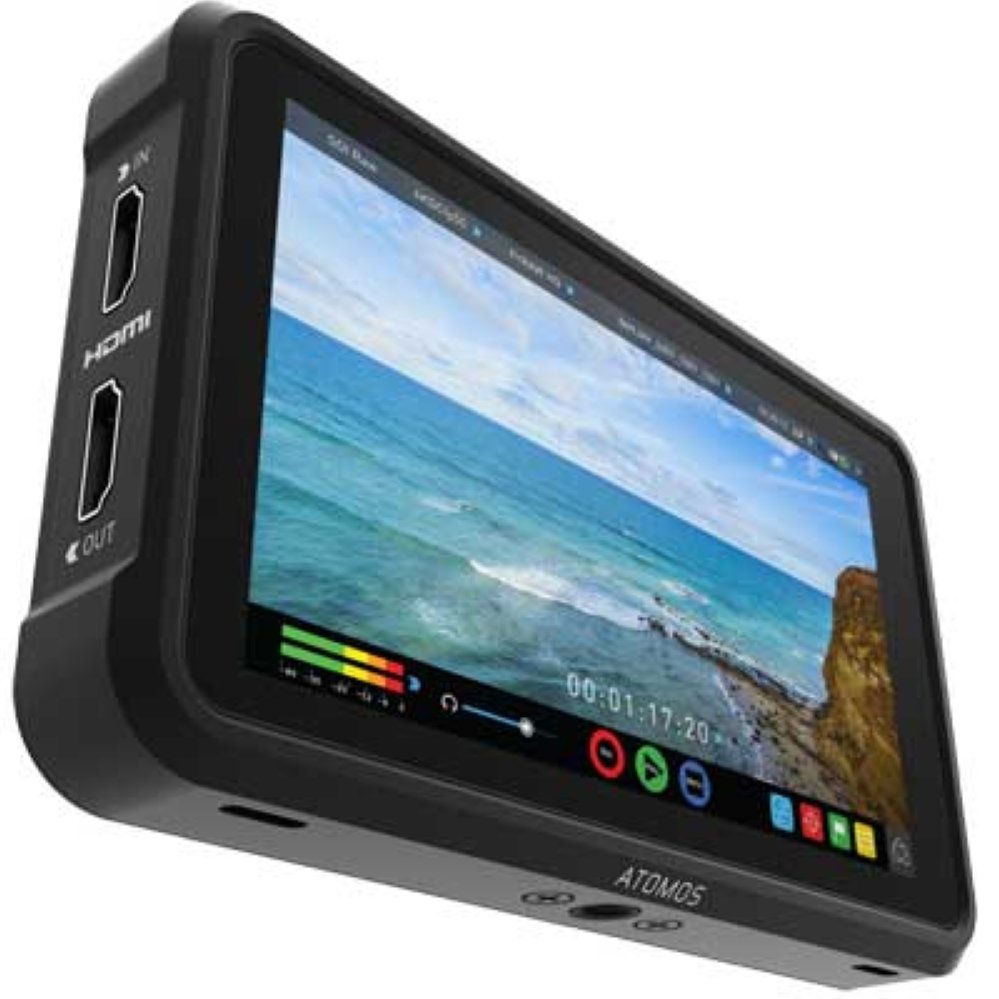

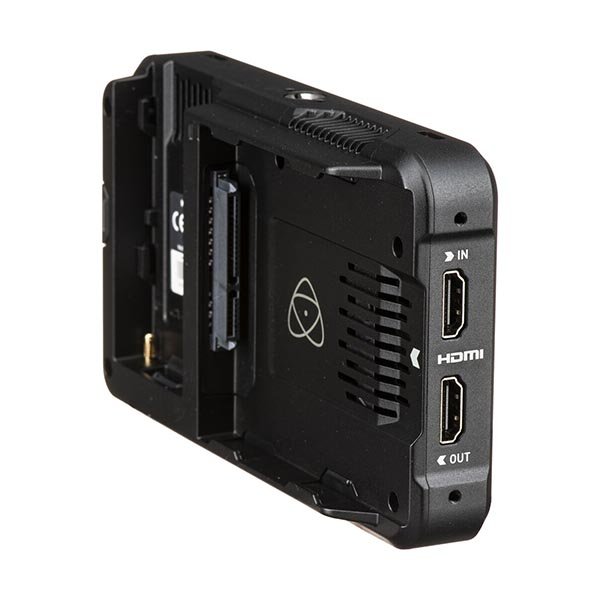

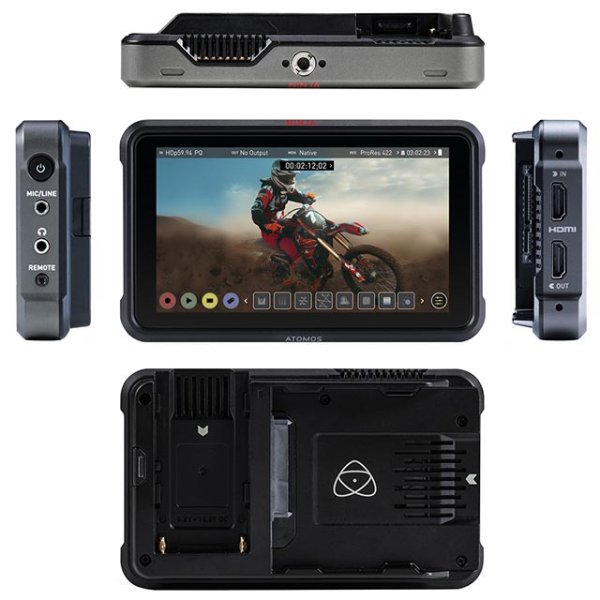

Atomos NINJA V – накамерный HDMI рекордер-монитор 4:2:2 10bit HDR с поддержкой 4К 50p/60p.
Новейшая модель в семействе NINJA, объединяющая в себе невысокую цену и новейшие технологические решения ATOMOS. Оснащен новым 5,2-дюймовым емкостным сенсорным ЖК экраном высокой четкости с поддержкой HDR/Log и режимом повышенной яркости (1000 nit) для съемки на открытом воздухе. Оператору помогут функции осциллограф, вектороскоп, focus assist и др.
Созданный специально для применения с новыми гибридными камерами, NINJA V рассчитан на работу с сигналом HDMI. Он записывает поступающий по HDMI 2.0 сигнал в форматах Apple ProRes и Avid DNxHR с разрешением до 4К с частотой до 60р и в полном цветовом пространстве 10 бит 4:2:2. В разрешении HD возможна рапидная запись с частотой до 240 кадров в секунду. Рекрдер поддерживает запись тайм-кода и команды старта-остановки записи по HDMI. Такие камеры, как, например, новейшая камера Panasonic GH5, получают прекрасное дополнение, позволяющее обойти ограничения внутренней записи камер. Запись осуществляется на новые, компактные SSDmini или на стандартные 2,5-дюймовые SSD SATA III.
NINJA V оснащен новым 5,2-дюймовым Full HD монитором, поддерживающим работу с Log/ PQ/HLG сигналами. Монитор имеет расширенный динамический яркостной диапазон и поллерживает работу со стандартной и логарифмической гаммой, загрузку 3D LUT файлов, в т.ч. для камер Canon, Sony, Panasonic и др., калибровку с помощью опционального калибратора X-Rite. Для работы в условиях высокой освещенности имеется супер-яркий режим в 1000 nit.
Для обеспечения работы оператора монитор имеет функции focus peaking, «зебра», False Color, осциллограф, вектороскоп, рамки форматов и защитной зоны, анаморфотного обратного преобразования и др.

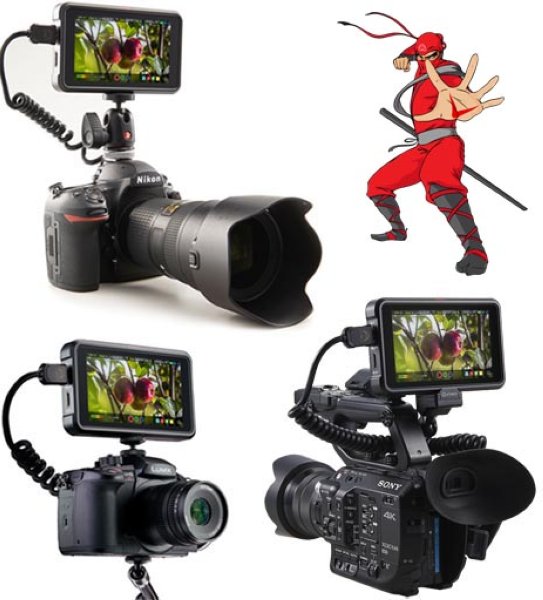

Сочетание профессиональной 4K/HD-записи, мониторинга в полном разрешении 1920x1080 на 5" дисплее, воспроизведения и первичного монтажа отснятого материала в компактном и лёгком устройстве, при весьма доступной цене, делает Ninja V органичным дополнением к современным гибридным фотовидеокамерам (DSLR, DSLM) или профессиональным камкордерам.
Свойства
- Поддержка разрешения 4k с частотой до 60р
- Запись в стандартных форматах ProRes и DNxHD.
- Запись в формате ProRes RAW (DCI 4k 60p)
- Запись в кодировке 4:2:2 10-бит.
- Цифровой вход HDMI
- Поддержка рапидной съемки до 120р HD.
- Поддержка тайм-кода.
- ЖК (IPS) монитор 5`` 1920x1080, 10 bit.
- Сенсорный экран (Capacitive Touchscreen)
- 3D LUT, Rec.709
- Суперяркий режим 1000 кд/м2
- Режим широко динамического диапазона Atom HDR
- Поддержка различных Log форматов
- Осциллограф, вектороскоп, Focus assist, False color, «зебра»
- Запись на SSD (Mini / Standard)
- Функции Pre-Roll и Time Lapse
Спецификация
Общие
Размеры (ШхВхГ) … 151x
91.5x31 мм
Вес … 360 г
Рабочая температура … до 40°С
Напряжение питания … 5,8 – 7,2 В пост.
Потребляемая мощность … 10 – 22 Вт
Тип аккумуляторной батареи … Sony NP-F (L series)
Продолжительность работы … Запись: … 5200мАЧ – до 2 ч
7800 мАЧ – до3 ч
Вход внешнего питания … Через дополнительный модуль
Конструкция
Материал корпуса … Алюминиевый сплав, поликарбонат ABS
Охлаждение … Вентилятор с выбором режима
Индикация Tally … на передней и задней панелях
Кнопки … 1 многофункциональная кнопка Power / lock Screen
Слот расширения … 1х AtomXpansion
Монтажные точки … резьбовые гнезда 3/8-16 с адаптером 1/4-20 (1 сверху, 1 снизу)
Экран
Touchscreen … сенсорная (емкостная) панель SuperAtom IPS
Размер … 5,2 дюйма, 16:9, 1920х1080, 423 PPI
Глубина цвета … 10Bit (8+2 FRC)
Подсветка … торцевая
Яркость … 1000 +/- 10% cdm2 / nits
Цветовое пространство … Rec.709
Калибровка … с помощью ColorChecker Display Pro или ColorChecker Display Plus
Дисплей
Режимы … Native / HLG / PQ / 3D LUT
Формат 3D LUT … Cube
Гамма … Sony SLog / SLog2 / SLog3, Canon CLog / CLog2 / Clog3,
ARRI Log CEI160 / LogCEI200 / LogCEI250 / LogCEI320 / LogCEI400 / LogCEI500 / LogCEI640 /
LogCEI800 / LogCEI1000 / LogCEI1280 / LogCEI1600,
Nikon N-Log, Panasonic V-Log, JVC J-Log1, Olympus OM-Log400 / Flat, Leica L-Log, Z Cam Z-Log2,
RED LogFilm / RED Log3G10 / RED Log3G12, FujiFilm F-log,
PQ (HDR10), HLG
Цветовое пр-во (Gamut) … Sony SGamut / SGamut3 / SGamut3.cine, Canon Cinema, Nikon NLog,
Panasonic V-Gamut, Arri Alexa Wide Gamut, FujiFilm F-Gamut, JVC LS300,
RED WideGamut / DragonColor / DragonColor2 / Color2 / Color3 / Color4
DCI P3 / DCI P3+, Rec709, BT.2020
Преобразование HDR на выходе … Log / HDR -> HLG / PQ / Dolby Vision
Экранные (on-screen) функции … Waveform, RGB parade, Vector scope, 1x/2x Zoom, Zebra, Focus peaking,
False colour, Blue Only, Frame Guides, Safe areas, Grid, Anamorphic desqueeze, Vertical Flip
Рекордер
Разрешение записи … 6К … только RAW до 30p через HDMI
5К … только RAW до 29,97p через HDMI
4k DCI … 23.98/24/25/29.9/30/50/59.94/60p
4k UHD … 23.98/24/25/29.9/30/50/59.94/60p

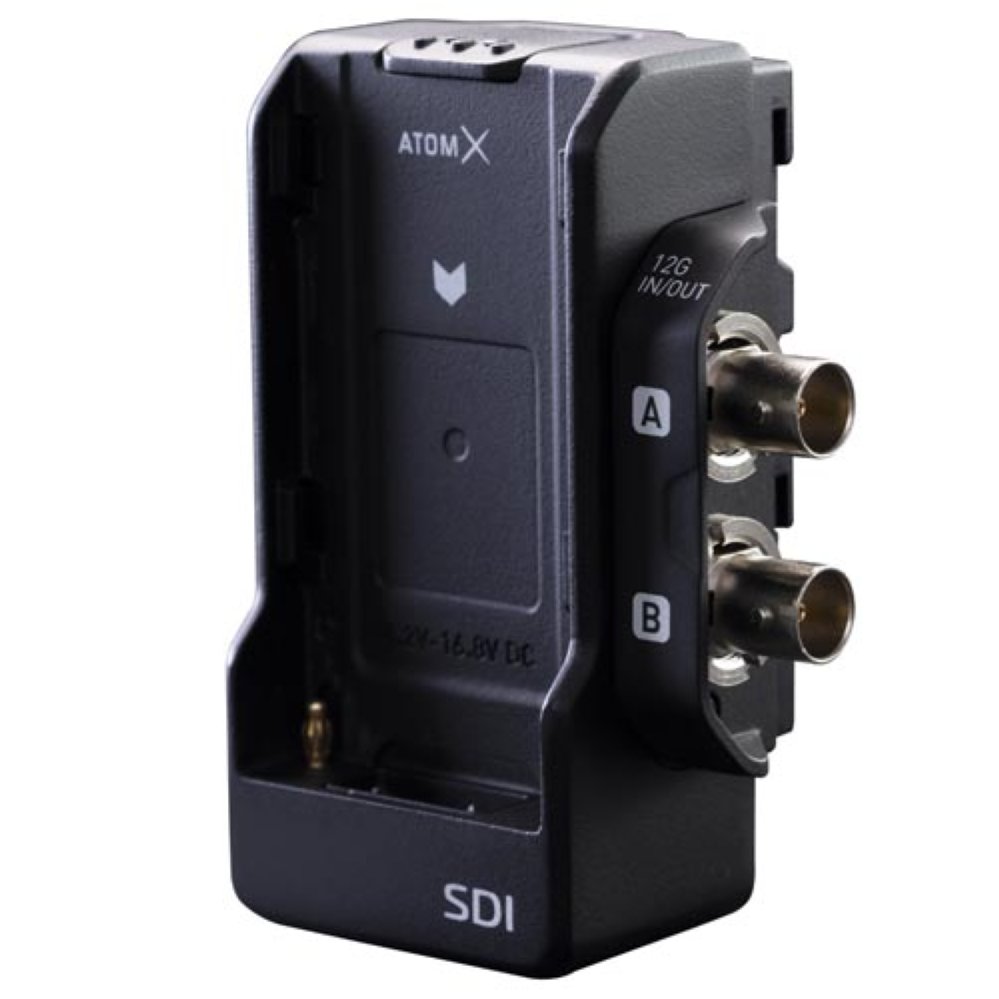

2K DCI 2046x1080 … через опциональный модуль AtomX SDI
Anamorphic 3.5k: … RAW до 60p (только с поддерживаемыми камерами)
1920x1080 Progressive … 23.98/24/25/29.9/30/50/59.94/60/100/120p
1920x1080 PsF … converted to P and looped out PsF
1920x1080 Interlaced … 23.98/24/25/29.9/30/50/59.94/60i
1280x720p … 50/59.94/60p
Кодеки … Apple ProRes RAW, ProRes RAW HQ
Apple ProRes LT, 422, 422HQ
Avid DNxHR LB, SQ, HQ, HQX
Avid DNxHD 220x,220,145,36
H.265 LQ, MQ, HQ in 8/10Bit, 4:2:2 / 4:2:0
Дискретизация … Видео: 8/10-Bit / RAW: до 12Bit, 4:2:0 /4:2:2
Функции записи … Pre-roll, Timelapse, Метаданные
Обработка сигнала … Pulldown Removal 24/25/30pSF > 24/25/30p (2:2 pulldown), 60i > 24p (3:2 pulldown)
понижение 4K UHD в FHD, DCI Crop 17:9 в 16:9
преобразование вход-выход: HDMI -> SDI / SDI -> HDMI (с опцией AtomX SDI)
Тайм-код … Вложенный в HDMI и SDI, Внешний LTC через Аудио mini-Jack

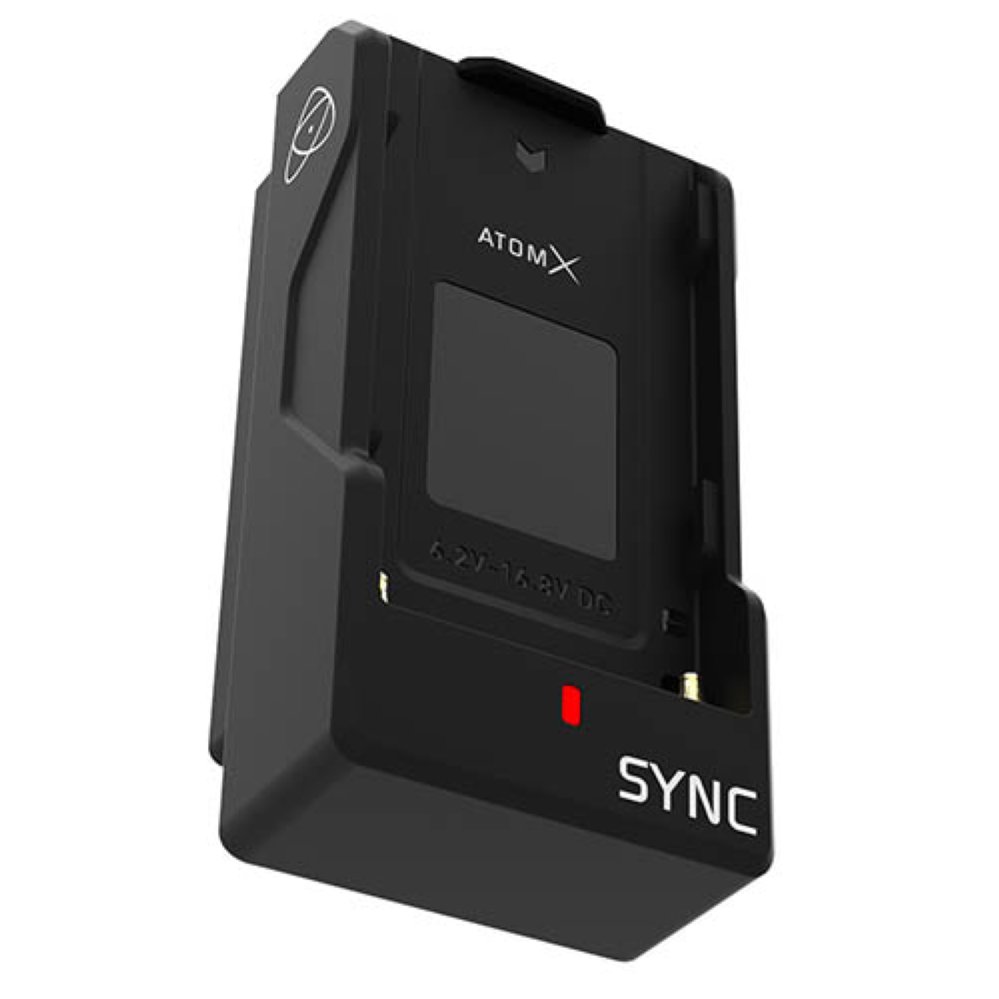

Синхронизация … через опциональный модуль AtomX SYNC (беспроводная)
Носители … SSDmini, CFast II (с адаптером),
Файловая система … ExFAT
Интерфейсы
HDMI In … 1x HDMI (2.0) 4k p60, HDMI RAW -Apple ProRes RAW up to 6k
SDI In … с опцией AtomX SDI, поддержка SDI RAW
HDMI Out … 1x HDMI (2.0) 4k p60
SDI Out (loop) … с опцией AtomX SDI, 4:2:2 10-bit (video) / 12-bit (RAW)
Вход цифрового звука … вложенный: HDMI – 8 каналов, SDI – 12 каналов, PCM 24-bit 48kHz
Выход цифрового звука … вложенный: HDMI – 8 каналов, SDI – 12 каналов, PCM 24-bit 48kHz
Вход аналогового звука … 3,5мм mini-Jack, 2 канала
Выход аналогового звука … 3,5мм mini-Jack, 2 канала
Выход на наушники … 3,5мм mini-Jack, 2 канала
Дистанционное управление … LANC 2.5mm Jack (serial ctrl & calibration), Camera Trigger через HDMI и SDI, Bluetooth LE (опц.), Wireless RF (опц.)
Комплект поставки
Ninja V,
Модуль Battery eliminator,
Сетевой блок питания,
1x MasterCaddy II
Инструкция QuickStart Guide
