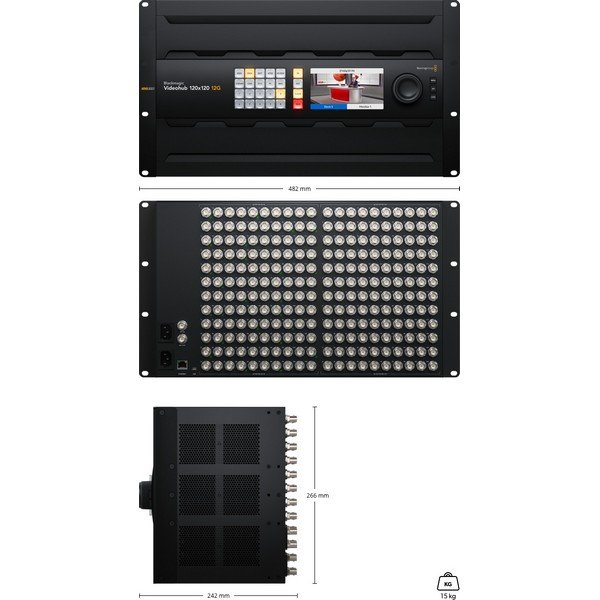

Матриця Blackmagic Videohub 120x120 12G

Blackmagic Videohub 120x120 12G - це вдосконалений відеомаршрутизатор з нульовою затримкою, який одночасно підтримує будь-яку комбінацію SD, HD і Ultra HD на маршрутизаторі. Входи 12G-SDI оснащені світлодіодами на кожному роз`ємі BNC, що вказують сигнал SDI, а також мають виходи 12G-SDI, резервне живлення і опорні з`єднання в конструкції з чотирма стійками. Великий РК-дисплей високої чіткості дає змогу переглядати відео перед маршрутизацією і чітко відображає мітки маршрутизації та стандарти відео. Маршрутизацію можна виконати прямим вибором кнопок і використанням великої ручки, що обертається, з електронною муфтою. Він також підтримує повторну синхронізацію SDI, зовнішнє управління Ethernet і підтримує всі відеостандарти SDI до 2160p60.

Blackmagic Videohub 120x120 12G - найбільший комутатор з інтерфейсом 120x120 12G-SDI, функцією регенерації SDI-сигналу і нульовою затримкою під час маршрутизації SD-, HD- і Ultra HD-матеріалу. Також є вбудована панель управління і Ethernet порт для зовнішнього контролю.

Нові комутатори Blackmagic Videohub 12G дають змогу приєднувати обладнання без складного кабельного розведення. Вони мають інтерфейс 12G-SDI і дають змогу одночасно працювати з SD-, HD- і Ultra HD-матеріалом у будь-якій комбінації, а нульова затримка робить ці рішення ідеальними для мовлення і створення контенту в реальному часі. Пристрої мають елегантну передню панель з РК-дисплеєм для показу ярликів і відео, кнопки прямого перемикання і поворотну ручку з полірованого металу з м`яким прогумованим покриттям для вибору джерел. Завдяки наявності порту Ethernet керувати комутацією можна у віддаленому режимі, використовуючи як апаратні панелі, так і програмні додатки.

Blackmagic Videohub 12G значно спрощує кабельне підключення. Усі під`єднані до комутатора SDI пристрої можна швидко вибирати електронним способом. Діаграми для створення комплексних студійних систем більше не знадобляться. Джерело відеосигналу можна легко під`єднувати до одного або навіть кількох приймачів. Це дає змогу виводити на монітор зображення з будь-якого пристрою в студії та забезпечує високий ступінь гнучкості в умовах постійних змін і надзвичайних ситуацій. Для дублювання створення майстер-копій можна використовувати кілька рекордерів HyperDeck, а для виведення відео на численні мовні платформи кілька стрімінгових процесорів. Blackmagic Videohub 12G також ідеально підходить для підключення додаткових джерел до відеомікшера ATEM.

Комутатори мають вбудовану передню панель для перенаправлення відео та ідеально підходять для встановлення в стійку в невеликих виробничих студіях. Схожа на Videohub Master Control Pro панель має поворотну ручку для перегляду джерел, кнопки прямого перемикання і РК-дисплей для показу ярликів і відео. Також передбачено виведення екранного меню для зручного налаштування пристрою.

Ці кнопки дають змогу безпосередньо обирати джерела та приймачі. Їх можна також застосовувати з числовою клавіатурою. Крім того, якщо кнопкам призначені ярлики джерел, це перетворює їх на шину прямого перемикання.

Кнопка IN вмикає режим, у якому за допомогою поворотної ручки і кнопок прямого перемикання вибирають джерело відео. Весь список можна швидко переглянути обертанням ручки. Ця кнопка скасовує вибір нової маршрутизації. На противагу кнопці TAKE вона дає змогу зберегти зв`язок, встановлений раніше.

На РК-дисплеї виводяться великі ярлики, що показують зв`язок між джерелами і приймачами. Крім того, на ньому відображається відео, що надходить з обраного пристрою.

Числова клавіатура має кнопки в діапазоні від 0 до 9. Це дає змогу створювати різні ярлики, наприклад Mon 1, Mon 2, Mon 3. Потрібно вибрати одну з кнопок прямого перемикання, а потім - номер.

Кнопка OUT вмикає режим вибору приймача. Зазвичай спочатку вказують пристрій, на який надходитиме сигнал, а потім переглядають відео з різних джерел і обирають одне з них.

Кнопка TAKE використовується для підтвердження вибору джерела. Такий процес дозволяє уникнути помилок. При маршрутизації наживо для певних виходів цю функцію можна відключити.

Виготовлена з полірованого металу ручка має м`яке прогумоване покриття та електронний механізм фіксації. При прокручуванні ярликів в алфавітному порядку він автоматично зупиняє ручку в кінці списку.

На вбудованому РК-дисплеї комутатора Blackmagic Videohub 12G можна переглядати відео з усіх під`єднаних джерел перед зміною маршруту сигналу. Під відео також відображається ярлик, який допомагає ідентифікувати вибране джерело. Можна швидко пройти алфавітним списком під`єднаних пристроїв і переглянути зображення, що надходить із них, навіть якщо воно має різні формати. Відео з кожного джерела виводиться на РК-дисплей. Крім того, в маленьких студіях, де використовуються компактні стійки з обладнанням, такий спосіб візуальної маршрутизації усуває необхідність підключення зовнішнього SDI-монітора.

12G-SDI для роботи з SD, HD та Ultra HD-контентом

Усі моделі Blackmagic Videohub 12G мають сучасні багатошвидкісні роз`єми 12G-SDI, що дають змогу працювати з SD-, HD- і Ultra HD-відео будь-якого формату до 2160p/60 і під`єднуватися до обладнання з інтерфейсами SD-SDI, HD-SDI, 3G-SDI, 6G-SDI і 12G-SDI. Крім того, Blackmagic Videohub 12G підтримує одночасну маршрутизацію сигналу різних стандартів. Таким чином, модель 120x120 дає змогу одночасно направляти 120 різних відеопотоків на 120 виходів. Інтерфейс 12G-SDI дає змогу передавати Ultra HD-контент одним кабелем BNC і підключати традиційне HD-обладнання. Він забезпечить надійність підключення як до техніки теперішнього часу, так і в майбутньому.

На кожному 12G-SDI-вході комутатора Videohub здійснюється регенерація сигналу. Подібна функція дуже важлива, оскільки чим більша довжина кабелю, тим гірша якість відео. Навіть дорогі цифрові кабелі не в змозі запобігти втраті цілісності сигналу, якщо вони надто довгі. Завдяки функції регенерації на студійні SDI-пристрої надходить відео без перешкод і зі зменшеним ступенем тремтіння навіть при передачі на велику відстань.

Усі моделі Blackmagic Videohub можна керувати віддалено, що дуже важливо для великих бродкаст студій, де підключене до комутатора обладнання розташоване в різних будівлях. Для цього передбачено два типи апаратних панелей. Videohub Master Control Pro має поворотну ручку, РК-екран і кнопки прямого перемикання. Панель Videohub Smart Control Pro оснащується тільки кнопками і зазвичай програмується так, щоб кожній кнопці призначення відповідало певне джерело. Після цього можна виконувати пряме перемикання за допомогою відповідної кнопки. Найзручніше працювати, коли така панель встановлена під кожним відеомонітором.

Управління комутатором з Mac, Windows та iPad

Для зовнішнього управління комутатором є безкоштовна програмна панель Videohub Software Control. Її можна встановити на комп`ютерах як з операційною системою Mac, так і з Windows. Ця програмна панель має великі та зручні кнопки. Кожній можна призначити вхід або вихід комутатора. На них також є піктограми, що полегшують візуальну ідентифікацію. Великі кнопки мають чудовий вигляд на комп`ютері з сенсорним екраном і практично перетворюють його на панель керування. Є навіть версія цього застосунку для планшета Apple iPad.

Утиліта Videohub Setup у комплекті

Усі відеовходи та виходи комутатора Blackmagic Videohub 12G за замовчуванням мають прості ярлики, однак за необхідності їх можна легко змінити. Саме для цього призначена утиліта Videohub Setup, що входить до пакета постачання Blackmagic Videohub 12G. Крім того, з її допомогою можна вмикати використання кнопки TAKE при зміні джерел, а також для конкретних відеовиходів. До того ж утиліта Videohub Setup дає змогу запрограмувати кнопки на передній панелі, оновити ПЗ комутатора і налаштувати зовнішні апаратні панелі. Її можна встановити на платформах Mac і Windows, а для використання потрібен зв`язок через Ethernet або USB.

Налаштування управління за допомогою пакета SDK

У комплект постачання входить безкоштовний SDK-пакет, використовуючи який розробники можуть додати підтримку додаткових протоколів для інтеграції комутатора в автоматичну систему мовлення. Усі моделі Videohub використовують звичайний текстовий протокол. Це полегшує створення власних засобів керування з комп`ютера і навіть вбудованих апаратних рішень, таких як Raspberry Pi і Arduino. Протокол також можна використовувати з терміналом Telnet, що дає змогу тестувати команди контролю до початку кодування. Крім того, цей протокол також використовується в програмній панелі Videohub Software Control, тож його вже добре перевірено й оптимізовано для створення комплексних засобів управління.

Комутатори Blackmagic Videohub 12G мають інтерфейс багатьма мовами, який користувач може сам обрати. англійська, китайська, японська, корейська, іспанська, німецька, французька, російська, італійська, португальська, турецька, польська та українська. Мову можна швидко вибрати в меню налаштувань. Після цього відображатимуться всі параметри екранного меню. Однак, ярлики входів і виходів зберігаються в Юнікоді, тому їх можна писати різними мовами незалежно від обраного налаштування. Це дає змогу працювати в будь-якій точці світу спільно з членами місцевої команди.

Покращена якість зображення

Під час висвітлення глобальних подій необхідно постійно йти в ногу з розвитком новітніх технологій і телевізійних стандартів. Videohub підтримує відеоформати, такі як 525 SD, 625 SD, 720 HD, 1080 HD і Ultra HD. Крім того, отримувати сигнал різних стандартів можна з декількох джерел одночасно.

Разом із відео через SDI-інтерфейс можна передавати 32 канали вбудованого звуку. Перевага цієї технології полягає в тому, що суміщений матеріал надходить через один кабель BNC і аудіо завжди ідеально синхронізовано з відео. Все сучасне обладнання SDI підтримує вбудований звук.

Videohub дозволяє працювати з відео найвищої якості. 10-бітне зображення, яке є найпопулярнішим сьогодні стандартом, передає кольори точніше, ніж 8-бітове. Крім того, можна проводити комутацію 8-бітного та 10-бітного відео (4:2:2) у будь-якому форматі, а також 12-бітного (4:4:4) до 2160p/30, яке все частіше записують для створення художніх фільмів .

Основні властивості Blackmagic Videohub 120x120 12G

• 120 входів 12G-SDI та 120 виходів
• Комутатор маршрутизації з нульовою затримкою
• Підтримує відео до DCI 4K60.
• Поєднує відео SD, HD, UHD 4K та DCI 4K
• Підтримується дискретизація відео 4:2:2 та 4:4:4
• Кнопка, ручка та керування через Ethernet
• Повторна тактова частота SDI, стандартні роз`єми BNC
• 32 канали вбудованого аудіо
• Mac, Windows, iPad Управління маршрутизатором
• Окремі ряди роз`ємів для полегшення ремонту
• Підключення без складного кабельного розведення
• Кнопки прямого перемикання
• Візуальна маршрутизація
• 12G-SDI для роботи з SD-, HD- і Ultra HD-контентом
• Повна регенерація SDI-сигналу
• Налаштування управління за допомогою пакета SDK
• Підтримка великої кількості форматів
• Відеосигнал із вбудованим звуком
• Велика бітова глибина кольору
