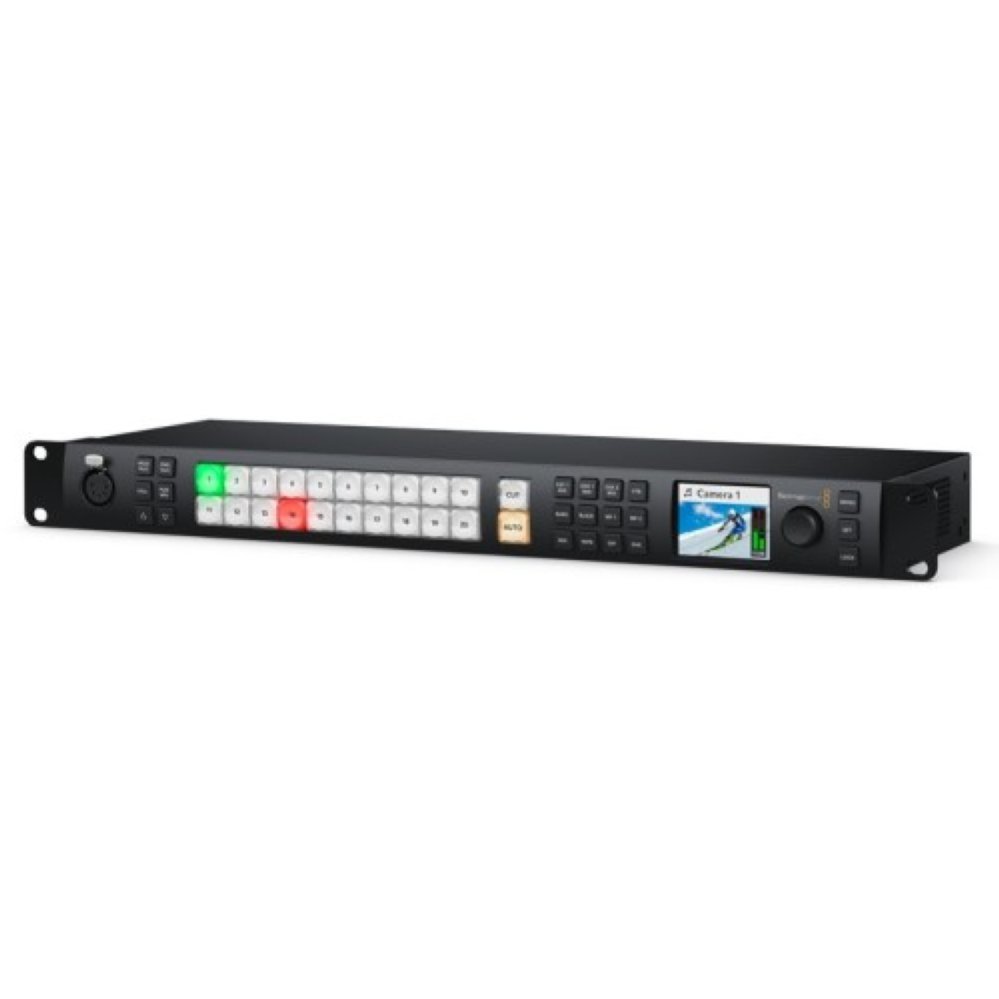

Відеомикшер Blackmagic Design ATEM 2 M/E Constellation HD

ATEM 2 M/E Constellation HD - відеомікшер для телебачення високої чіткості з розширеними функціями. Мікшер має дві лінійки M/E, включає 20 входів 3G-SDI, з перетворювачем HD стандартів, і 12 незалежних додаткових виходів 3G-SDI, на які можна призначати виведення будь-якого джерела. Він також включає USB-вихід для підключення до комп`ютера в режимі веб-камери, процесор SuperSource, DVE, хромакейєри, медіаплеєри, мультиекранний передперегляд, роз`єми для вбудованого службового зв`язку і професійний вбудований звуковий мікшер Fairlight з еквалайзером і динамічною обробкою.

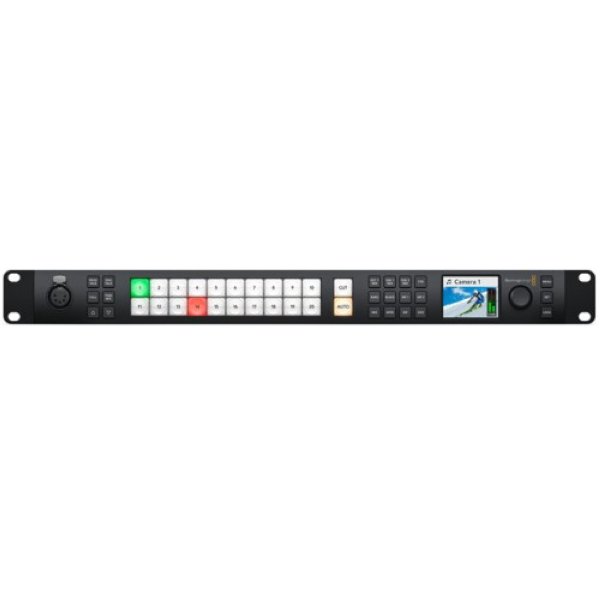

Передня панель обладнана органами управління M/E поряд і кольоровим РК-дисплеєм для контролю та налаштування. Також передня панель обладнана роз`ємом для класичної гарнітури службового зв`язку 5-пін XLR та органами управління зв`язком, який працює як за протоколом від компанії Blackmagic, так і має можливість розширення сторонніми системами за допомогою роз`єму RJ45 на задній панелі.

ATEM 2 M/E Constellation HD має 2 аналогових аудіо входи і вбудований аудіомікшер з динамічним процесингом.

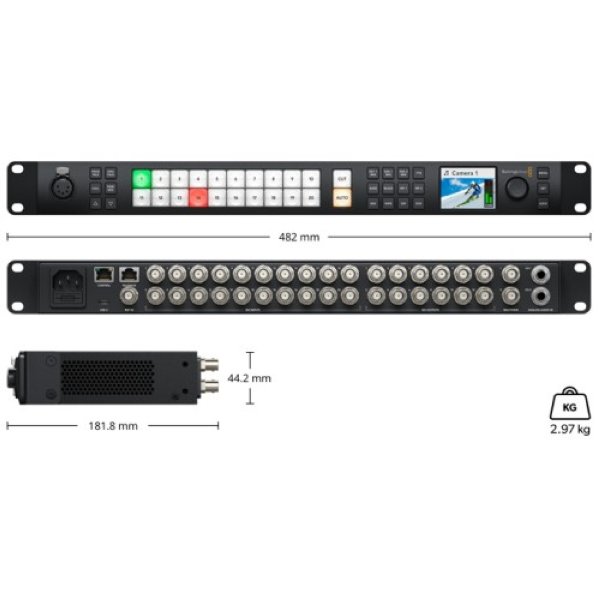

Відеомікшер Blackmagic Design ATEM 2 M/E Constellation HD забезпечує потужну комутацію HD для прямих трансляцій, що підтримує до 20 окремих входів 3G/HD-SDI, вбудованих у стійку заввишки 1 RU. Підтримуючи сигнали 3G-SDI та HD-SDI, комутатор підключається до широкого спектру камер та джерел, забезпечуючи виведення програми через 12 виходів 3G-SDI BNC або виведення веб-камери через USB-C. Крім того, комутатор має два багатопереглядових виходи з 16 маршрутизованими вікнами, які можуть відображати вхідні дані, ключове відео, графіку і фотографії з медіапула, а також вихідні дані програми. Кожен вхід підключається до вбудованого аудіомікшера Fairlight, що підтримує до 48 каналів звуку.

Відеомікшер оснащений еталонним відеовходом, а кожен вхід оснащений синхронізатором кадрів, перетворювачем частоти кадрів та перетворювачем формату. Це дозволяє вам змішувати та зіставляти камери, формати, камери без зовнішньої синхронізації та відеовходи з комп`ютерних джерел. Підтримуються висхідні та низхідні кеєри та ефекти. Все це робиться в реальному часі без необхідності рендерингу. Можна керувати комутатором за допомогою вбудованої передньої панелі, додаткових панелей Blackmagic ATEM або за допомогою завантажуваного програмного забезпечення управління.

Переходи бродкаст якості

ATEM Constellation HD включає в себе широкий спектр власних переходів бродкаст якості, таких як мікшування, занурення, витіснення та багато іншого. Всі переходи можна налаштувати в меню керування системою, налаштувавши колір межі, її ширину, положення, напрямок та багато іншого. ATEM Constellation включає потужний процесор цифрових відеоефектів для переходів DVE, який можна використовувати для стиснення поточного зображення за кадром, відкриваючи під ним нове відео. DVE можна навіть використовувати для створення графічних переходів із витісненням. Щоб виключити помилки, в ATEM Constellation HD передбачено функцію попереднього перегляду переходів, завдяки якій ви можете налаштувати переходи перед запуском в ефір.

Вбудований DVE
ATEM Constellation має два незалежні DVE , які дозволяють змінювати положення графіки та створювати композиції "картинка в картинці". Ви отримуєте чудову якість, а DVE підтримує позиціонування, зміну розміру та масштабування в режимі реального часу. DVE дозволяє створювати професійні ефекти «картинка в картинці» з тривимірними межами, тінями і освітленням, що налаштовуються. DVE також можна використовувати для створення чудових DVE-переходів з ефектами стиснення та свисту, щоб додати цікавості програмам. Ви навіть можете комбінувати переходи DVE з користувацькою графікою, щоб створювати власні переходи з витісненням графіки. Модель 2 M/E включає процесори SuperSource для шести DVE.

SuperSource

На додаток до DVE в ряді M/E модель 2 M/E включає потужні багаторівневі процесори SuperSource з чотирма додатковими шарами DVE і фоновим шаром, які відображаються в ATEM Constellation HD як додаткове джерело вхідного сигналу. Для кожного SuperSource DVE можна використовувати будь-який відеовхід комутатора, потім усе це накладається на користувацький фон пулу мультимедіа. SuperSource аналогічний до вбудованого додаткового багаторівневого перемикача візуальних ефектів. SuperSource ідеально підходить для відображення «картинка в картинці» для інтерв`ю, оскільки ви можете налаштувати ефект, залишаючи при цьому основні DVE вільними для інших завдань.

Мультиперегляд

Налаштовується на 16, 13, 10, 7 або 4 перегляди. Він включає моніторинг програми, попереднього перегляду, входів, медіаплеєрів, DSK і чистого каналу з додатковими мітками та аудіометрами. Модель 2 M/E має два багатопереглядові виходи.

Професійний Talkback
Щоб команди працювали як єдина творча команда, в ATEM Constellation передбачено вбудований двосторонній зв`язок. Talkback підтримує 5-контактний роз`єм XLR для гарнітури, а також роз`єм RJ12 на задній панелі для взаємодії зі стандартними системами двостороннього зв`язку, такими як ClearCom або RTS. Ви отримуєте повний контроль над двостороннім зв`язком, включаючи програмні та інженерні петлі, управління самопрослуховуванням для прослуховування мікрофона гарнітури в навушниках та мікшування програм. ATEM Constellation HD також підтримує двосторонній зв`язок SDI, який використовує канали SDI 15 та 16 для двостороннього зв`язку з камерами Blackmagic Design. Ви навіть можете використовувати канали 13 та 14 для інженерного зворотного зв`язку. Можна навіть приєднати мікрофон двостороннього зв`язку до звуку програми для озвучування.

Медіапул
Вбудований медіапул зберігає графіку та анімацію RGBA бродкаст якості, які можуть миттєво відтворюватися двома або чотирма медіаплеєрами. Медіаплеєри просто виступають як додаткові джерела вхідного сигналу на ATEM Constellation HD, тому вам не потрібно використовувати додаткові входи SDI для графіки. Вбудований медіапул містить графіку для використання з медіаплеєрами. Модель 2 M/E може містити 40 фотографій та 400 кадрів анімації. Ви можете легко керувати всіма медіафайлами за допомогою доданого програмного забезпечення ATEM Software Control або завантажувати їх безпосередньо з Photoshop за допомогою під`єднуваного модуля ATEM Photoshop.

Хромакейєри
ATEM Constellation HD ідеально підходить для новин або роботи з віртуальними зйомками, оскільки він оснащений безліччю удосконалених маніпуляторів ATEM для високоякісної кольорової або яскравісної маніпуляції. Хромакейєр є неймовірно потужним і має палітру кольорів для вибірки кольорів фону для автоматичної генерації ключових параметрів. Ви отримуєте точні елементи керування краями та відблисками, а також є навіть коректор кольору переднього плану, що дозволяє зіставити «зовнішній вигляд» шару переднього плану з фоновим шаром, що уможливлює створення безшовних композицій. Кеєри також можна використовувати для кодування за шаблоном та DVE. Ви отримуєте вісім розширених кеєрів ATEM для моделі 2 M/E.

Висхідні хромакейєри

Завдяки чотирьом висхідним кольоровим кейєрам на ряд M/E ви отримуєте ідеальне рішення для створення віртуальних наборів. Завдяки такій великій кількості кольорових кейєрів ATEM Advanced ви можете використовувати по одному кейєру для кожної камери, щоб створити безшовну композицію камери на користувацькому фоні. Модель 2 M/E має достатньо кеєрів для створення віртуального набору із 4 камер. Ви можете використовувати зовнішні процесори зображень для віртуальних наборів або навіть створити віртуальний набір із фіксованою камерою, завантаживши попередньо оброблені фонові зображення з медіаплеєрів та медіапула. Ви можете налаштувати макроси для зміни камер і завантажити правильний фон в медіаплеєри. Завдяки такій гнучкості ви можете експериментувати та випробувати різні студійні налаштування.

Багатошвидкісний вхід 3G-SDI
Маючи до 20 багатошвидкісних вхідних підключень 3G-SDI, залежно від моделі, ATEM Constellation HD сумісний із усіма типами джерел відео високої чіткості. Ви можете підключити обладнання всіх телевізійних стандартів HD, включаючи формати 720p, 1080i та 1080p. Тільки багатошвидкісний 3G-SDI дозволяє перемикатися між форматами HD, тому ви можете миттєво адаптуватися до потреб роботи в будь-якій точці світу. Входи SDI також будуть обробляти вбудований звук та мікшувати звук з усіх відеовходів. Крім того, вихідні дані програми включають двосторонній зв`язок, підрахунок і інформацію управління камерою. Це означає, що ви можете підключити будь-який з SDI-виходів комутатора назад до камери для повернення в програму, управління камерою та зворотного зв`язку.

Аудіо
ATEM Constellation HD повністю підтримує професійне виробництво лайв звуку. Всі входи SDI підключені до вбудованого аудіомікшера Fairlight, який оснащено 6-смуговим параметричним еквалайзером, компресором, лімітером, шумоподавлювачем і експандером на кожному вході.

Панель управління програмним забезпеченням ATEM
дає вам повний контроль над відеомікшером та поставляється безкоштовно. Панель керування має гарно оформлений інтерфейс з візуальним перемикачем та палітрами параметрів для швидкого налаштування. Декілька користувачів можуть підключитися до комутатора через Ethernet, і всі вони одночасно зможуть працювати над різними частинами заходу. Програмне забезпечення ATEM також дозволяє отримати доступ до управління камерою, мікшування звуку, мультимедіа, програмування макросів і навіть управління дисковими рекордерами HyperDeck. Ви можете зберегти повний стан комутатора у вигляді файлів XML, а також резервне копіювання всіх носіїв з пулу носіїв. Ви можете запустити програмне забезпечення на Mac або Windows.

Підтримує додаткові панелі керування
Доступні три моделі розширених панелей ATEM. Розширені панелі ATEM мають стандартне, знайоме компонування в стилі M/E. Кожна панель має вбудовані РК-дисплеї для меню, якісні кнопки з кольором підсвічування, що налаштовується, джойстик DVE і Т-подібний фейдер. Ви навіть можете налаштовувати та запускати макроси. Усі ряди кнопок M/E оснащені вбудованими РК-дисплеями для динамічного маркування кнопок введення. Модель 1 M/E має один ряд M/E з 10 кнопками введення. Модель 2 M/E має 2 ряди M/E з 20 кнопками введення. Масивна модель 4 M/E має чотири ряди M/E з 40 кнопками введення в кожному і чотирма незалежними РК-екранами управління системою.

Властивості

• Сучасний дизайн із вбудованою передньою панеллю.
• 20 входів 3G-SDI з перетворенням формату.
• 12 налаштовуваних виходів 3GSDI.
• 2 модулі багатовіконного моніторингу з різними конфігураціями.
• Процесор цифрових ефектів та динамічні анімовані переходи.
• Двосторонній зв`язок, сумісний з професійними системами ClearCom та RTS.
• Внутрішня медіатека статичних зображень та анімаційної графіки.
• Нові можливості колірного кеїнгу.
• Чотири модулі первинного кеїнга на кожен блок M/E для обробки зображень із зеленим або синім фоном.
• Багатошвидкісний інтерфейс 3G-SDI для всіх HD-форматів, включно з 720p, 1080i і 1080p.
• Вбудований звуковий блок Fairlight.
• Безкоштовна програмна панель.
• Сумісність з усіма апаратними панелями ATEM.
• Повний функціонал без додаткових витрат.
