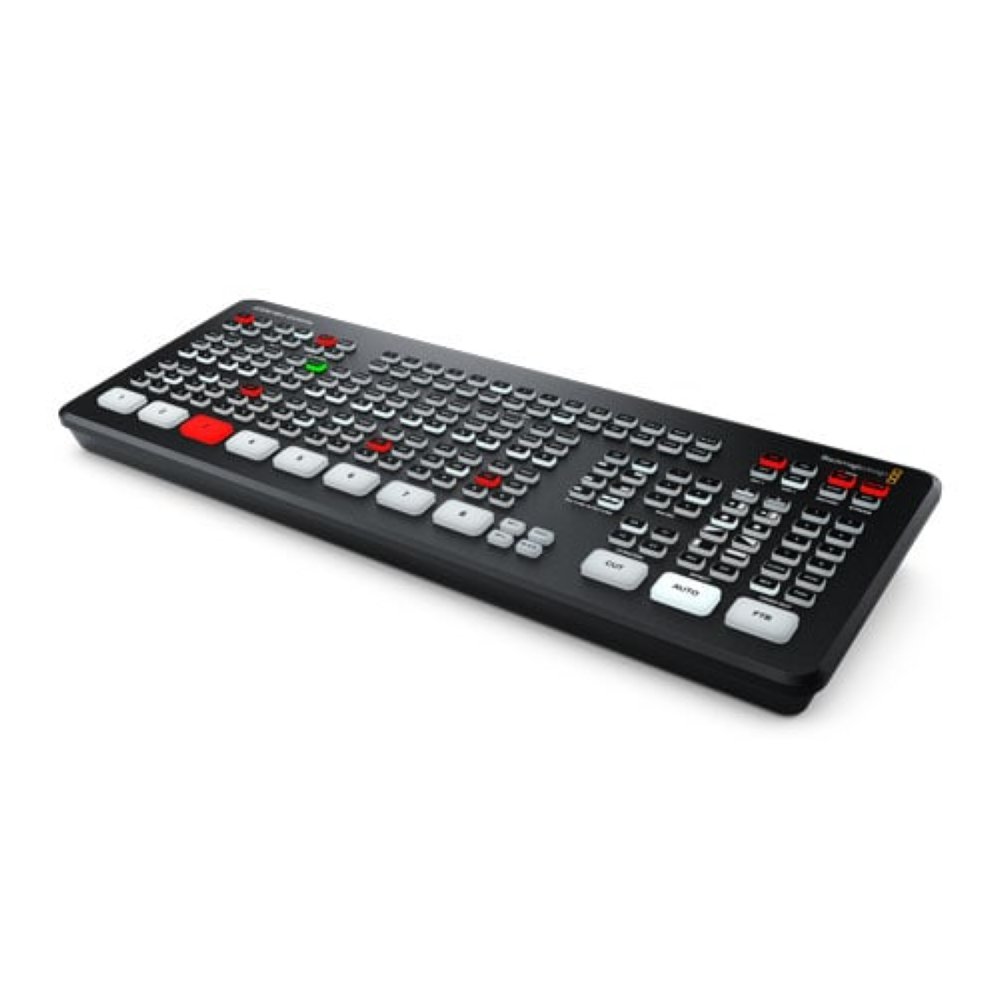

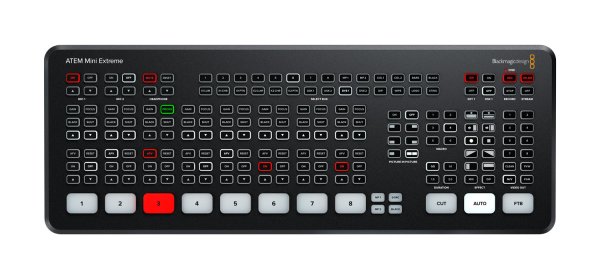

ATEM Mini Extreme - передовой профессиональный видеомикшер. Он обладает всеми функциями ATEM Mini Pro, а также имеет 8 входов HDMI, 2 отдельных выхода HDMI, два порта USB и интерфейс для гарнитуры. Кроме того, эта модель также имеет 4 режима цветного кеинга, 6 режимов DVE «картинка в картинке», два медиаплеера и до 16 изображений с функцией разделения экрана.
Наличие HDMI входов и выходов и портов USB-C и Ethernet обеспечили микшеру совместимость с самыми разными устройствами (камерами, компьютерами, и игровыми консолями, станции Blackmagic MultiDock).
Благодаря тому что при подключении к компьютеру распознается как веб-камера, ПО для стриминга установленное на компьютере позволит вам использовать многие популярные платформы и программы, такие как YouTube Live, Facebook Live, Skype, Zoom, Open Broadcaster, XSplit Broadcaster, Twitch, Periscope, Livestream и Wirecast.
Через порт Ethernet ATEM Mini Extreme может аппаратным способом осуществлять прямые трансляции на YouTube, Facebook и Twitch. Подключение практически не займет времени, необходимо просто выбрать платформу с сервером и ввести ключ. Так же он может осуществлять прямую передачу программного потока через сеть и интернет на конвертер ATEM Streaming Bridge, для декодирования сигнала в SDI или HDMI в конечной точке.
Помимо стриминга через порт Ethernet, есть возможностью многооконного мониторинга сигналов со всех источников и состояния медиаплеера, записи, трансляции и аудиоблока Fairlight.
Этот компактный видеомикшер позволит вам расширить возможности и достичь нового уровня качества при создании материала профессионального качества для онлайн-трансляций интервью, церковных богослужений, семинаров и лекций, соревнований геймеров, спортивных мероприятий, концертов и других ивентов.
Также ATEM Mini Extreme сможет помочь в создании контента для блога, подготовке обучающего материала для программ дистанционного и онлайн-обучения, бизнес-презентаций проектов разного уровня и их демонстрации инвесторам или сотрудникам через приложение Skype.
При стриминге из точки за пределами студии или для создания резервной линии в дополнение к основному Ethernet-каналу можно использовать 5G- или 4G-смартфон на платформе Apple или Android. Данная функция поддерживается на моделях ATEM Mini Pro и ATEM Mini Extreme. Телефон, подключенный через порт USB, будет обнаружен автоматически, а микшер ATEM обеспечит его питание. В этом случае сигнал передается через сотовую сеть, причем настройки соединения менять не нужно.
Разъемы
- Общее количество видеовходов: 8
- Общее количество выходов: 2
- Общее количество дополнительных выходов: 2
- Общее количество аудиовходов: два стереоразъема 3,5 мм
- Общее количество аудиовыходов: один стереоразъем 3,5 мм
- Разъем для тайм-кода: Нет
- Видеовход HDMI: Восемь разъемов HDMI типа A с поддержкой HD (10 бит). Двухканальный встроенный звук.
- Повторная синхронизация на входе: на всех восьми HDMI-разъемах
- Преобразование формата и кадровой частоты: на всех восьми HDMI-разъемах
- Программные выходы HDMI: 2
Ethernet:
Порт Ethernet по стандарту 10/100/1000 BaseT для потоковой трансляции, управления с помощью приложения, обновления ПО и подключения к панели напрямую или по сети
Подключение к компьютеру:
Два порта USB-C 3.1 Gen 1 для записи на внешний накопитель, распознавания микшера как веб-камеры, управления с помощью приложения, обновления ПО и подключения к панели
Стандарты и форматы
Форматы HD на входе:
- 720p/50; 720p/59,94; 720p/60
- 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
- 1080p/50; 1080p/59,94; 1080p/60
Форматы HD на выходе
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Форматы потокового видео
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
Форматы Ultra HD: Нет
Цветовая субдискретизация: 4:2:2 YUV
Цветовое разрешение: 10 бит
Цветовое пространство: Rec. 709
Поддерживаемое разрешение на входе HDMI при подключении к компьютеру:
- 1280 x 720p (50; 59,94 и 60 Гц)
- 1920 x 1080p (23,98; 24; 25; 29,97; 30; 50, 59,94 и 60 Гц)
- 1920 x 1080i (50; 59,94 и 60 Гц)
Преобразование цветового пространства: Аппаратное в режиме реального времени
Прочие характеристики
- Модули первичного кеинга: 4
- Модули вторичного кеинга: 2
- Современные инструменты цветового кеинга: До четырех
- Модули линейного/яркостного кеинга: До четырех
- Модуль переходов: Только DVE
- Общее количество слоев: 9
- Генераторы шаблонов: 5
- Генераторы цвета: 2
- Цифровые видеоэффекты с границами и затенением: 2
- Интерфейс: Минимальное разрешение монитора 1366 x 768
Аудио
Звуковой блок:
11 двухканальных входов. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео», а также отдельное усиление сигнала в канале. Индикация уровня звука и максимального значения. Новые дополнительные инструменты Fairlight: компрессия, подавление, ограничение и шестиполосный параметрический эквалайзер. Регулировка усиления всего сигнала.
Аналоговый вход: Небалансный стереозвук
Задержка на аналоговом входе: До восьми кадров
Полное входное сопротивление: 1.8k
Максимальный уровень на входе: +6 дБВ
Питание подключаемых микрофонов: На обоих разъемах 3,5 мм
Стриминг
Прямой стриминг:
ATEM Mini Extreme позволяет вести потоковую трансляцию непосредственно через порт Ethernet по протоколу RTMP или с помощью мобильного устройства интернет-связи через разъем USB-C
Запись:
Прямая запись видео и аудио
Порт расширения USB-C 3.1 Gen 1 для записи непосредственно на внешний накопитель
Запись видео:
Один программный выход для вывода файла .mp4 в H.264 с качеством настройки стриминга (видео в формате микшера ATEM, звук AAC)
Форматирование накопителя:
Поддержка файлов системы exFAT (Windows, Mac) или HFS+ (Mac)
Многооконный мониторинг
Поддержка конфигурации из 16, 13, 10, 7 или 4 окон, включая программное и предварительно просматриваемое изображения, восемь входов HDMI, режим SuperSource, чистый сигнал, медиаплеер, состояние стриминга, записи и индикаторы звука
Формат вывода в режиме мониторинга: HD
Медиаплеер:
Медиаплееры: 2
Каналы: Вырезающий и заполняющий сигнал для каждого медиаплеера
Емкость библиотеки мультимедиа при загрузке изображений: 20 изображений с поддержкой вырезающего и заполняющего сигнала
Форматы изображения для библиотеки мультимедиа: PNG, TGA, BMP, GIF, JPEG и TIFF
Управление
Панель управления:
Встроенная панель управления. Программное приложение с функцией контроля камер. Возможность подключения дополнительной аппаратной панели.
Подключение панели управления:
Порт Ethernet по стандарту 10/100/1000 BaseT для подключения напрямую или через компьютерную сеть. Возможность соединения с ATEM Mini Extreme через USB-C. Обновление ПО через Ethernet или USB-C.
Совместимость с панелями управления:
В комплект поставки входит приложение ATEM Software Control. Совместимость с пультами ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel и ATEM 4 M/E Advanced Panel. С помощью утилиты Videohub Hardware Panel Setup микшер ATEM Mini Extreme можно настроить для передачи сигналов из источников на приемники при использовании панелей Videohub Smart Control Pro и Videohub Master Control Pro.
Программная панель управления:
В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur или более поздних версий, а также для Windows 10 (только 64-разрядная версия)
Программное обеспечение
Обновление программного обеспечения:
Через порт USB или Ethernet с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит утилита ATEM Setup.
Настройка:
С использованием программной панели ATEM Software Control, за исключением IP-адреса, который устанавливают с помощью утилиты ATEM Setup при подключении к видеомикшеру через порт USB
Операционные системы:
- Mac 10.15 Catalina
- Mac 11.1 Big Sur или более поздняя версия
- Windows 10 (64-разрядная версия)
Питание
- Адаптер 12 В для подключения внешнего источника
- Потребляемая мощность: 36 Вт
- Физические размеры: 370 х 136.6 х 39.6 мм
- Вес: 1.235 Кг
Условия эксплуатации
- Рабочая температура: от 5° до 40° C
- Температура хранения: от -10° до 60° C
- Относительная влажность: от 0% до 90% (без конденсации)
Комплект поставки:
- ATEM Mini Extreme
- Внешний блок питания 12 В постоянного тока с международными адаптерами
