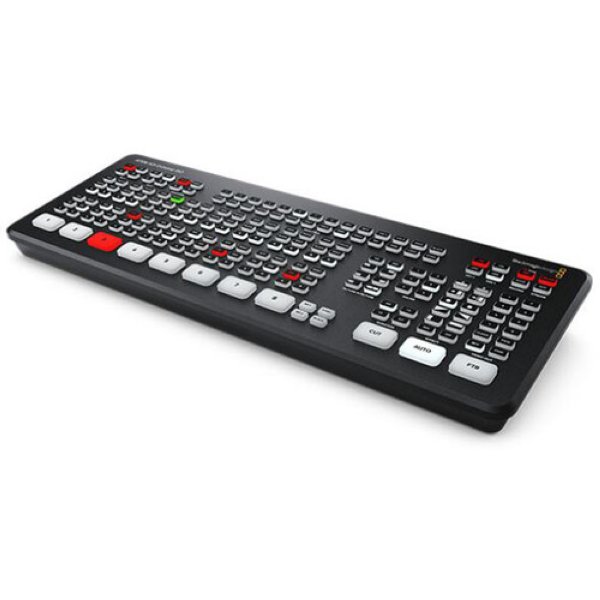

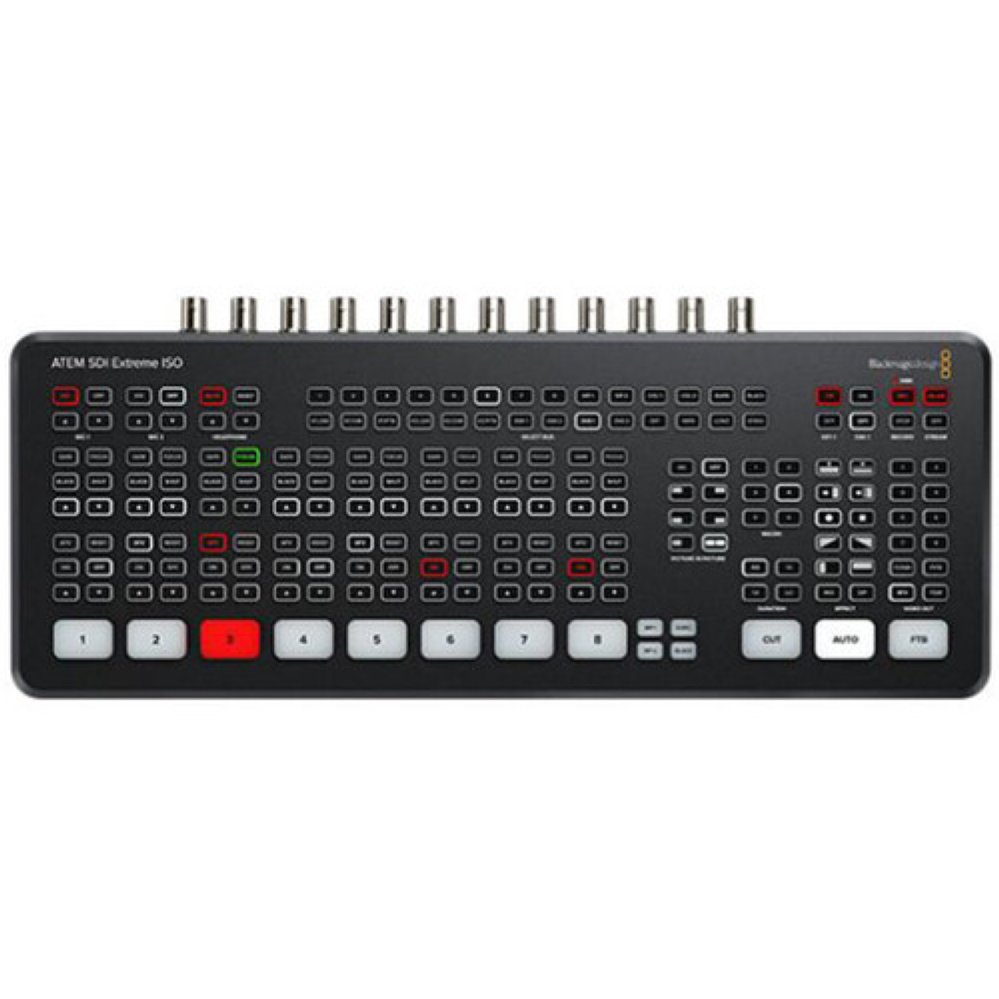

Видеомикшер Blackmagic ATEM SDI Extreme ISO

ATEM SDI Extreme ISO - передовой профессиональный видеомикшер. Он обладает всеми функциями ATEM SDI Pro ISO, а также имеет 8 входов 3G-SDI, 4 отдельных выхода 3G-SDI, два порта USB и интерфейс для гарнитуры. Кроме того, эта модель также имеет 4 режима цветного кеинга, 6 режимов DVE «картинка в картинке», два медиаплеера и до 16 изображений с функцией разделения экрана.

ATEM SDI Extreme ISO может записывать 9 отдельных видеопотоков H.264 в реальном времени, и может собирать: 8 чистых входных сигнала и программный видеосигнал. Кроме того, эта модель также может сохранять файлы проекта DaVinci Resolve, что удобно для редактирования содержимого программы после завершения мероприятия.

Наличие SDI входов и выходов и портов USB-C и Ethernet обеспечили микшеру совместимость с самыми разными устройствами (камерами, компьютерами, и игровыми консолями, станции Blackmagic MultiDock).

Благодаря тому что при подключении к компьютеру распознается как веб-камера, ПО для стриминга установленное на компьютере позволит вам использовать многие популярные платформы и программы, такие как YouTube Live, Facebook Live, Skype, Zoom, Open Broadcaster, XSplit Broadcaster, Twitch, Periscope, Livestream и Wirecast.

Через порт Ethernet ATEM SDI Extreme ISO может аппаратным способом осуществлять прямые трансляции на YouTube, Facebook и Twitch. Подключение практически не займет времени, необходимо просто выбрать платформу с сервером и ввести ключ.Так же он может осуществлять прямую передачу програмного потока через сеть и интернет на конвертер ATEM Streaming Bridge, для декодирования сигнала в SDI или HDMI в конечной точке.

Помимо стриминга через порт Ethernet, есть возможностью многооконного мониторинга сигналов со всех источников и состояния медиаплеера, записи, трансляции и аудиоблока Fairlight.

Этот компактный видеомикшер позволит вам расширить возможности и достичь нового уровня качества при создании материала профессионального качества для онлайн-трансляций интервью, церковных богослужений, семинаров и лекций, соревнований геймеров, спортивных мероприятий, концертов и других ивентов.

Также ATEM SDI Extreme ISO сможет помочь в создании контента для блога, подготовке обучающего материала для программ дистанционного и онлайн-обучения, бизнес-презентаций проектов разного уровня и их демонстрации инвесторам или сотрудникам через приложение Skype.

При стриминге из точки за пределами студии или для создания резервной линии в дополнение к основному Ethernet-каналу можно использовать 5G- или 4G-смартфон на платформе Apple или Android. Данная функция поддерживается на моделях ATEM SDI Pro ISO и ATEM SDI Extreme ISO. Телефон, подключенный через порт USB, будет обнаружен автоматически, а микшер ATEM обеспечит его питание. В этом случае сигнал передается через сотовую сеть, причем настройки соединения менять не нужно.

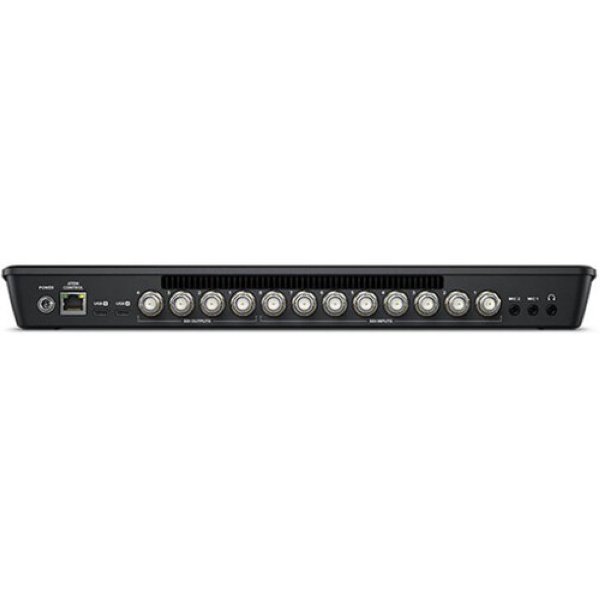

Разъемы

• Общее количество видеовходов: 8
• Общее количество выходов: 2
• Общее количество дополнительных выходов: 2
• Общее количество аудиовходов: два стереоразъема 3,5 мм
• Общее количество аудиовыходов: один стереоразъем 3,5 мм
• Разъем для тайм-кода: Нет
• Видеовход HDMI: Восемь разъемов HDMI типа A с поддержкой HD (10 бит). Двухканальный встроенный звук.
• Повторная синхронизация на входе: на всех восьми HDMI-разъемах
• Преобразование формата и кадровой частоты: на всех восьми HDMI-разъемах
• Программные выходы HDMI: 2
• Ethernet: Порт Ethernet по стандарту 10/100/1000 BaseT для потоковой трансляции, управления с помощью приложения, обновления ПО и подключения к панели напрямую или по сети
• Подключение к компьютеру: Два порта USB-C 3.1 Gen 1 для записи на внешний накопитель, распознавания микшера как веб-камеры, управления с помощью приложения, обновления ПО и подключения к панели

Стандарты и форматы

Форматы HD на входе:

• 720p/50; 720p/59,94; 720p/60
• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
• 1080p/50; 1080p/59,94; 1080p/60

Форматы HD на выходе

• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97;
• 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Форматы потокового видео

• 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97;
• 1080p/30; 1080p/50; 1080p/59,94; 1080p/60

Форматы Ultra HD: Нет

Цветовая субдискретизация: 4:2:2 YUV

Цветовое разрешение:: 10 бит

Цветовое пространство: Rec. 709

Поддерживаемое разрешение на входе HDMI при подключении к компьютеру:

• 1280 x 720p (50; 59,94 и 60 Гц)
• 1920 x 1080p (23,98; 24; 25; 29,97; 30; 50, 59,94 и 60 Гц)
• 1920 x 1080i (50; 59,94 и 60 Гц)

Преобразование цветового пространства: Аппаратное в режиме реального времени

Прочие характеристики

• Модули первичного кеинга: 4
• Модули вторичного кеинга: 2
• Современные инструменты цветового кеинга: До четырех
• Модули линейного/яркостного кеинга: До четырех
• Модуль переходов: Только DVE
• Общее количество слоев: 9
• Генераторы шаблонов: 5
• Генераторы цвета: 2
• Цифровые видеоэффекты с границами и затенением: 2
• Интерфейс: Минимальное разрешение монитора 1366 x 768

Аудио

Звуковой блок:

11 двухканальных входов. Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео», а также отдельное усиление сигнала в канале. Индикация уровня звука и максимального значения. Новые дополнительные инструменты Fairlight: компрессия, подавление, ограничение и шестиполосный параметрический эквалайзер. Регулировка усиления всего сигнала.

Аналоговый вход: Небалансный стереозвук

Задержка на аналоговом входе: До восьми кадров

Полное входное сопротивление: 1.8k

Максимальный уровень на входе: +6 дБВ

Питание подключаемых микрофонов: На обоих разъемах 3,5 мм

Стриминг

Прямой стриминг:

ATEM Mini Extreme позволяет вести потоковую трансляцию непосредственно через порт Ethernet по протоколу RTMP или с помощью мобильного устройства интернет-связи через разъем USB-C

Запись

Прямая запись видео и аудио

Порт расширения USB-C 3.1 Gen 1 для записи непосредственно на внешний накопитель

Запись видео

• Восемь входов HDMI ISO для создания файлов .mp4 в H.264 с качеством до 70 Мбит/с (видео в формате микшера ATEM, звук AAC)
• Один программный выход для вывода файла .mp4 в H.264 с качеством настройки стриминга (видео в формате микшера ATEM, звук AAC)

Запись аудио

10 двухканальных аудиовходов для записи отдельных файлов .wav (разрядность 24 бита, частота 48 кГц). Из них: два аналоговых входа и восемь HDMI-входов со встроенным звуком.

Переключение

Программное изображение при переключении между источниками записывается как проектный файл .drp для обработки в DaVinci Resolve

Форматирование накопителя:

Поддержка файлов системы exFAT (Windows, Mac) или HFS+ (Mac)

Многооконный мониторинг

Поддержка конфигурации из 16, 13, 10, 7 или 4 окон, включая программное и предварительно просматриваемое изображения, восемь входов HDMI, режим SuperSource, чистый сигнал, медиаплеер, состояние стриминга, записи и индикаторы звука

Формат вывода в режиме мониторинга: HD

Медиаплеер

Медиаплееры: 2

Каналы: Вырезающий и заполняющий сигнал для каждого медиаплеера

Емкость библиотеки мультимедиа при загрузке изображений: 20 изображений с поддержкой вырезающего и заполняющего сигнала

Форматы изображения для библиотеки мультимедиа: PNG, TGA, BMP, GIF, JPEG и TIFF

Управление

Панель управления:

Встроенная панель управления. Программное приложение с функцией контроля камер. Возможность подключения дополнительной аппаратной панели.

Подключение панели управления:

Порт Ethernet по стандарту 10/100/1000 BaseT для подключения напрямую или через компьютерную сеть. Возможность соединения с ATEM Mini Extreme через USB-C. Обновление ПО через Ethernet или USB-C.

Совместимость с панелями управления:

В комплект поставки входит приложение ATEM Software Control. Совместимость с пультами ATEM 1 M/E Advanced Panel, ATEM 2 M/E Advanced Panel и ATEM 4 M/E Advanced Panel. С помощью утилиты Videohub Hardware Panel Setup микшер ATEM Mini Extreme можно настроить для передачи сигналов из источников на приемники при использовании панелей Videohub Smart Control Pro и Videohub Master Control Pro.

Программная панель управления:

В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 10.14 Mojave, Mac 10.15 Catalina, Mac 11 Big Sur или более поздних версий, а также для Windows 10 (только 64-разрядная версия)

Программное обеспечение

Обновление программного обеспечения:

Через порт USB или Ethernet с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит утилита ATEM Setup.

Настройка:

С использованием программной панели ATEM Software Control, за исключением IP-адреса, который устанавливают с помощью утилиты ATEM Setup при подключении к видеомикшеру через порт USB

Операционные системы:

• Mac 10.15 Catalina
• Mac 11.1 Big Sur или более поздняя версия
• Windows 10 (64-разрядная версия)

Физические размеры

Питание

• Адаптер 12 В для подключения внешнего источника
• Потребляемая мощность: 36 Вт
• Физические размеры: 370 х 136.6 х 39.6 мм
• Вес: 1.235 Кг

Условия эксплуатации

• Рабочая температура: от 5° до 40° C
• Температура хранения: от -10° до 60° C
• Относительная влажность: от 0% до 90% (без конденсации)

Комплект поставки:

• ATEM Mini Extreme ISO
• Внешний блок питания 12 В постоянного тока с международными адаптерами
