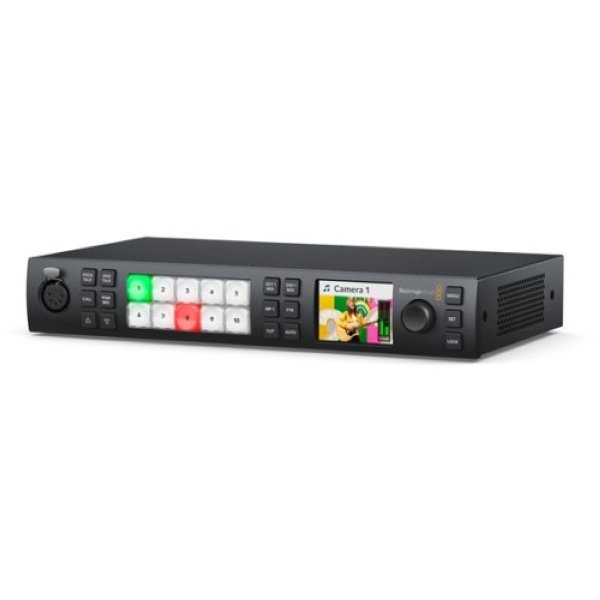

Видеомикшер Blackmagic Design ATEM 1 M/E Constellation HD

Blackmagic Design ATEM 1 M/E Constellation HD - видеомикшер для телевидения высокой четкости с расширенными функциями. Одна линейка M/E включает в себя 10 входов 3G-SDI, с преобразователем HD стандартов, и 6 независимых дополнительных выходов 3G-SDI, на которые можно назначать вывод любого источника. Он также включает в себя USB-выход для подключения к компютеру в режиме веб-камеры, DVE, хромакейеры, медиаплееры, мультиэкранный предпросмотр и разьемы для служебной связи.

Передняя панель оборудована органами управления M/E рядом и цветным ЖК-дисплеем для контроля и настройки. Также передняя панель оборудованна разьемом для класической гарнитуры служебной связи 5-пин XLR и органами управления связью, которая работает как по протоколу от компании Blackmagic, так и имеет возможность расширения сторонними системами с помощью разьема RJ45 на задней панели.

ATEM 1 M/E Constellation HD имеет 2 аналоговых аудио входа и встроенный аудиомикшер с динамическим процессингом.

Технические характеристики

• Общее количество входов 10
• Общее количество выходов 6
• Видеовход SDI 10?10-битных с возможностью преобразования. Двухканальный встроенный звук
• Вывод звука через SDI Двухканальный звук, выводимый на все выходы
• Аудиовход 2 x TRS
• Синхровход Tri-Sync или Blackburst
• Внутренние кадровые синхронизаторы 10 на всех входах
• Выход SDI для предварительного просмотра Один 10-битный, 3G-SDI
• Вывод изображения в режиме многооконного мониторинга 1
• Выходы для многооконного мониторинга Один выход SDI

Подключение панели управления

Через порт Ethernet по стандарту 10/100/1000 BaseT с подключением напрямую или через локальную сеть

Выход Tally

При помощи подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface ( не входит в комплект поставки)

Подключение к компьютеру

Один порт USB-C 3.1 Gen 1 (5 Гбит/с)

Стандарты

Форматы SD Нет

Форматы HD

720 50p, 720 59.94p 1080 50i, 1080 59.94i, 1080 23.98p, 1080 24p, 1080 25p, 1080 29.97p, 1080 50p, 1080 59.94p

Интерфейс SDI

В соответствии со стандартами SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A та B.

• Цветовая субдискретизация 4:2:2
• Цветовое разрешение 10 бит
• Цветовое пространство REC 709

Другие характеристики

• Модули первичного кеинга 4
• Модули вторичного кеинга 1
• Современные инструменты цветного кеинга 4
• Поддержка интерком-связи Есть
• Режим «микс-минус» Есть
• Модули линейного/яркого кеинга 5
• Модуль кеинга для создания переходов (анимация и DVE) По одному для анимированных переходов и DVE
• Общее количество слоев 7
• Генераторы шаблонов 5
• Генераторы цвета 2
• Панель управления С передней панели, а также с помощью приложения или дополнительной аппаратной консоли
• Назначаемые окна 16
• Индикация Красный цвет для программного сигнала, зеленый для предварительного просмотра.
• Присвоение имен источникам Есть

Медиаплеер

• Медиаплееры 2
• Каналы Сигнал удаления и заполнения для каждого медиаплеера
• Максимальное количество статических изображений в медиатеке 20
• Максимальное количество клипов в медиатеке Два клипа в формате до 1080p/60
• Максимальная длина клипа в формате 720 HD 400 кадров
• Максимальная длина клипа в формате 1080 HD 200 кадров
• Форматы статических изображений для медиатеки PNG, TGA, BMP, GIF, JPEG и TIFF
• Формат видео для медиатеки Последовательность файлов TGA
• Форматы аудио для медиатеки WAV, MP3 и AIFF

Дисплей

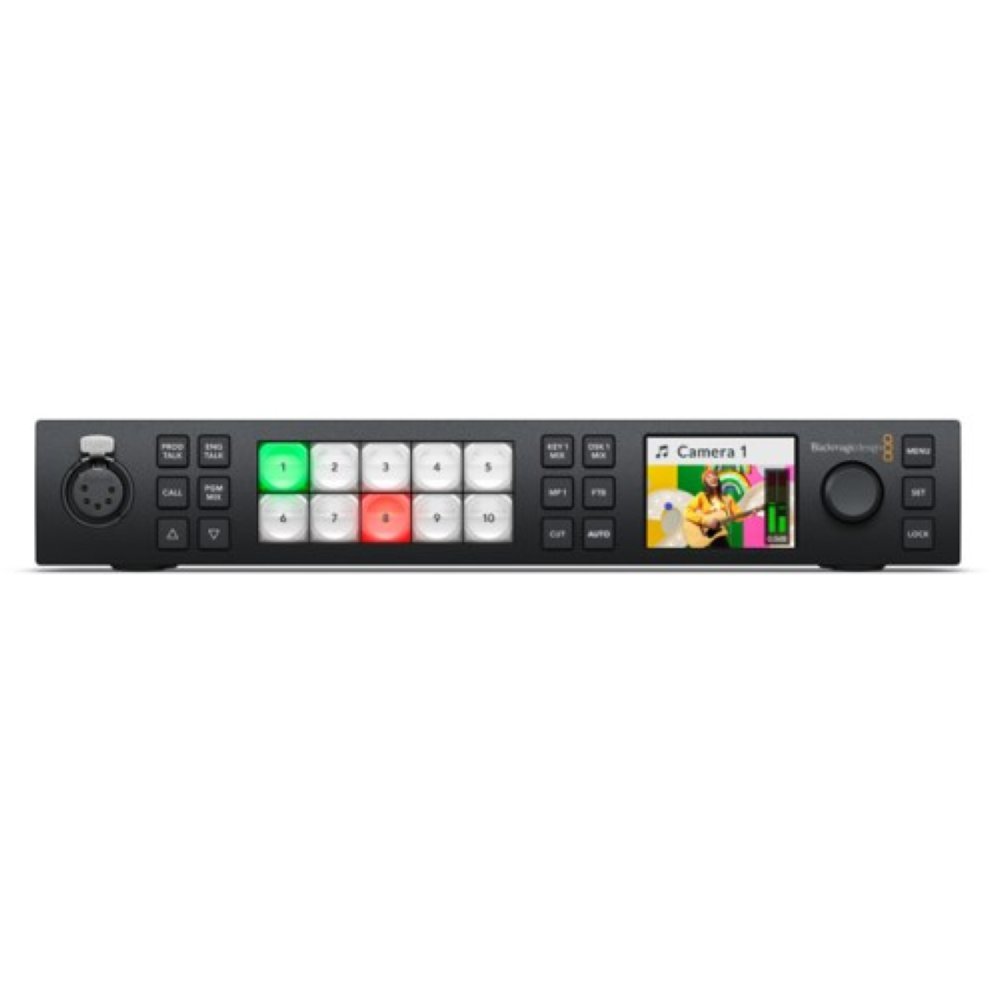

Передняя панель

• Встроенный 2,2-дюймовый ЖК-дисплей для мониторинга видео
• 22 светодиодных кнопок для настроек и переключения
• 8 - для источников сигнала
• 6 - для выбора интеркомсвязи и микширования
• ручка управления меню и настроек
• кнопка блокировки передней панели

Обработка

Задержка обработки Меньше 10 строк

Аудиомикшер

• 28 каналов
• Режимы «Вкл.»/«Выкл.»/«Привязка звука к видео»
• Индикация уровня звука и максимальное значение
• Регулировка усиления всего сигнала
• Шестиполосная эквализация с динамическими эффектами (расширение, подавление, ограничение и компрессия)

Снижающая конверсия Нет

Программное обеспечение

Программная панель управления

В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 11.11 Big Sur, Mac 12 Monterey или более поздних версий, Windows 10 и 11

Обновление ПО

Через порт USB или Ethernet с прямым подключением к компьютеру на платформе Mac OS или Windows. Утилита ATEM Setup в комплекте снабжения.

Конфигурация

При использовании программной панели управления ATEM, за исключением IP-адреса, который устанавливается с помощью утилиты ATEM Setup при подключении к видеомикшеру через порт USB

Операционные системы

• Mac 11.1 Big Sur
• Mac 12.0 Monterey или более поздней версии
• Windows 10(64-разрядная версия) или Windows 11(64-разрядная версия)

Питание

• Потребляемая мощность 36 Вт
• Блок питания Один встроенный универсальный блок питания переменного тока, напряжение 110-240 В

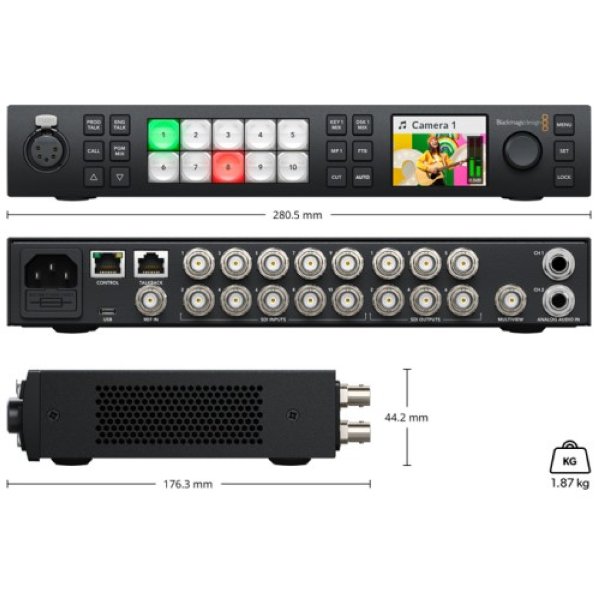

Физические размеры 280,5x176,3x44,2мм

Условия эксплуатации

• Рабочая температура От 0° до 40° C
• Температура хранения От -20° до 60° C
• Относительная влажность От 0% до 90%( без конденсации)

Комплект поставки

• ATEM 1 M/E Constellation HD
• Приветственный пакет с QR-кодом для загрузки ПО
