Карта видеозахвата AJA KONA X

AJA KONA X - плата нового поколения с потоковым DMA, совместимая с новым программным обеспечением AJA Desktop Software v17 и версией 17 пакета разработки программного обеспечения мирового класса (SDK) AJA.

Основные характеристики и возможности AJA KONA X

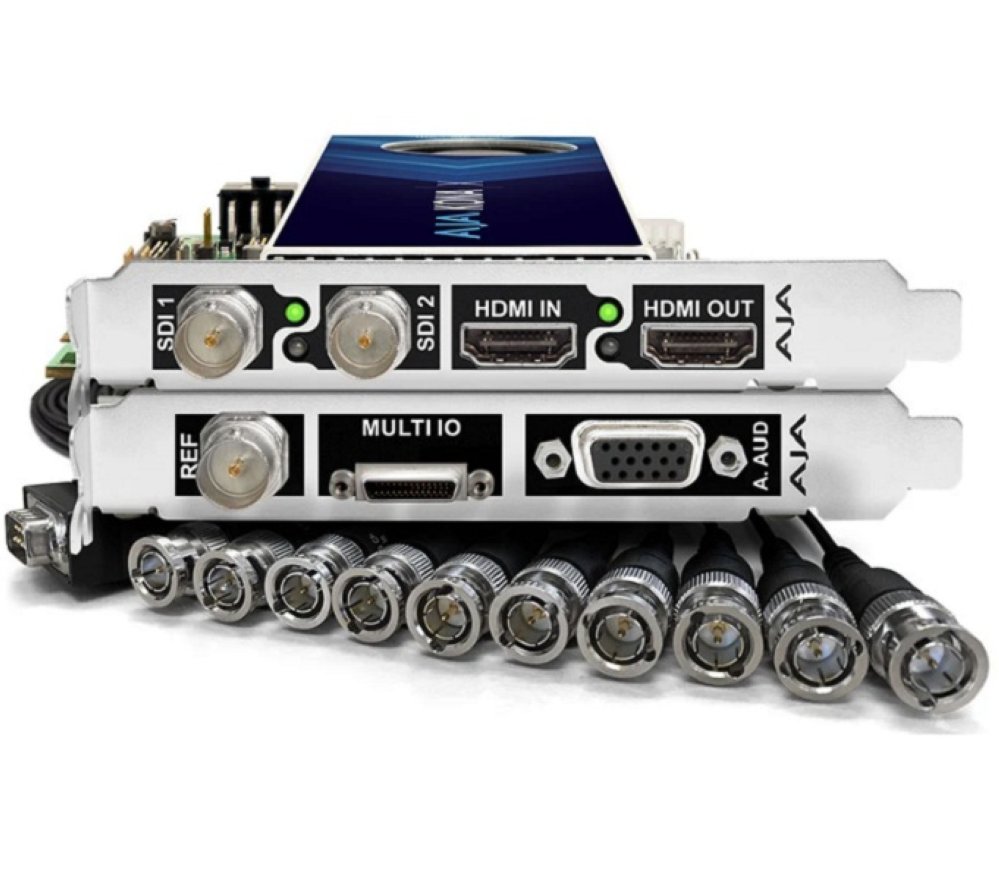

AJA KONA X представляет собой 4-lane карту PCIe 3.0, обеспечивающую захват и воспроизведение видео со сверхнизкой задержкой вплоть до субкадра, что имеет решающее значение для таких реализаций, как прямые спортивные трансляции и виртуальное производство, разработка OEM и многое другоге. Сочетает в себе двунаправленное двойной полноразмерный интерфейс BNC 12G-SDI и двойной интерфейс HDMI 2.0, один для ввода и один для вывода.

AJA KONA X содержит все необходимые инструменты для широкого спектра требований ввода-вывода. AJA KONA X управляется программным обеспечением AJA Control Room и Control Panel с поддержкой ведущих приложений для создания контента, таких как Adobe® Premiere® Pro, Apple® Final Cut Pro, Avid Media Composer®, FilmLight, OBS Studio, vMix и многих других. AJA KONA X также совместим с многоплатформенным SDK для разработчиков AJA.

Для рабочих процессов HDR* AJA KONA X поддерживает HDR10+, HLG, PQ и Dolby Vision для передачи насыщенных цветов через SDI и/или HDMI.

При использовании потокового DMA (прямого доступа к памяти) в плате AJA KONA X, операция DMA происходит непосредственно между видео интерфейсом ввода/вывода и буфером компьютера в приложениях, которые ее поддерживают, полностью минуя встроенную память. В зависимости от используемого программного приложения это позволяет добиться минимальной задержки на уровне субкадра и гораздо более простого метода работы с динамическим видео.

Технические характеристики

SDI Видео форматы:
(4K) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(2K) 2048x1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920x1080PsF 23.98, 24, 25, 29.97, 30
(HD) 1920x1080i 50, 59.94, 60
(HD) 1280x720p 50, 59.94, 60
(SD) 625i 50
(SD) 525i 59.94

HDMI Видео форматы:
(4K CEA) 4096x2160p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(UltraHD) 3840x2160p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(2K CEA) 2048x1080p 23.98, 24, 25, 29.97, 30, 47.95, 48, 50, 59.94, 60
(HD) 1920x1080p 23.98, 24, 25, 29.97, 30, 50, 59.94, 60
(HD) 1920x1080i 50, 59.94, 60
(VESA DMT) 1600x1200p 60
(VESA DMT) 1280x1024p 60
(HD) 1280x720p 50, 59.94, 60
(VESA DMT) 1024x768p 60
(VESA DMT) 800x600p 60
(SD) 625i 50
(SD) 525i 59.94
(VESA DMT) 640 x 480p 60

Видео входы:
2G-SDI, SMPTE-2082, 12-bit, 10-bit
YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit up to 30p
6G-SDI, SMPTE-2081, 10-bit
3G-SDI, SMPTE 425
RGB 4:4:4 12-bit, YCbCr 4:2:2 10-bit
1.5G-SDI, SMPTE 292M
Single Link HD-SDI YCbCr 4:2:2 10-bit
270 Mbps SDI, SMPTE 259M-C
YCbCr 4:2:2 10-bit, 8-bit
HDMI v2.0
30/36-bits/pixel, RGB or YUV, 6 Gbps per color component
4K, UltraHD, 2K, HD, and SD
YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit up to 30p
Connectors are full size BNC / full size HDMI
HDMI Inputs and Outputs support VESA (DMT) rasters at limited rates

Видео выходы:
2G-SDI, SMPTE-2082*, 12-bit, 10-bit
YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit up to 30p
6G-SDI, SMPTE-2081*, 10-bit
3G-SDI, SMPTE 425
RGB 4:4:4 12-bit, YCbCr 4:2:2 10-bit
1.5G-SDI, SMPTE 292M
Single Link HD-SDI YCbCr 4:2:2 10-bit
270 Mbps SDI, SMPTE 259M-C
YCbCr 4:2:2 10-bit, 8-bit
HDMI v2.0
30/36-bits/pixel, RGB or YUV, 6 Gbps per color component
4K, UltraHD, 2K, HD, and SD
YCbCr 4:2:2 10-bit up to 60p, RGB 4:4:4 12-bit up to 30p
Connectors are full-size BNC / full-size HDMI
HDMI Input and Output support VESA rasters

HDR:
SDI: VPID signaling for SDR/HDR Transfer Characteristics, Colorimetry, and Luminance
HDMI: HDR10 Support - HDR Infoframe metadata, compatible with HDMI 2.0a/CTA-861.3
HDMI: HLG Support - compatible with HDMI 2.0b/CTA-861-G

Цифровые аудио входы:
16-channel, 24-bit SDI embedded audio, 48 kHz sample rate, synchronous 8-channel, 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
8-channel, 16 and 24-bit AES/EBU audio, 48 kHz sample rate, synchronous or nonsynchronous, internal sample rate conversion (via 4x BNC on breakout cable )

Аналоговые аудио входы:
2-channel, 24 and 16-bit D/A analog audio, 48 kHz sample rate, balanced, using industry standard 2x XLR on DB-25 breakout cable (cable not included)
+24 dBu full scale digital (0 dBFS)
+/- 0.2 dB 20 to 20 kHz frequency response

Цифровые аудио выходы:
16-channel, 24-bit SDI embedded audio, 48 kHz sample rate, synchronous
8-channel, 24-bit HDMI embedded audio, 48 kHz sample rate, synchronous
8-channel, 16 and 24-bit AES/EBU audio, 48 kHz sample rate, synchronous or nonsynchronous, internal sample rate conversion (via 4x BNC on breakout cable)

Аналоговые аудио выходы:
2-channel, 24-bit D/A analog audio, 48 kHz sample rate, balanced, using  2x XLR
+24 dBu full scale digital (0 dBFS)
+/- 0.2 dB 20 to 20 kHz frequency response

Reference:
Analog Color Black (1V) or Composite Sync (2 or 4V) or HD Tri-Level Sync (1V)
Reference input is terminated into 75 ohms when Genlock is set to Ref In
