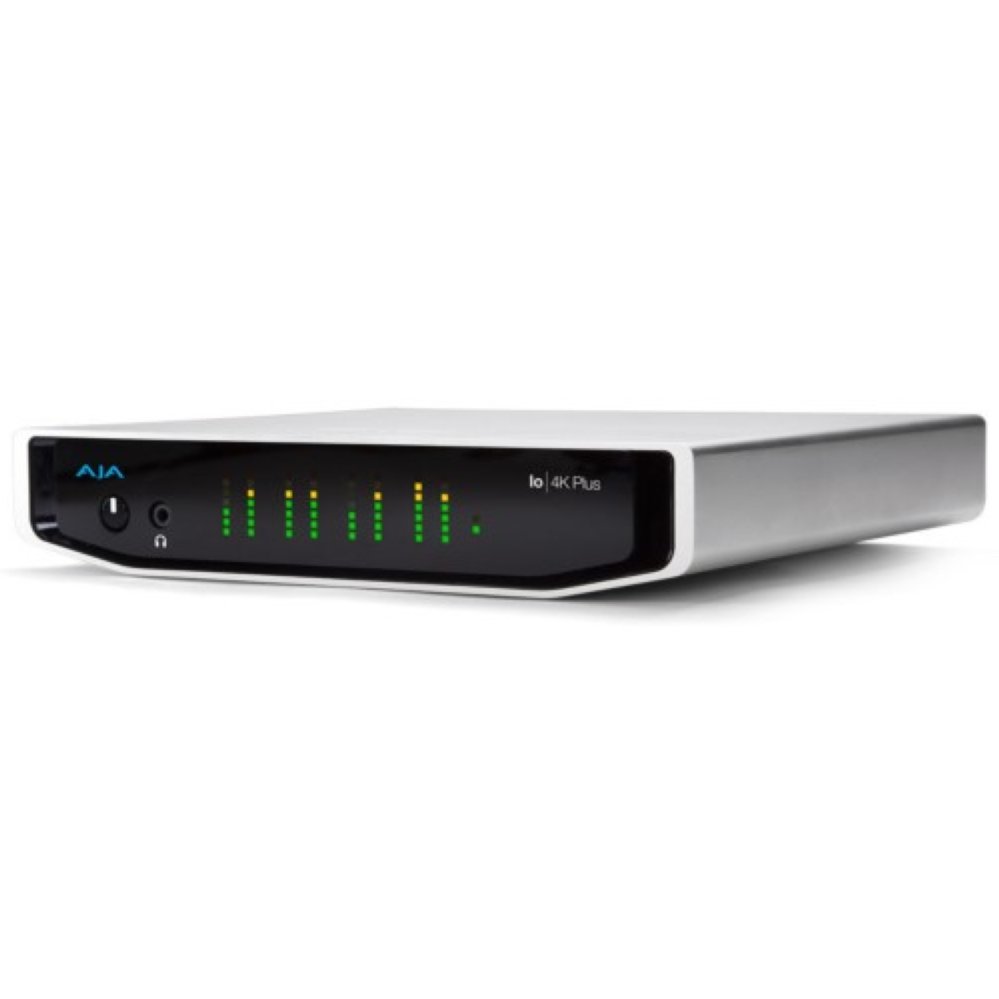

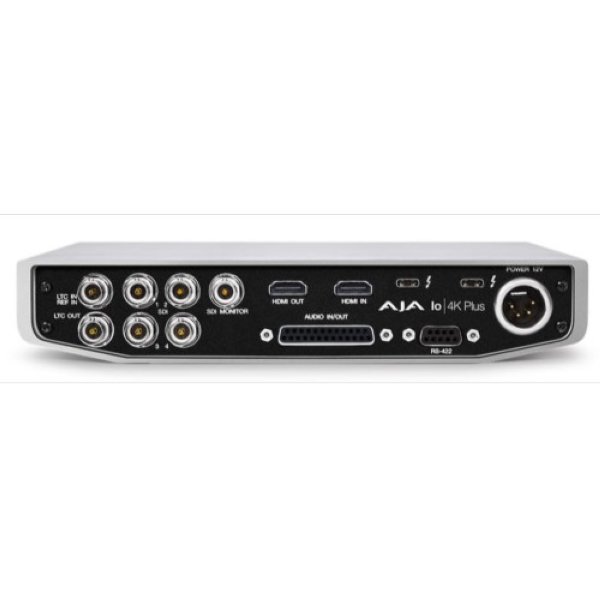

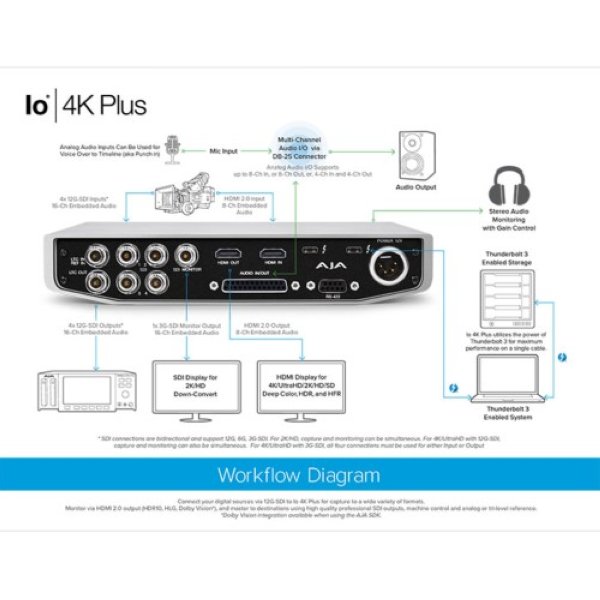

Устройство ввода/вывода видеосигнала AJA Io 4K Plus

Видео форматы
(4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(UltraHD) 3840 x 2160p, 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
(2K) 2048 x 1080PsF 23,98, 24, 25
(HD) 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(HD) 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1080i 50, 59,94, 60
(HD) 720p 50, 59,94, 60
(SD) 625i 50
(SD) 525i 59,94
Примечание . Возможности высокой частоты кадров зависят от атрибутов хост-системы. Не все системы и конфигурации будут поддерживать все частоты кадров.

Видео входы
12G-SDI *, SMPTE-2082, 12-разрядный **, 10-разрядный и 8-разрядный
6G-SDI *, SMPTE-2081, 10-битный и 8-битный
3G-SDI, SMPTE-259/292/296/424/425, 12-битный *, 10-битный и 8-битный
4K / UltraHD 4: 4: 4 (4x BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4: 4: 4 (2x BNC), 12-разрядный **, 10-разрядный и 8-разрядный
1.5G-SDI, SMPTE 292M, Single Link 4: 2: 2 (1x BNC), 10-битный и 8-битный
HDMI v2.0
30/36 бит / пиксель, RGB или YUV, 6 Гбит / с на компонент цвета
4K, UltraHD, 2K, HD и SD с поддержкой HFR до 60p (4: 2: 2), 10-бит и 8-бит
* SDI-соединения являются двунаправленными. Для 2K / HD захват и мониторинг могут осуществляться одновременно. Для 4K / UltraHD с 12G-SDI захват и мониторинг также могут выполняться одновременно. Для 4K / UltraHD с 3G-SDI все четыре соединения должны использоваться для входа или выхода. Кроме того, настроенные входы 12G-SDI, 6G-SDI поддерживают только UltraHD / 4K.
** Поддержка глубины в битах зависит от приложения. Обратитесь к производителю программного обеспечения для совместимости.

Видео выходы
12G-SDI *, SMPTE-2082, 12-разрядный **, 10-разрядный и 8-разрядный
6G-SDI *, SMPTE-2081, 10-битный и 8-битный
3G-SDI, SMPTE-259/292/296/424, 12-битный *, 10-битный и 8-битный
4K / UltraHD 4: 4: 4 (4x BNC)
1.5G-SDI, SMPTE 372M, Dual Link HD 4: 4: 4 (2x BNC), 12-разрядный **, 10-разрядный и 8-разрядный
1.5G-SDI, SMPTE 292M, Single Link 4: 2: 2 (1x BNC), 10-битный и 8-битный
HDMI v2.0
30/36 бит / пиксель, RGB или YUV, 6 Гбит / с на компонент цвета
4K, UltraHD, 2K, HD и SD с поддержкой HFR до 60p (4: 2: 2), 10-бит и 8-бит
Поддержка HDR 10 - метаданные HDR Infoframe, совместимые с HDMI 2.0a / CTA-861.3
Поддержка HLG - совместима с HDMI 2.0b / CTA-861-G ***
* SDI-соединения являются двунаправленными. Для 2K / HD захват и мониторинг могут осуществляться одновременно. Для 4K / UltraHD с 12G-SDI захват и мониторинг также могут выполняться одновременно. Для 4K / UltraHD с 3G-SDI все четыре соединения должны использоваться для входа или выхода. Кроме того, 12G-SDI, сконфигурированные выходы 6G-SDI поддерживают только UltraHD / 4K.
** Поддержка глубины в битах зависит от приложения. Обратитесь к производителю программного обеспечения для совместимости.
*** Поддержка HLG зависит от приложения. Обратитесь к производителю программного обеспечения для совместимости.

Аудио входы цифровые
16-канальный, 24-битный и 16-битный встроенный звук SDI, частота дискретизации 48 кГц, синхронный
8-канальный, 24 и 16-битный HDMI встроенный звук, частота дискретизации 48 кГц, синхронный Аудио входы аналоговые
8-канальный, 24 и 16-битный аналогово-аналоговый звук, частота дискретизации 48 кГц, сбалансированный, с использованием отраслевого стандарта 8x XLR на отводном кабеле DB-25 (кабель не входит в комплект)
+24 дБн в полном масштабе цифровой (0 дБFS)
+/- 0,2 дБ частотная характеристика от 20 до 20 кГц
Вход поддерживается для каналов 1-8, 1-4 или 5-8 в зависимости от выбранной конфигурации Аудио Выходы Цифровые
16-канальный, 24-битный SDI встроенный звук, частота дискретизации 48 кГц, синхронный
8-канальный, 24-битный HDMI встроенный звук, частота дискретизации 48 кГц, синхронный Аудио Выходы Аналоговые
8-канальный 24-битный аналогово-цифровой звук, частота дискретизации 48 кГц, сбалансированный, с использованием отраслевого стандарта 8x XLR на отводном кабеле DB-25 (кабель не входит в комплект)
+24 дБн в полном масштабе цифровой (0 дБFS)
+/- 0,2 дБ частотная характеристика от 20 до 20 кГц
Выход поддерживается на каналах 1-8, 1-4 или 5-8 в зависимости от выбранной конфигурации

DSK
Поддерживает графику до 2K / HD с альфа-каналом поверх видео, матовым или кадровым буфером, или контент кадрового буфера для входящего видео или матового

Преобразование с понижением частоты 4K / UltraHD
В режиме реального времени выделенный выходной сигнал преобразования 4K (1x BNC)
Преобразование 4K в 2K
Преобразование UltraHD в HD

Синхронизация и LTC I / O
1 выход BNC LTC
1x BNC, назначаемый на эталонное видео или вход LTC

Синхронизация
Аналоговый цветной черный (1 В) или композитная синхронизация (2 или 4 В) или трехуровневая синхронизация HD (1 В)
Опорный вход заканчивается на 75 Ом, когда Genlock установлен на Ref In

Размер (шхдх)
222,0 х 206,0 х 41,9 мм

Вес
1,6 кг

Питание (только устройство)
10-20 В, 30 Вт типично, 36 Вт макс., 70 Вт макс. С подачей питания USB-C на внешние устройства

Окружающая обстановка
Безопасный диапазон рабочих температур: от 0 до 40 C
Безопасная температура хранения (при выключенном питании): от -40 до 60 C
Рабочая относительная влажность: 10-90% без конденсации
