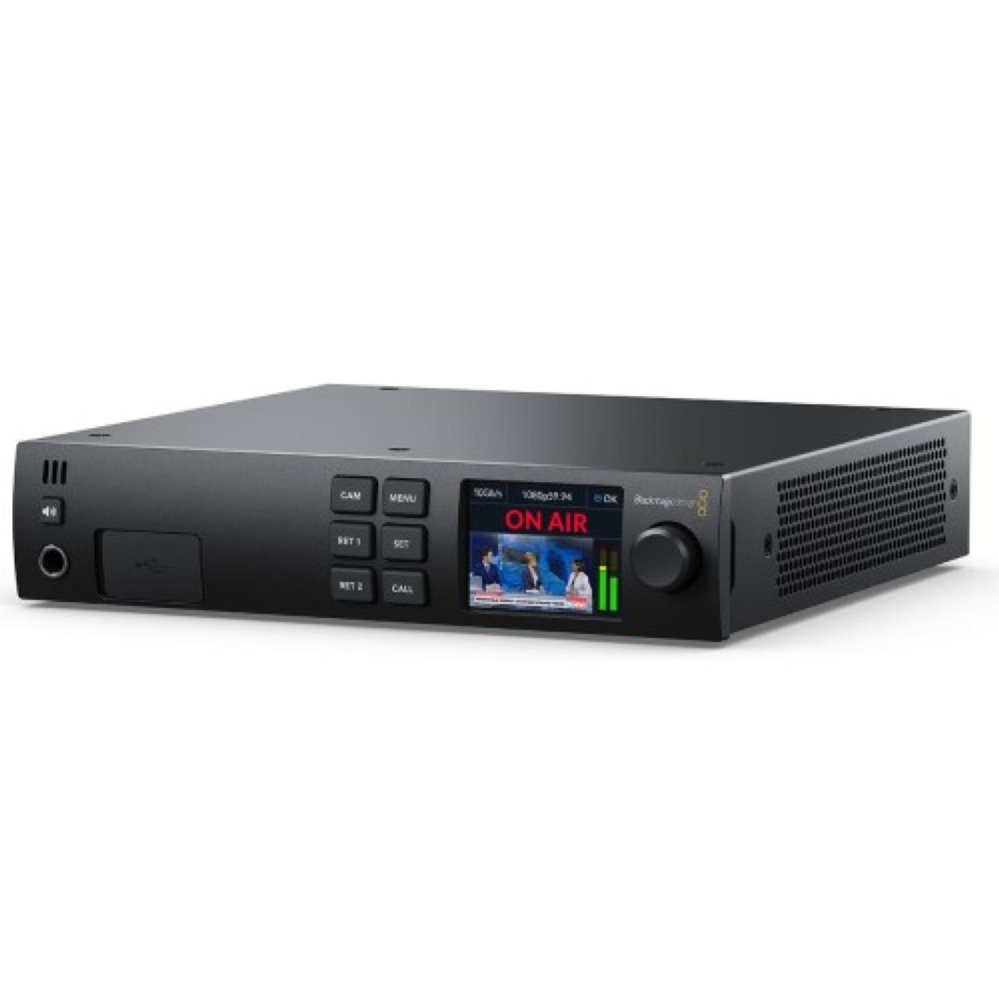

Blackmagic Studio Converter конвертер
- Категории: Blackmagic камеры и камерные каналы, Видеокамеры Blackmagic Design
- Производитель: Blackmagic Design
С 10G Ethernet на Blackmagic Studio Converter и Blackmagic Studio Camera 4K Pro вы можете подключать все сигналы камеры с помощью одного соединения Ethernet IP. Это означает, что камерный канал, обратный канал программы, временной код, синхросигнал, талли, двусторонняя связь и управление передаются по одному кабелю. Это те же преимущества, что дает SMPTE-оптоволокно, но стандартный медный Ethernet-кабель 10 Гбит/с намного дешевле. Blackmagic Studio Converter позволяет подключать все видео, аудио и двустороннюю связь в студии. Он также включает в себя массивный блок питания, который питает камеру по кабелю Ethernet, поэтому вам даже не нужен источник питания рядом с камерой!
Тот же рабочий процесс, что и оптоволокно SMPTE, но с использованием недорогих медных кабелей Ethernet 10G. Этот преобразователь будет питать камеру через кабель Ethernet и преобразовывать обратные каналы камеры и программы в SDI.

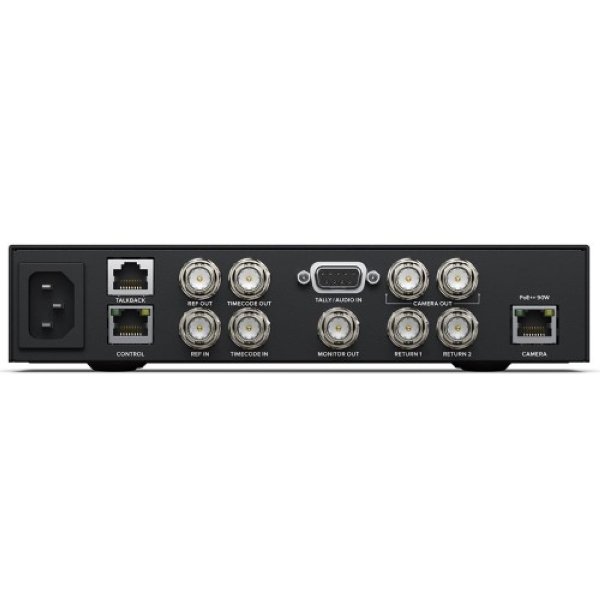

Разъемы
Видеовход SDI
2
Видеовыход SDI
2
SDI-выходы мониторинга
1
Скорость передачи через SDI
1,5 Гбит/с; 3?Гбит/с; 6?Гбит/с и?12?Гбит/с
Встроенный динамик
Монофонический
Ввод аналогового звука
Для поддержки двух каналов программного аналогового звука предусмотрен 9-контактный?разъем
Вывод аналогового звука
Через один 6,35-мм разъем для?наушников
Ввод звука через SDI
RETURN 1?с?двумя каналами программного звука, встроенными в?сигнал?1,5G/3G/6G/12G-SDI.
Четыре канала (13, 14, 15 и?16) для двусторонней?связи.
RETURN 2?с?двумя каналами звука, встроенными в?сигнал?1,5G/3G/6G/12G-SDI.
Вывод звука через SDI
Два канала программного звука, встроенные в?сигнал?1,5G/3G/6G/12G-SDI.
Четыре канала (13, 14, 15 и?16) для двусторонней?связи.
Разъемы для тайм-кода
Один BNC-вход и?один?BNC-выход
Разъемы синхронизации
Один BNC-вход и?один?BNC-выход.
Tri-Sync или?Blackburst.
Двусторонняя связь
Двусторонняя связь для технического персонала на SDI-каналах 13?и?14.
Двусторонняя связь для производственной группы на SDI-каналах 15?и?16.
Разъем RJ-45 для внешних аналоговых систем двусторонней?связи.
Экран
ЖК-дисплей 2,2?дюйма
Ethernet
Один разъем 10 Гбит/с PoE RJ-45 для подключения камеры сетевым кабелем Cat 6A согласно требованиям к?оптоволокну по стандарту SMPTE.?
Один разъем 1?Гбит/с для внешнего управления и?обновления?ПО.
Подключение к компьютеру
Один порт?USB-C
Стандарты и форматы
Форматы HD
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97,?
1080p/30; 1080p/50; 1080p/59,94; 1080p/60,?
1080i/50; 1080i/59,94; 1080i/60?
Форматы Ultra HD
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97,?
2160p/30; 2160p/50; 2160p/59,94; 2160p/60?
Интерфейс?SDI
В соответствии со стандартами SMPTE 292M, SMPTE 372M, SMPTE 424M, SMPTE 425M level A?и?level B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и?SMPTE?2082-10
Дискретизация звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24?бит)
Цветовая субдискретизация
4:2:2
Цветовое разрешение
10?бит
Цветовое пространство
REC 709, REC?2020
Скорость передачи данных
SDI-интерфейс с?поддержкой HD, 3G-SDI, 6G-SDI?и?12G-SDI
Управление

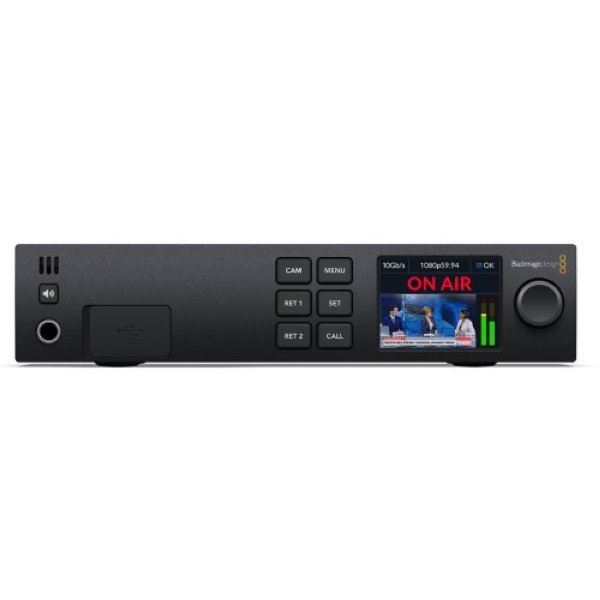

Встроенная панель управления
Семь кнопок, круглая ручка для управления устройством и?цветной дисплей 2,2 дюйма для вывода настроек?меню
Внешнее управление
Через разъем Ethernet RJ-45?1?Гбит/с
Программное обеспечение
ПО в комплекте
Camera Utility для обновления?прошивки
Операционные системы
Mac 10.15 Catalina,
Mac 11.1 Big Sur или более поздняя?версия
Windows 10?(64-разрядная версия)
Питание
Питание
Вход?100-240 В?переменного?тока
Питание
Один встроенный блок питания?100-240 В?переменного тока, 50/60?Гц
Потребляемая мощность
Максимум 40 Вт плюс потребляемая мощность?камеры
Дополнительные
аксессуарыBlackmagic Universal Rack Shelf
Blackmagic Studio Camera 4K?Pro
Физические размеры
Условия эксплуатации
Рабочая температура
от 0° до 45°?C
Температура хранения
от -20° до 45°?C
Относительная влажность
от 0% до 90% (без?конденсации)
Комплект поставки
Blackmagic Studio Converter
