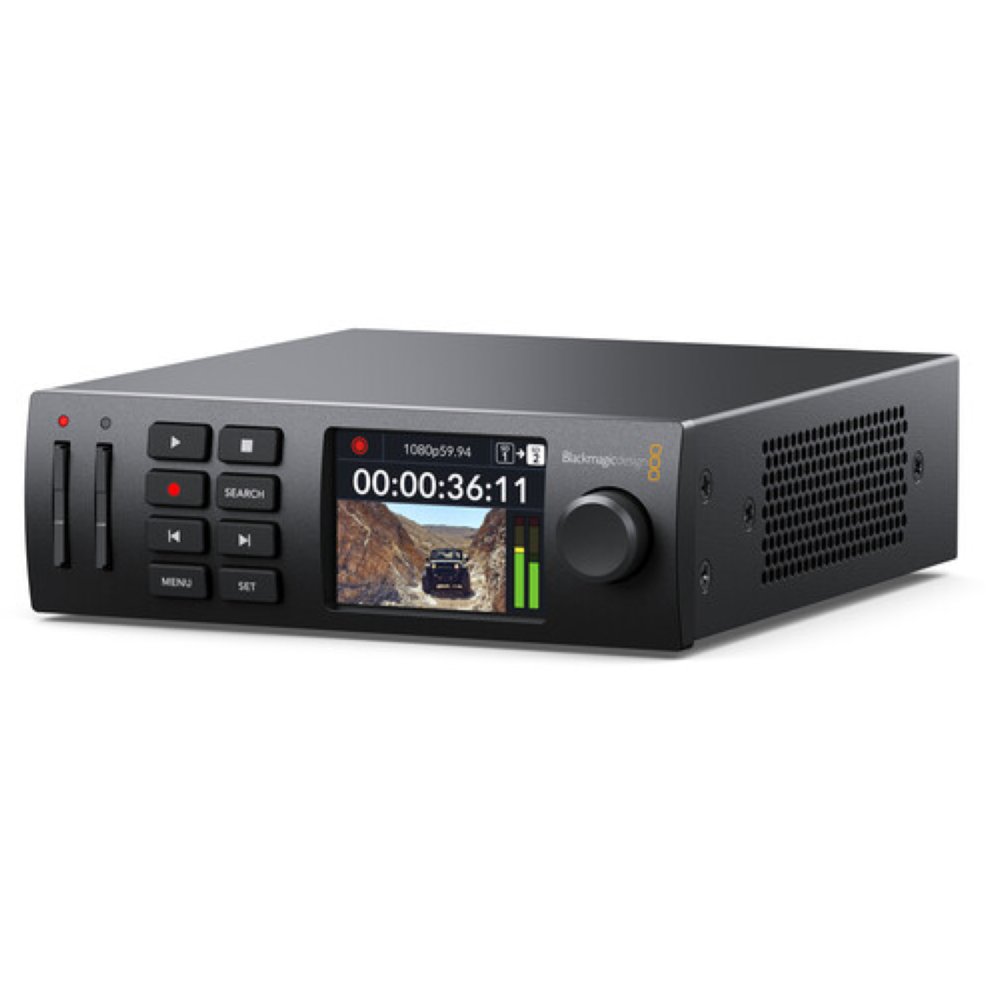

Рекордер HyperDeck Studio HD Mini

HyperDeck Studio HD Mini самая компактная модель основана на форм-факторе Teranex Mini. Эта модульная конструкция означает, что вы можете использовать полку Teranex Mini Rack Shelf для монтажа в стойку трех HyperDeck Studio HD Mini в одной стойке или комбинировать их с другими продуктами, такими как коммутаторы, преобразователи или потоковые процессоры. Устройство может казаться небольшим, но в нем по-прежнему присутствуют мощные функции, такие как вход и выход 3G-SDI, выход HDMI, два слота для носителей SD-карт, встроенные генераторы синхросигнала и тайм-кода, элементы управления на передней панели и входы питания обоих типов - переменного и постоянного тока. Есть даже возможность подключить USB к компьютеру, поскольку HyperDeck Studio HD Mini работает как веб-камера, поэтому можно использовать любое программное обеспечение для видео!

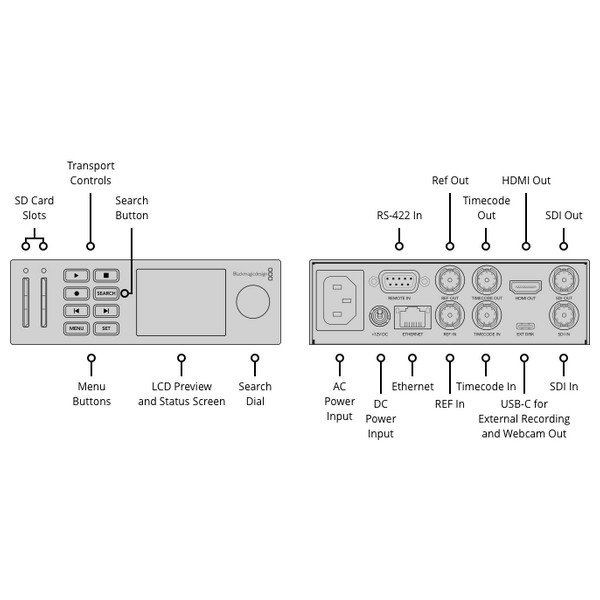

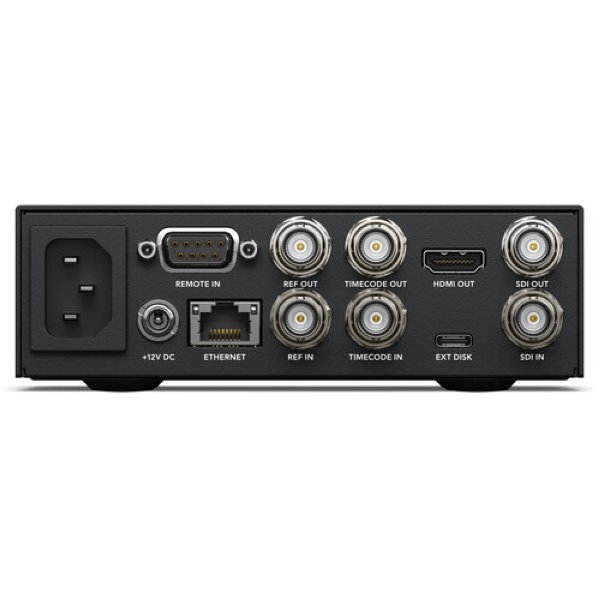

Разъемы

Видеовход SDI ... 1
Видеовыход SDI ... 1
Скорость передачи через SDI ... 270 Мбит/с; 1,5 Гбит/с и 3 Гбит/с
Видеовыход HDMI ... 1
Экран ... ЖК-дисплей 2,2 дюйма
Разъемы для тайм-кода ... Один BNC-вход и один BNC-выход
Разъемы синхронизации ... Один BNC-вход и один BNC-выход Tri-Sync или Blackburst
Ввод звука через SDI ... 16-канальный встроенный звук
Вывод звука через SDI ... 16-канальный встроенный звук
Вывод звука через HDMI ... 8-канальный встроенный звук
Дистанционное управление ... Один вход RS-422
Настройка рекордера ... По интерфейсу или протоколу Blackmagic HyperDeck Ethernet
Ethernet ... 1 Гбит/с
Подключение к компьютеру ... Один порт USB-C 3.0 (до 5 Гбит/с) для записи на внешний накопитель,
                                                    распознавания устройства как веб-камеры, конфигурации и обновления ПО

Стандарты и форматы
Форматы SD ... 525i/59,94 NTSC; 625i/50 PAL
Форматы HD ... 720p/50; 720p/59,94; 720p/60
                          1080i/50; 1080i/59,94; 1080i/60
                          1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
                          1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
Форматы 2K DCI … 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI
Интерфейс SDI … В соотв. со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M,
                              SMPTE 424M, SMPTE 425M level A и B, SMPTE 2084 и SMPTE 2108-1
Поддержка метаданных через SDI … HD RP188 и поддержка скрытых субтитров CEA-708.
                                                               Поддержка HDR-метаданных при передаче через SDI.
Поддерживаемые форматы HDMI … 525i/59,94 NTSC; 625i/50 PAL,
                                                             720p/50; 720p/59,94; 720p/60,
                                                             1080i/50; 1080i/59,94; 1080i/60,
                                                             1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60,
                                                             2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI
Дискретизация звука … Телевизионный стандарт (разрядность 24 бит, частота дискретизации 48 кГц)
Цветовая субдискретизация … 4:2:2 YUV
Цветовое разрешение … 10 бит
Цветовое пространство … REC 601, REC 709, REC 2020
Поддержка HDR … Hybrid Log-Gamma, ST2084 300, ST2084 500, ST2084 800, ST2084 1000, ST2084 2000, ST2084 4000, ST2084
Скорость передачи данных … Автоматическое определение стандартов SD и HD
Защита авторского права … Вход HDMI не позволяет вести запись с защищенных источников.
                                                Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.

Медиа
Медиа … Два слота для SD-карт
                Один порт USB-C 3.0 для записи на внешний диск в стандартах SD, HD и 2K DCI
Тип накопителя … Карты SD UHS-I и UHS-II
Форматирование накопителя … Поддержка файловых систем exFAT (Windows, Mac) и HFS+ (Mac)
Поддерживаемые кодеки … ProRes HQ QuickTime, ProRes 422 QuickTime, ProRes LT QuickTime, ProRes Proxy QuickTime для всех форматов до 1080p/60.
                                                DNxHD 220x, DNxHD 220x MXF, DNxHD 145, DNxHD 145 MXF, DNxHD 45, DNxHD 45 MXF для форматов 720p и 1080p HD до 60 fps.
                                                H.264 High 4:2:0 8 бит, H.264 Medium 4:2:0 8 бит, H.264 Low 4:2:0 8 бит для всех форматов до 1080p/60.

Управление

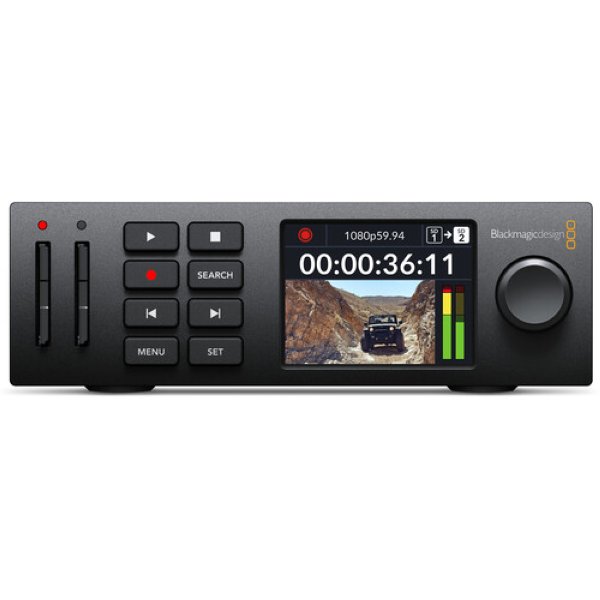

Встроенная панель управления … Восемь кнопок для управления устройством и воспроизведением, круглая ручка поиска и цветной дисплей 2,2 дюйма
Внешнее управление … Порт RS-422 для управления декой, запуск/остановка записи по SDI-сигналу и тайм-коду. Имеется Blackmagic HyperDeck Ethernet Protocol.
                                         Поддержка передачи файлов по FTP.

Программное обеспечение
ПО в комплекте … ОС Blackmagic
                                Blackmagic HyperDeck Setup
                                Обновление ПО происходит при запуске системы или с помощью Blackmagic HyperDeck Setup через порт USB
Операционные системы … Mac 10.15 Catalina,
                                              Mac 11.1 Big Sur или более поздняя версия
                                               Windows 10 (64-разрядная версия)
Дисплей … Встроенный ЖК-дисплей 2,2 дюйма для вывода видео, звука, тайм-кода и настроек меню.
                    Светодиодные индикаторы над слотами SD-карт.

Питание
Питание … Один встроенный блок питания 100-240 В переменного тока, 50/60 Гц.
                   Одно 5,5-мм гнездо 12 В DC с фиксатором для внешнего источника питания или батареи.
Потребляемая мощность … 50 Вт (макс.)

Аксессуары
Дополнительные аксессуары … HyperDeck Extreme Control
                                                       Teranex Mini Rack Shelf
Физическая установка … 1/3 RU по ширине, 1 RU по высоте

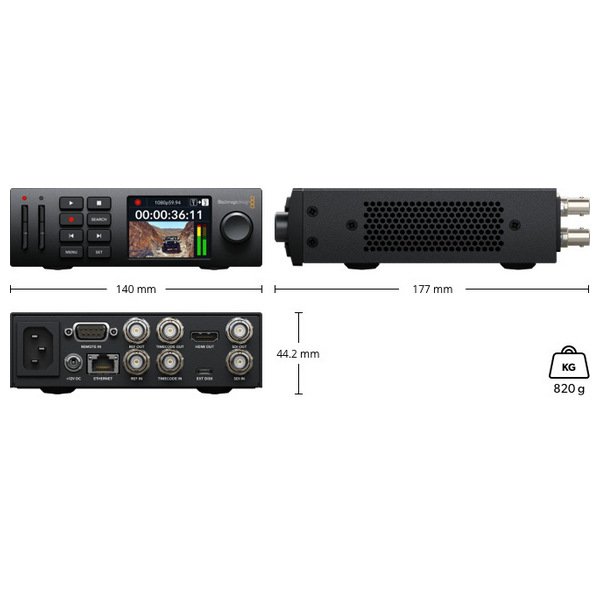

Физические размеры … 140 х 177 х 44,2 мм (ШДВ)

Условия эксплуатации
Рабочая температура … от 0° до 40° C
Температура хранения … от -20° до 60° C
Относительная влажность … от 0% до 90% (без конденсации)
Комплект поставки … HyperDeck Studio HD Mini
