Описание

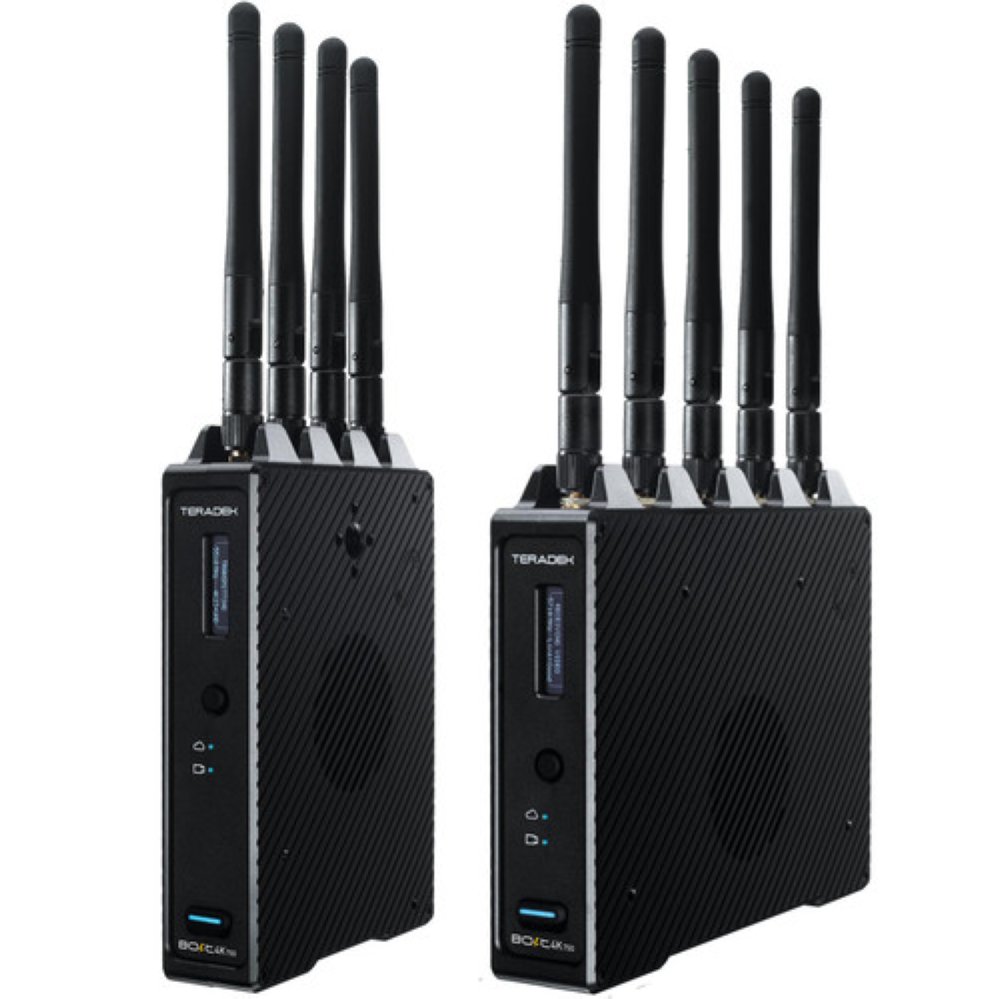

Teradek Bolt 4K 750 12G-SDI/HDMI Wireless Video Kit беспроводной Tx и Rx комплект, предназначенный для передачи и приема видео сигнала на расстоянии до 228 метров. Этот комплект позволяет передавать несжатое видео 1080p и 2160p со скоростью 60 кадров в секунду с задержкой менее 1 мс. Соответствие True HDR означает, что Bolt 4K совместим со стандартами HLG, PQ и HDR-10 для удобного рабочего процесса HDR. Прилагаемый передатчик может отправлять видеосигналы на шесть отдельных приемников и совместим со всеми моделями Bolt 4K. Он оснащен 12G-SDI, HDMI 2.0 и транзитным выходом 12G-SDI. Приемник имеет два разъема 12G-SDI и разъем HDMI 2.0. Беспроводная связь позволяет отправлять команды управления Пуск / Стоп, тайм-код и другие вспомогательные данные. Приемник позволяет загружать и применять пользовательские 3D LUTы.
Свойства
Диапазон до 228,6 м
Задержка видео менее 1 мс
True HDR: HLG, PQ, HDR-10 и 3D LUT’s

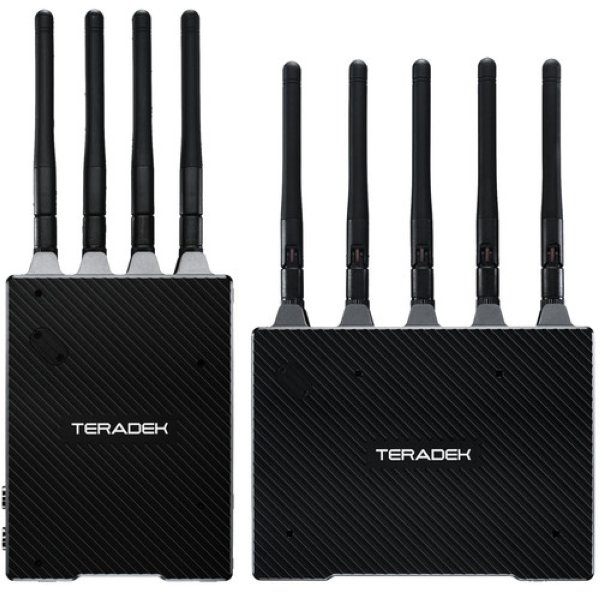

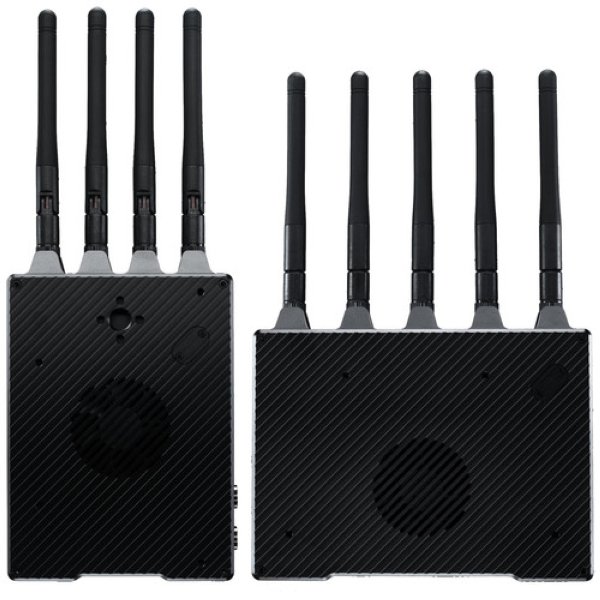

Один передатчик и один приемник
Передача сигналов до 4K
12G-SDI и HDMI 2.0
Понижающая и повышающая конверсия (4К в 1080р и 1080р в 4К)
Спецификация
Беспроводной интерфейс
Рабочее расстояние…………………......228,6 м (прямой видимости)
Количество каналов……………………2
Частотный диапазон…………………...не-DFS Частоты
от 5,19 до 5,23 ГГц,
oт 5,75 до 5,79 ГГц
Частоты DFS
от 5,27 до 5,67 ГГц
RF мощность…………………………....19 дБм
Wi-Fi……………………………………..5 ГГц
Интерфейсы
Порты антенны передатчика……......…4 х RP-SMA

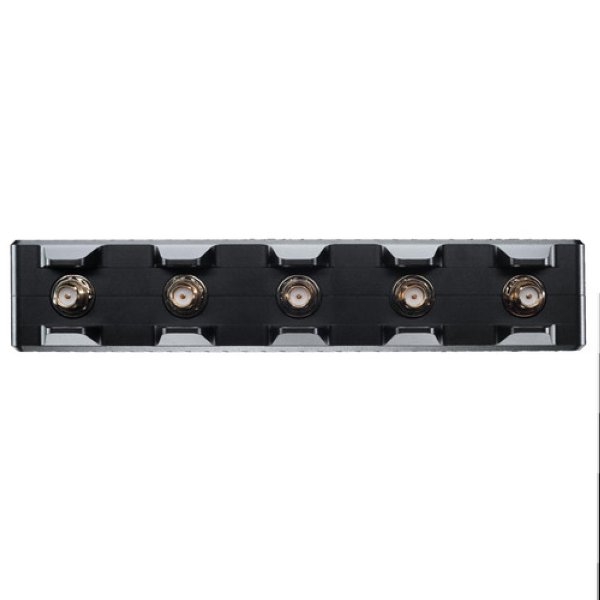

Порты приемника антенны………....…5 х RP-SMA
Видео разъемы передатчика…….......…1 вход BNC (12G-SDI), 1 вход HDMI (HDMI 2.0), 1 выход BNC (12G-SDI)

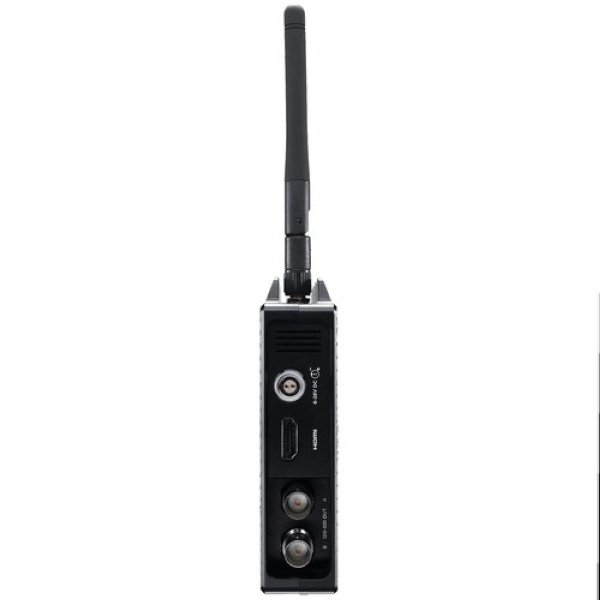

Видео разъемы приемника……….........2 выхода BNC (12G-SDI), 1 выход HDMI (HDMI 2.0)
Разъем USB передатчика……………....1 х USB Micro-B
Разъем USB приемника…………….….1 х USB (не указано Тип)
Встроенное аудио……………………....HDMI: 2-канальный, SDI: 2-канальный
Поддержка формата
Совместимость системы вещания……NTSC, PAL
Видео формат…………………………..HDMI: 4: 4: 4 RGB, 8 бит; DCI 4K /1080p / 1080PsF / 1080i / 720p / 576p / 576i / 480p / 480i; 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 к/с
SDI / BNC: 4: 2: 2 YCC 10-бит DCI 4K / 1080p / 1080PsF / 1080i / 720p / 576p / 576i / 480p / 480i 23,98, 24, 25, 29,97, 30, 50, 59,94, 60 к/с
Аудио Формат………………………….2-канальный 24-битный 48 кГц
Соответствие стандарту видео………..SMPTE ST-2082-1
Timecode……………………………..….да
Поддержка LUT…………………….…..17 х 17 х 17 3D
Питание
Разъем питания передатчика……….....1 х 2-контактный вход LEMO (от 6 до 28 В постоянного тока)
Разъем питания приемника…………...1 х 2-контактный вход LEMO (от 6 до 28 В постоянного тока)
Потребляемая мощность передатчика...(20 Вт)
Потребляемая мощность приемника…. (18 Вт)
Общая
Рабочая Температура………………..… от 0 до 40 ° C

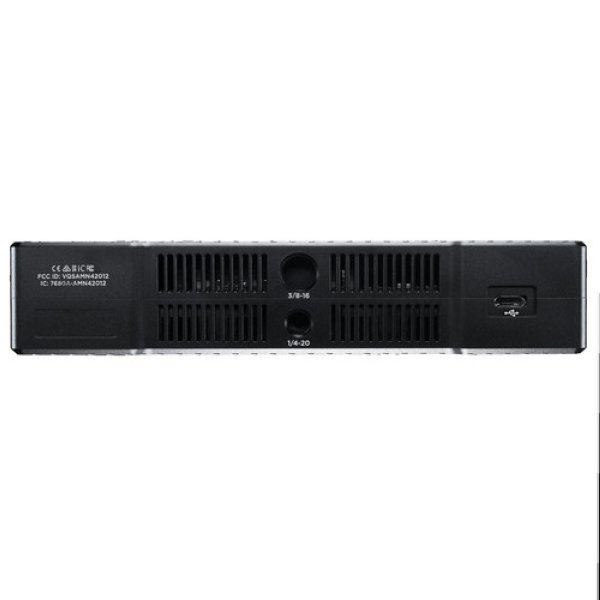

Монтаж передатчика…………………...1 х 1/4 "-20, 1 х М3 отверстия
Монтаж приемника…………………….1 х 1/4 "-20, 1 х М3 отверстия
Материалы ……………………………...Алюминий, печатная плата
Размеры передатчика…………………...132 х 91 х 27 мм
Размеры приемника…………………… 139 х 112 х 27 мм
Вес передатчика……………………...…357 г
Вес приемника ……………………….....431 г
