UltraStudio 4K Mini устройство ввода-вывода видеосигнала

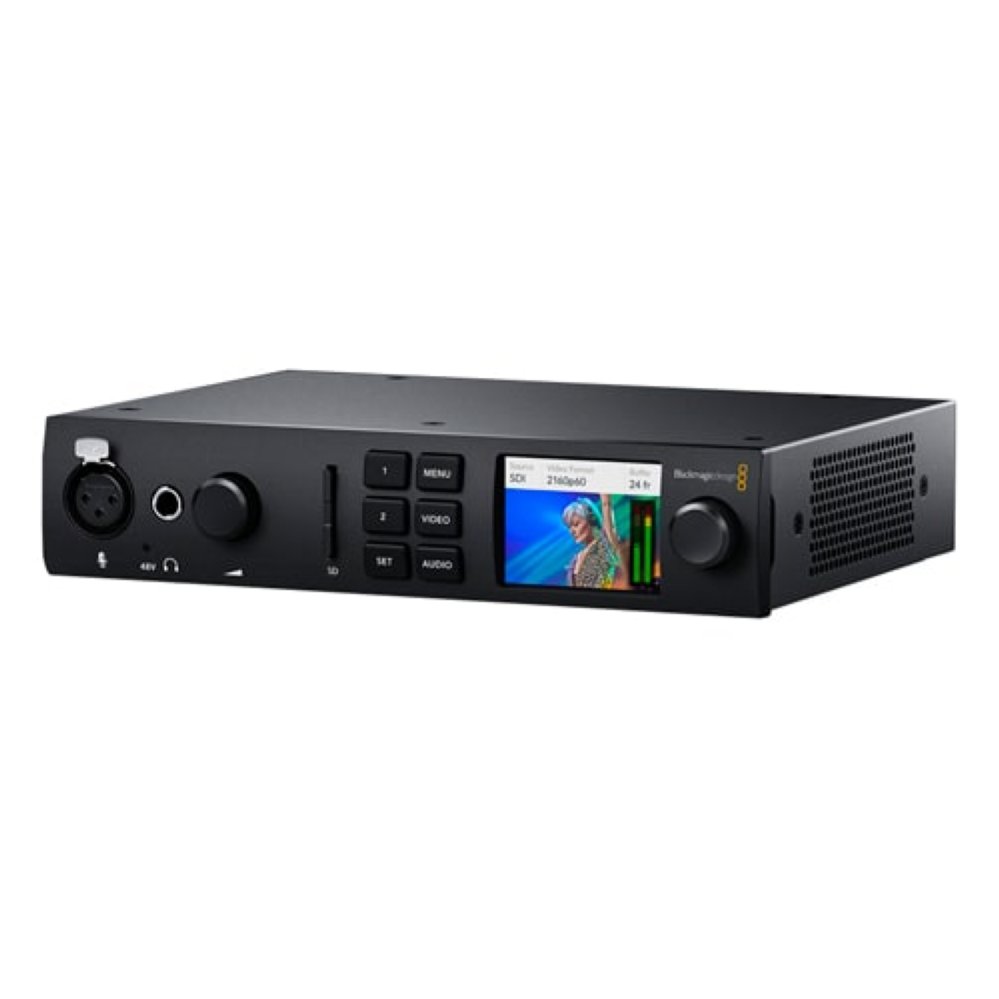

UltraStudio 4K Mini – устройство видеозахвата и вывода на основе аппаратного интерфейса Thunderbolt 3. Благодаря компактному размеру отлично подходит для использования в ПТС, а так же как настольного оборудования в маленьких студиях, или для ведения прямой записи с камер во время съемок вне студии.

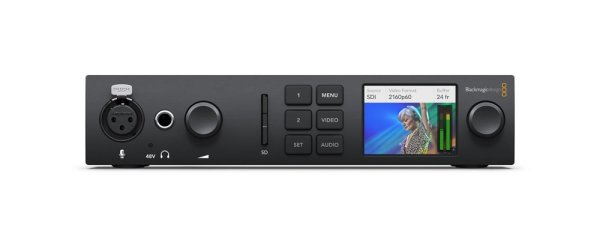

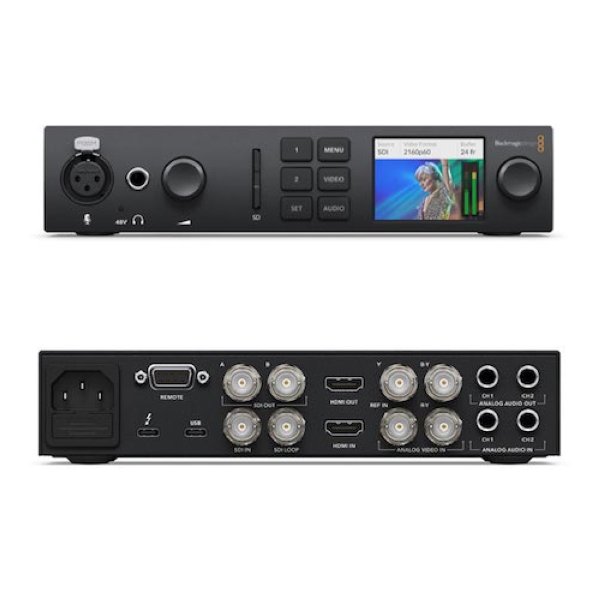

Передняя панель UltraStudio 4K Mini имеет небольшой ЖК-экран для мониторинга видео и управления, XLR-разъем для микрофона, разъем 1/4 дюйма для наушников, USB-разъем для подключения клавиатуры и мыши. BNC-разъемы и HDMI-разъемы для видеосигнала выведены на заднюю панель.
Учитывая требования новейших видеотехнологий UltraStudio 4K Mini сконструировано так, что бы можно было подключить почти любую видеотехнику (профессиональные SDI разъемы, HDMI 2.0 и аналоговые разъемы для трансляции HDR-видео в 8-, 10- и 12-битовом качестве c разрешением от SD до 4K DCI с кадровой частотой 60 fps).
Наличие интерфейса 12G-SDI обеспечивает возможность проводить кеинг видеоматериала в реальном времени (до 2160p/30).
В устройстве есть встроенный SD-картридер, благодаря чему карту памяти камеры можно добавить в список дисков компьютера и сразу же приступать к монтажу видеоматериала.

Поставляется в следующей комплектации:
UltraStudio 4K Mini
SD-карта с ПО и руководством пользователя Разъемы:
Видеовходы SDI: 1
Видеовыходы SDI:
2  программных выхода, 1 сквозной выход
Скорость передачи через SDI 270 Мбит/с и 1,5/3/6/12 Гбит/с
Входы аналогового видео:
Компонентный интерфейс YUV или композитный NTSC/PAL.
Компонентный переключается между SD и HD.
Ввод аналогового звука:
2 канала балансного аналогового звука через гнездовые разъемы 1/4 дюйма
Вывод аналогового звука:
2 канала балансного аналогового звука через гнездовые разъемы 1/4 дюйма
Ввод звука через SDI:
16 встроенных каналов (SD, HD, 2K, UHD и 4K)
Вывод звука через SDI:
16 встроенных каналов (SD, HD, 2K, UHD и 4K)
Видеовходы HDMI 2.0b: 1
Видеовыходы HDMI 2.0b: 1
Ввод звука через HDMI-вход:
8 встроенных каналов (SD, HD, UHD и 4K)
Вывод звука через HDMI-выход:
8 встроенных каналов (SD, HD, UHD и 4K)
Микрофонный вход:
Вход XLR с возможностью переключения на фантомное питание 48 В при помощи программного управления.
Синхровход:
Tri-Sync или Blackburst
Управление устройствами:
Порт RS-422 для управления декой, совместимый с оборудованием Sony.
Последовательные порты TxRx с изменяемым направлением под программным управлением. USB:
1 x USB-C 3.1 Gen 1 (до 5 Гбит/с)
Подключение к компьютеру:
Thunderbolt 3 (Mac, Windows и Linux) с возможностью зарядки от источника напряжением 45 Вт
Поддерживаемые кодеки:
AVC-Intra, AVCHD, Canon XF MPEG2, Digital SLR, DV?NTSC, DV?PAL, DVCPRO50, DVCPROHD, DPX, HDV, HEVC, XDCAM EX, XDCAM HD, XDCAM HD422, DNxHR и DNxHD, Apple ProRes 4444, Apple ProRes 422 HQ, Apple ProRes 422, Apple ProRes LT, Apple ProRes 422 Proxy, несжатое 8-битное видео 4:2:2, несжатое 10-битное видео 4:2:2, несжатое 10-битное видео 4:4:4
Программное обеспечение в комплекте:
DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic для Mac OS и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic для Linux.
Обновление внутреннего ПО:
Через программный драйвер, запускаемый в начале работы или через функцию обновления
Стандарты SDI-видео:
Форматы SD:
525i/59,94 NTSC; 625i/50 PAL
Форматы HD:
720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30; 1080i/50; 1080i/59,94; 1080i/60
Форматы 2K:
2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI; 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI
Форматы Ultra HD:
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60 Форматы 4K:
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
Форматы 3D (только вывод):
720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30; 1080i/50; 1080i/59,94; 1080i/60; 2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI; 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI; 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI
Интерфейс SDI:
В соответствии со стандартами SMPTE 259M, SMPTE 274M, SMPTE 296M, SMPTE 424M, SMPTE 425M Level A и Level B, SMPTE 2036-1, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2082-10 и SMPTE ST2108-1
Поддержка метаданных через SDI:
RP 188/SMPTE 12M-2 и скрытые субтитры
Скорость передачи данных:
Интерфейс SDI позволяет переключаться между SD, HD, 2K, UHD и 4K
Дискретизация SDI-звука:
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки SDI-изображения:
4:2:2, 4:4:4
Цветовое разрешение SDI:
8 и 10 бит YUV (4:2:2) в любых 2D-форматах;
8, 10 и 12 бит RGB (4:4:4) в 2D-форматах до 4Kp/30 DCI 8 и 10 бит YUV (4:2:2) в любых 3D-форматах;
8, 10 и 12 бит RGB (4:4:4) в 3D-форматах до 2Kp/60 DCI
Цветовое пространство SDI:
REC 601, REC 709 и REC 2020
Стандарты HDMI-видео:
Форматы SD:
525i/59,94 NTSC; 625i/50 PAL
Форматы HD:
720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080i/50; 1080i/59,94; 1080i/60
Форматы Ultra HD:
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60 Форматы 4K:
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
Форматы 3D:
720p/50; 720p/59,94; 720p/60; 1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60; 1080i/50; 1080i/59,94; 1080i/60; 2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI Дискретизация HDMI-звука:
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки HDMI-изображения:
4:4:4, 4:2:2 и 4:2:0
Цветовое разрешение HDMI:
8, 10 и 12 бит
Настройка интерфейса HDMI:
HDMI 2.0b поддерживает Deep Color и HDR. Автоматическая настройка при подключении дисплея.
Скорость передачи данных:
Интерфейс HDMI позволяет переключаться между SD, HD, UHD и 4K
Размеры: 210 х 177 х 46,1 мм
Вес: 1,2 кг
Операционные системы:
Mac 10.13 High Sierra, Mac 10.14 Mojave или более поздняя версия
Windows 7, 8.1 и 10 (64-разрядная версия)
Linux
Питание:
Встроенный блок питания переменного тока 100-240 В
Потребляемая мощность: 75,3 Вт (макс.)
Условия эксплуатации:
Рабочая температура от 5° до 40° C
Температура хранения от -20° до 45° C
Относительная влажность от 0% до 90% (без конденсации)
