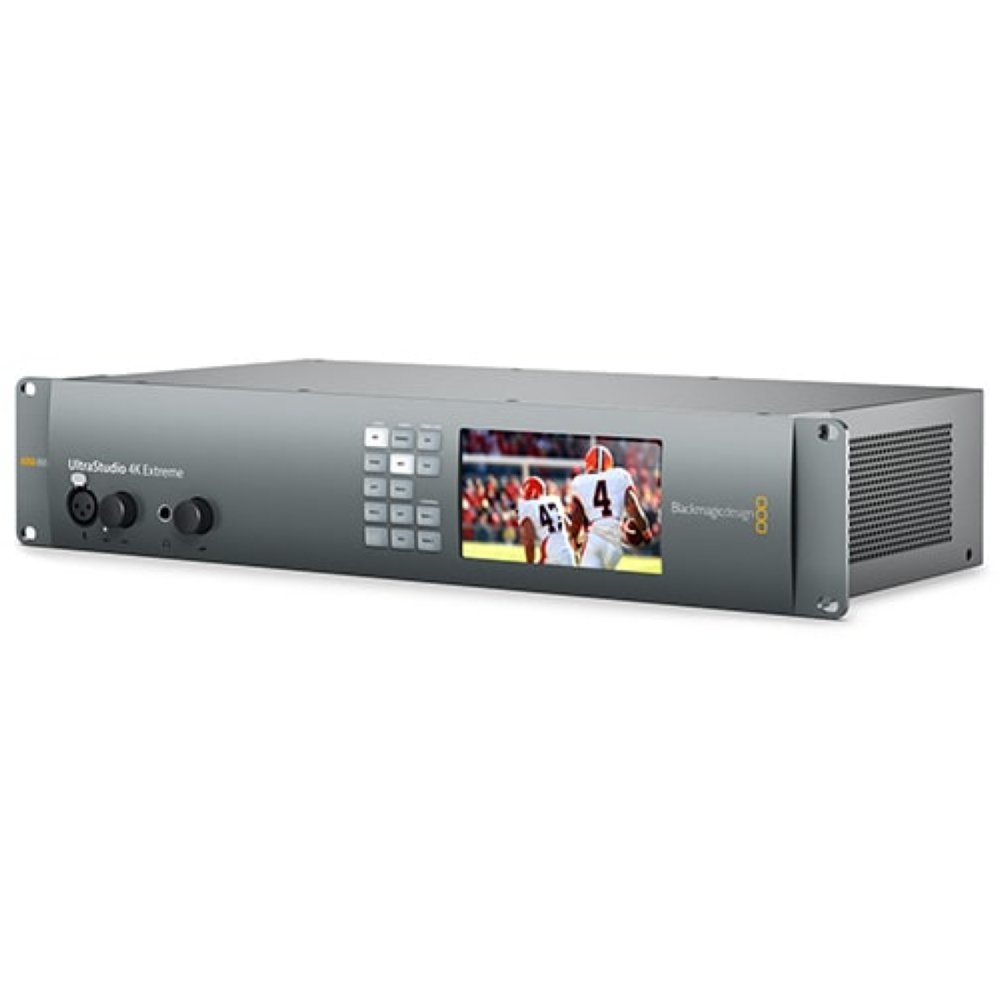

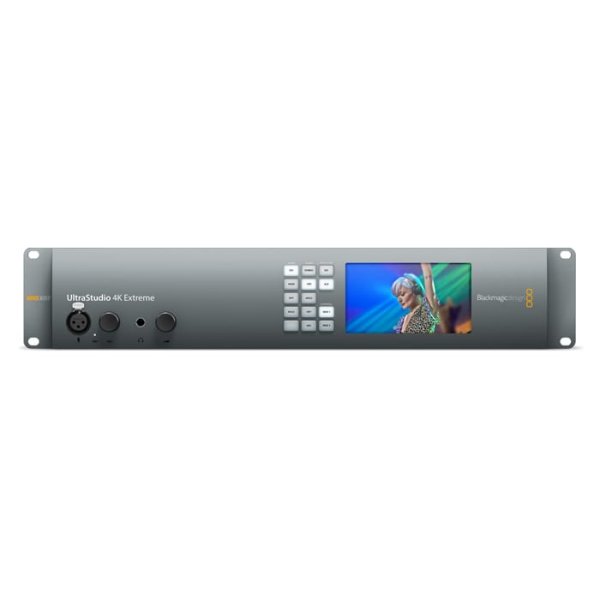

UltraStudio 4K Extreme 3 устройство ввода-вывода видеосигнала

Внешнее устройство ввода/вывода видеосигнала UltraStudio 4K Extreme 3 обеспечивает наилучшее качество захвата и вывода при подключении к компьютеру через порт Thunderbolt 3.
Полный набор профессиональных видео- и аудиоразъемов обеспечивает совместимость с самым разным оборудованием.

Универсальность устройств серии UltraStudio дает возможность работать со всеми популярными приложениями для монтажа видеоматериала. UltraStudio 4K Extreme 3 захватывает видео в SD, HD или даже в 4K DCI с камеры или деки и подает напрямую в программы для редактирования, создания спецэффектов и наложения графики.

Является отличным решением для постпроизводства звуковой дорожки для рекламных роликов, сериалов и фильмов.

С этим устройством ввода/вывода вам под силу осуществить любой проект вплоть до художественного фильма. Кроме того, UltraStudio 4K отлично подойдет для подключения к проекторам и обеспечения вывода высокого качества изображения на больших экранах во время демонстрации презентаций на конференциях или инсталляции видеоарта. А также для проведения трансляций массовых мероприятий (концертов, богослужений, крупных собраний, спортивных событий и т.д.)

UltraStudio 4K Extreme 3 идеально для грейдинга при помощи DaVinci Resolve благодаря высокой точности цветопередачи, поддержке высокого разрешения и стереоскопического 3D-видео.

В комплект поставки входит следующее ПО:
DaVinci Resolve, Media Express, Disk Speed Test, LiveKey, Blackmagic Desktop Video Utility и драйвер Blackmagic для Mac OS и Windows. Media Express, Blackmagic Desktop Video Utility и драйвер Blackmagic для Linux.

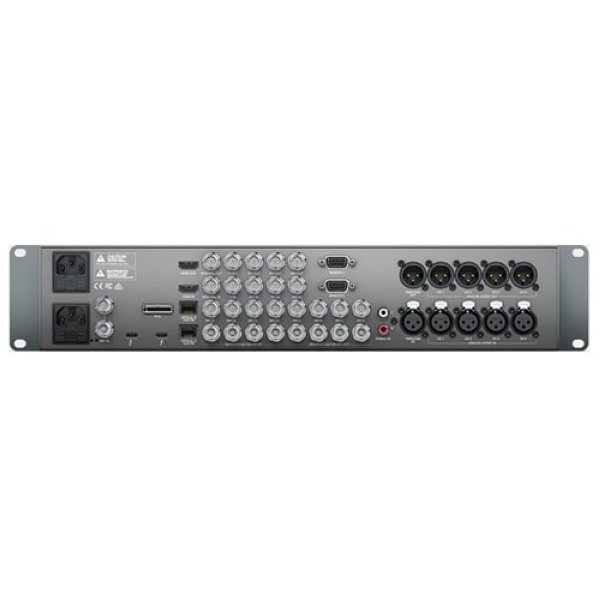

Разъемы:

Входы:
- 2 SDI x 12 Гбит/с и 2 SDI х 6 Гбит/с SD/HD/2K/4K. Поддержка 4:2:2/4:4:4 (один/два/четыре канала). Возможность переключения между 2D и 3D
- 1 вход аналогового видео - компонентный интерфейс YUV (3 разъема BNC), 1 композитный интерфейс NTSC/PAL (разъем BNC).
- 1 видео разъем HDMI 2.0 типа А с поддержкой 2160p/60.
- 1 микрофонный вход 48 В с разъемом XLR. Возможность переключения на фантомное питание на программном уровне управления.
- 1 XLR вход для ввода тайм-кода.
- 1 синхровход. Tri-Sync или Blackburst.

Выходы:
- 2 SDI x 12 Гбит/с и 2 SDI х 6 Гбит/с SD/HD/2K/4K. Поддержка 4:2:2/4:4:4 (один/два/четыре канала). Возможность переключения между 2D и 3D.
- дополнительные видеовыходы 2 x 12 Гбит/с и 2 х 6 Гбит/с SD/HD/2K/4K. Поддержка 4:2:2/4:4:4 (один/два/четыре канала). Возможность переключения между 2D и 3D
- 1 выход аналогового видео - компонентный интерфейс YUV (3 разъема BNC), 1 композитный интерфейс NTSC/PAL (разъем BNC).
- 1 видео разъем HDMI 2.0 типа А с поддержкой 2160p/60
- 1 XLR выход для вывода тайм-кода.
- 1 сковозной синхровыход. Tri-Sync или Blackburst

Оптический вход/выход (модули поставляются опционально):
2 порта 12 Гбит/с
Оптический интерфейс для SDI сигнала:
Поддержка двух дополнительных модулей SMPTE
Скорость передачи через SDI:
270 Мбит/с и 1,5/3/6/12 Гбит/с
Сквозной тракт SDI:
4 разъема с поддержкой регенерации сигнала (SD/HD/2K/4K).
Ввод аналогового звука:
4 канала балансного аналогового звука через разъемы XLR и 2 канала небалансного звука через разъемы RCA.
Вывод аналогового звука:
4 канала балансного аналогового звука через разъемы XLR профессионального уровня
Ввод AES/EBU звука:
2 канала небалансного звука через разъем BNC с преобразованием частоты дискретизации Вывод AES/EBU звука:
2 канала небалансного звука через разъем BNC
Ввод звука через SDI:
16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Вывод звука через SDI:
16 каналов, встроенных в сигналы SD, HD, 2K и 4K
Ввод звука через HDMI вход:
8 каналов, встроенных в сигналы SD, HD и 4K
Вывод звука через HDMI выход:
8 каналов, встроенных в сигналы SD, HD и 4K
Подключение к компьютеру:
Thunderbolt™ 3 (Mac OS и Windows), 4-линейная плата PCI Express второго поколения
Питание:
2 встроенных блока питания переменного тока с гнездом IEC C14. 120-240 В, 50-60 Гц

Стандарты SDI-видео:
Форматы SD:
525i/59,94 NTSC; 625i/50 PAL
Форматы HD:
720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30 1080i/50; 1080i/59,94; 1080i/60
Форматы 2K:
2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI;
2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI
Форматы Ultra HD:
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
Форматы 4K:
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
Форматы 3D:
720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
1080i/50; 1080i/59,94; 1080i/60
2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48; 2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI
Интерфейс SDI:
В соответствии со стандартами: SMPTE 259M, SMPTE 274M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M, SMPTE 435, SMPTE 2048-1, SMPTE 2081-10, SMPTE 2081-11, SMPTE 2082-10, SMPTE ST2108?1, ITU-R BT.656 и ITU-R BT.601
Поддержка метаданных через SDI:
RP 188/SMPTE 12M-2 и скрытые субтитры
Дискретизация SDI?звука:
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки SDI?изображения:
4:4:4 и 4:2:2
Цветовое пространство SDI:
REC 601, REC 709, REC 2020
Поддержка HDR:
Упаковка метаданных для систем PQ и HLG
Настройка интерфейса SDI:
Переключение на Quad Link 3 Гбит/с с помощью Blackmagic Desktop Video Utility. При использовании Single Link 12 Гбит/с на SDI A или Dual Link 6 Гбит/с на SDI A и B выполняется понижающая HD-конверсия на SDI C и D.

Стандарты HDMI-видео:
Форматы SD:
525i/59,94 NTSC; 625i/50 PAL
Форматы HD:
720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59,94; 1080p/60
1080i/50; 1080i/59,94; 1080i/60
Форматы Ultra HD:
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60 Форматы 4K:
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
Форматы 3D:
720p/50; 720p/59,94; 720p/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30
1080i/50; 1080i/59,94; 1080i/60
Дискретизация HDMI?звука:
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Частота выборки HDMI?изображения:
4:4:4, 4:2:2 и 4:2:0
Цветовое пространство HDMI:
REC 601, REC 709, REC 2020
Поддержка HDR:
Упаковка статических HDR-метаданных для систем PQ и HLG
Настройка интерфейса HDMI:
HDMI 2.0b поддерживает Deep Color и HDR. Автоматическая настройка при подключении дисплея.

Скорость передачи данных:
Видеоинтерфейсы HDMI и SDI позволяют переключаться между SD, HD, Ultra HD и 4K. При работе с компонентным аналоговым видео возможно переключение между SD и HD.
Защита авторского права:
Вход HDMI не позволяет вести сохранение с защищенных источников. Перед записью и распространением материалов необходимо во всех случаях обращаться к правообладателю.
Аппаратный кадровый буфер:
ARGB, BGRA (8 бит RGB 4:4:4:4), r210 (10 бит RGB 4:4:4), R12B и R12L (12 бит RGB 4:4:4) до 2160p/30.
2vuy (8 бит YUV 4:2:2) и v210 (10 бит YUV 4:2:2) во всех форматах.
Цветовое разрешение:
8, 10 и 12 бит RGB (4:4:4) в форматах до 2160p/30; 8 и 10 бит YUV (4:2:2) в любых форматах. Запись на компьютер:
Через два порта Thunderbolt 3 на Mac и Windows, а также с помощью платы PCI Express Gen 2 на Mac, Windows и Linux. Пакет Blackmagic Desktop Video SDK в комплекте поставки.

Операционные системы:
Mac 10.14 Mojave, Mac 10.15 Catalina или более поздняя версия
Windows 7, 8.1 и 10 (64-разрядная версия)
Linux

Физические размеры:
482 мм х 242 мм х 88 мм
Вес:
3,9 кг
Условия эксплуатации:
Рабочая температура от 5° до 40° C
Температура хранения от -20° до 45° C
Относительная влажность от 0% до 90% (без конденсации)
