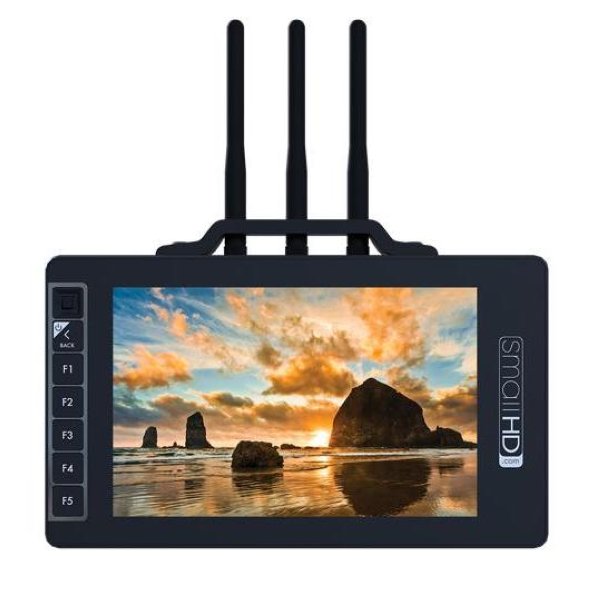

Bolt 703 7-дюймовый беспроводной монитор Комплект

Работа при дневном свете
703 монитор имеет яркость в 3000 нит при разрешении 7-дюймового экрана 1920х1080, и полностью поддерживает цветовое пространство REC 709

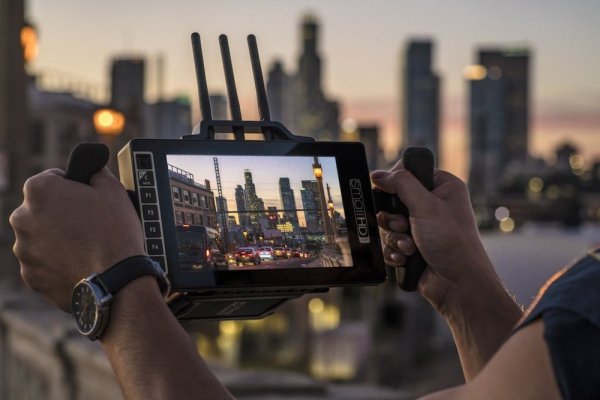

Разработан для максимального комфорта

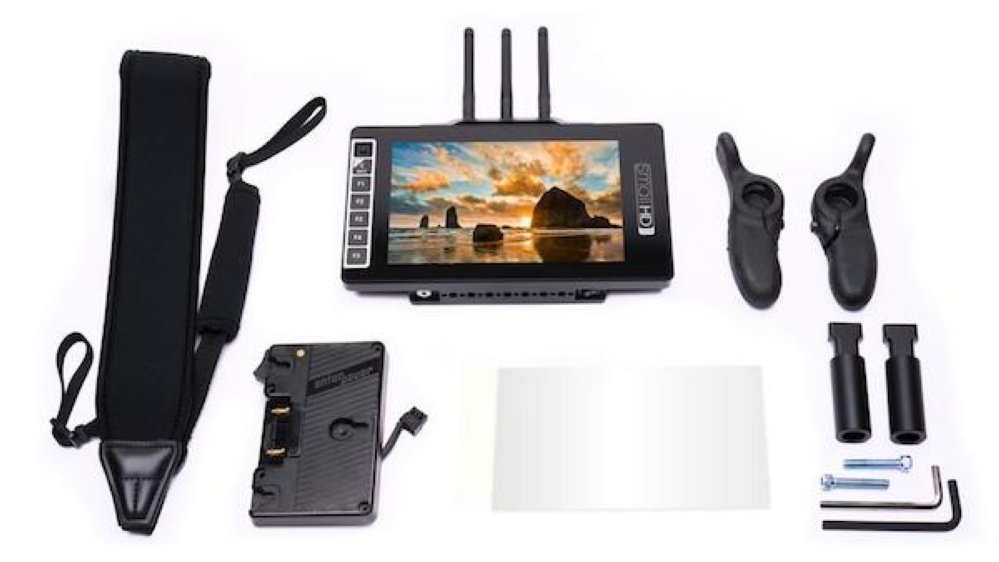

703 Bolt состоит из приемника Teradek Sidekick II Bolt и монитора SmallHD 703, благодаря чему получается легкий, беспроводной набор для мониторинга, обеспечивающий полную мобильность на площадке.

Совместимость с системами Bolt 500, 1000 и 3000
703 Bolt подключается к любой системе Bolt третьего поколения. Встроенный приемник с дальностью работы на 90м имеет встроенный анализатор спектра на частоте 5ГГц, а также поддерживает таймкод и метаданные.

Режим Dual View
Идеально подходит для мониторинга двух камер, или сравнения контента до и после применения LUT-ов. Dual View позволяет просматривать два входа одновременно, при этом применяя весь набор функций к каждому входу независимо.

Экран
Тип матрицы
IPS LCD
Разрешение
1920 x 1080
Pixel Density Ppi
323 ppi
Соотношение сторон
16:9
Активная площадь
7.02
Яркость
3000
Контраст
1150:1
Color Gamut
70% NTSC
Глубина цвета
10-bit
Угол обзора
178 Degrees (CR<10)
Тип подсветки
White LED
Evf -
Variable Field Of View
range
Поддерживаемые форматы входных сигналов
Gsdi
YCC 4:2:2 @ 10-bits: 1080p60, 1080p59.94, 1080p50, 1080i60, 1080i59.94, 1080i50
Hdsdi
YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98
Sdsdi
YCC 4:2:2 @ 10-bits: 480i29.97, 576i25
Hdmi
YCC 4:2:2 @ 8 bits, 8/10/12 bit color in RGB & YCC 4:4:4: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98,1080i60, 1080i59.94, 1080i50, 1080i30, 1080i29.97, 1080i25, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p120, 480p119.88, 480p60, 480p59.94, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 480i30, 480i29.97, 480i24, 480i23.98, 576i200, 576i100, 576i50, 576i25
Component
Не поддерживается
Composite
Не поддерживается
Audio
SDI - Monitor through Headphone Jack - Metering up to 8 channels
Поддерживаемые форматы выходных сигналов
Gsdi
YCC 4:2:2 @ 10-bits: 1080p30, 1080p29.97, 1080p25, 1080p24, 1080p23.98, 1080psf30, 1080psf29.97, 1080psf25, 1080psf24, 1080psf23.98, 1080i60, 1080i59.94, 1080i50, 720p60, 720p59.94, 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98
Hdsdi
YCC 4:2:2 @ 10-bits: 480i29.97, 576i25
Sdsdi
YCC 4:2:2 @ 8 bits, 8/10/12 bit color in RGB & YCC 4:4:4: 1080p60, 1080p59.94, 1080p50, 1080p30, 1080p29.97 1080p25, 1080p24, 1080p23.98,1080i60, 1080i59.94, 1080i50, 1080i30, 1080i29.97, 1080i25, 720p120, 720p119.88, 720p100, 720p60, 720p59.94 , 720p50, 720p30, 720p29.97, 720p25, 720p24, 720p23.98, 480p120, 480p119.88, 480p60, 480p59.94, 576p100, 576p50, 480i240, 480i239.76, 480i120, 480i119.88, 480i60, 480i59.94, 480i30, 480i29.97, 480i24, 480i23.98, 576i200, 576i100, 576i50, 576i25
Hdmi
SDI - Incoming Audio Stream is sent downstream via SDI connection

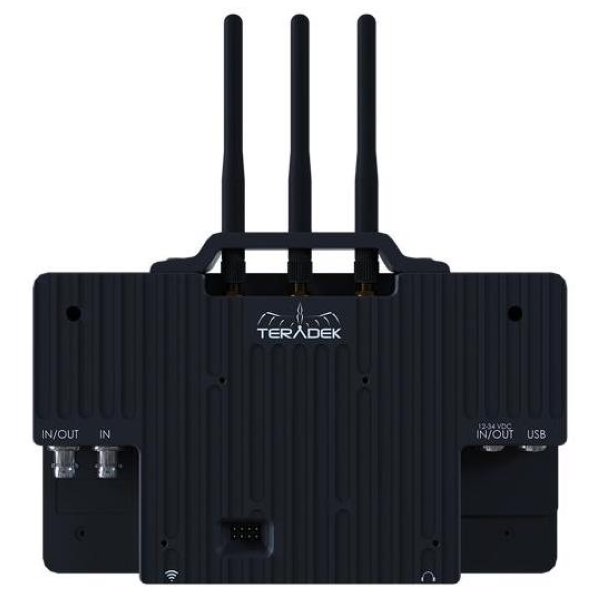

Разъемы
Sdi
1x 3g вход, 1x 3g выход
Hdmi
Не поддерживается
Component
Не поддерживается
Composite
Не поддерживается
Audio
1x ?” Headphone Jack
Power In
1x Locking LEMO 2-pin Connectors Power Input
Usb
1x Proprietary Locking LEMO 5-pin Connectors Power Input
Управление
Primary Control Interface
Joystick Navigation, Dedicated Back/Power Button. 5 Additional User Assignable Function Buttons
Data Io -
Storage
SD Card for LUTs, Captured Images, Image Overlays, Firmware Upgrades, Profile Saving.
Usb
USB port supports storage devices for LUTs, Captured Images, Image Overlays, Profile Saving.
Питание
Тип разъема
1x Locking LEMO 2-pin Connectors Power Input
Voltage
With DV Battery Plate: 6.0 - 8.4V 7.2V Nominal With High Voltage Battery Plate: 12 - 34V 14.4V Nominal With Lemo Input: 12 - 34V Max
Потребление
TBD
Рекомендованный блок питание
В комплекте
Защита от перегрузки
Да
Environmental -
Рабочая температура
0 - 100 degrees F
Температура хранения
-4 - 120 degrees F
Защита экрана
AR Coated Gorilla Glass Optical Bonding on Panel
Width
1.21" (3.07cm)
Depthlength
8.4" (21.34cm)
Weight Item Only Without Battery
907.18g
Weight Packaged
1417.47g
Монтажные отверстия
1x ?”-20 Thread on left and right side of Monitor, 7x ?”-20 Thread on Bottom of Monitor, 7x ?”-20 Thread on Top of Monitor
Note
5-inches high without antennas, 9.0 with antennas
Программное обеспечение
Pixel Zoom Type
2x & 4x Zoom with smooth pan via joystick
Frame Guides
Yes: Preset Aspect Ratios & Customizable
Dslr Scale
Canon 5DMkii & Canon 7D
Custom Scale
Yes (Underscan Only)
Anamorphic Desqueeze
Yes: 1.33x, 1.5x, 1.66x, 2.0x
Image Rotatemanualautomatic
Yes - Automatic or Manual Control
Image Flip Manualautomatic
Yes - Automatic or Manual Control
Cross Conversion
Yes: HDMI ? SDI & SDI ? HDMI
Focus Assist Colors
Yes - User Adjustable Color Style and Intensity
Peaking
Yes - User Adjustable Intensity
False Color
Yes - Rainbow & Arri Style
Zebra
Yes - Dual - User Configurable
Waveform
Yes - Luma & RGB Style, Fully User Customizable w/ Region of Interest Highlighting
Vectorscope
Yes
Rgb Parade
Yes - Fully User Customizable
Histogram
Yes - Luma & RGB Style
Horizon Indicator
Yes - With Dedicated Button
Image Capture
Yes - Loadable as Looks on Pages or as Systemwide Color Calibration via the settings menu
Dailies Recordingplayback
Yes - Available on SDI Out. Applied on Output Preview Page.
Master Recording
via SD Card or USB Storage Device
Wifi Streaming
Yes with Opacity Slider and Blink Setting
Custom Luts
Yes - up to 8 channel
Беспроводные характеристики
Sdi Ancillary Data
Поддерживает передачу метаданных, таймкода, маркеров старт/стопа у некоторых производителей камер.
Color Sampling
For SDI: YCbCr 4:2:2, 10-bit
Поддерживаемые разрешения
1080p60/59.94/50/30/29.97/25/24/23.98 1080psf30/29.97/25/24/23.98 1080i60/59.94/50 720p60/59.94/50 480i(NTSC)/576i(PAL)
Видео компрессия
Визуально без потерь
Аудио компрессия
48KhZ 24-bit PCM
Переключатели
On/Off
Беспроводная сеть
5GHz (20&40Mhz), DFS Frequencies Available
Выбор канала Rf
Auto only (NOT configurable)
Шифрование
AES-130
Rf Power
15dBm EIRP
Диапазон
До 150м прямой видимости
Noise Rejection
Can coexist with WiFi and 5GHz cordless phones
