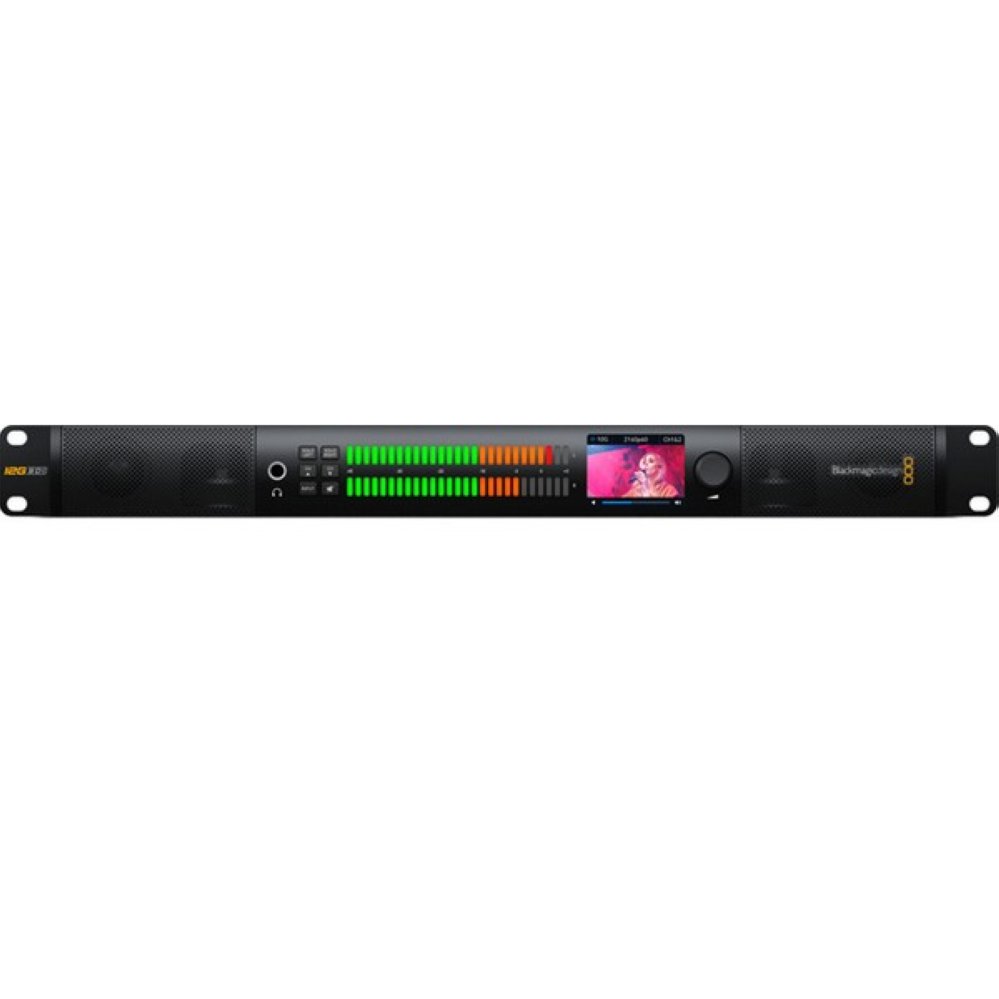

Монитор Blackmagic Audio Monitor 12G G3

Аудиомонитор Blackmagic Audio Monitor 12G G3 является очень компактным (1 RU), но очень мощным устройством для мониторинга аудио. Главные элементы его дизайна - большие индикаторы звука, обеспечивающие точное отображение сигнала в разных форматах. Есть вход 12G-SDI для мониторинга аудио, поступающего из профессионального оборудования. Эта новая модель также имеет видеовход 10G Ethernet по стандарту SMPTE ST 2110 для подключения к языковым IP-системам без внешнего конвертера. Кроме того, предусмотрены классические входы для балансного аналогового XLR-, Hi-Fi- и AES/EBU-звука. Есть даже выход HDMI для вывода видео на большие телевизоры или компьютерные мониторы.

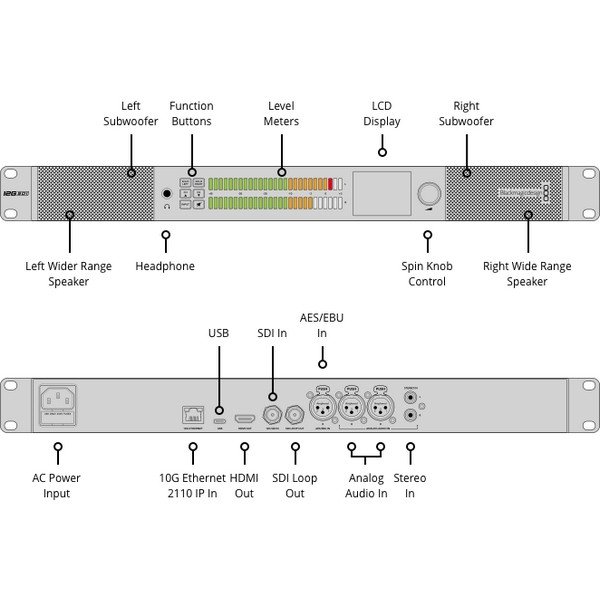

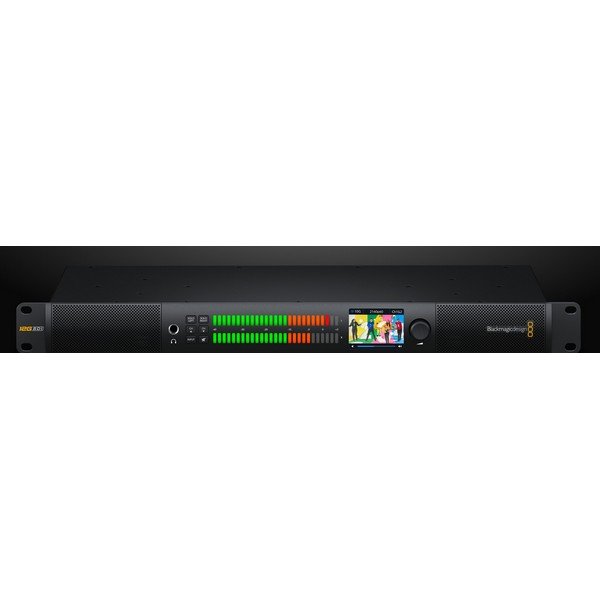

Blackmagic Audio Monitor 12G имеет очень прочную, но легкую конструкцию, выполненную из листового алюминия. Корпус анодирован в черный цвет, что соответствует тональности другого оборудования. Кроме того, такая металлическая конструкция не допускает акустическую вибрацию даже при значительной громкости. Два больших индикатора звука имеют 27 сегментов, причем для каждого из них в алюминиевом корпусе имеется отдельное отверстие. Благодаря этому свет не переходит с одного сегмента на другой, что обеспечивает точное отображение уровней. На передней панели есть кнопки для прослушивания только левого или правого канала, выбора входа 12G-SDI или 2110 IP, аналогового, AES/EBU- или Hi-Fi-звука и отключения динамиков. Там также есть разъем для наушников.

Миниатюрный корпус и широкий диапазон частот

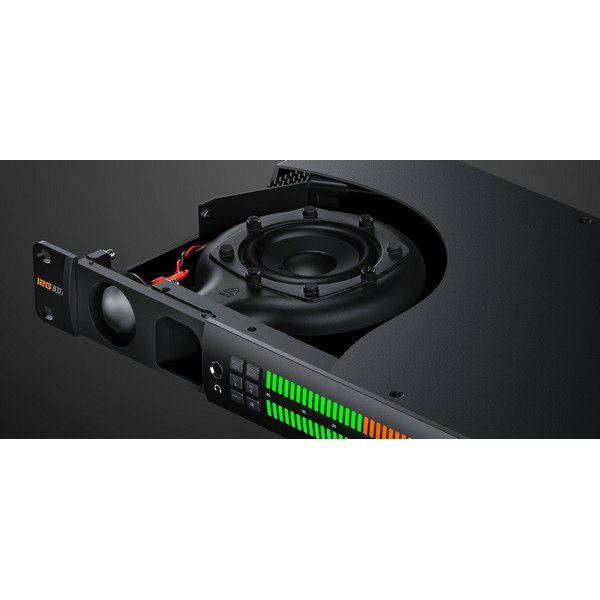

Blackmagic Audio Monitor 12G имеет компактный размер 1 RU, но обеспечивает очень громкий звук. Устройство оснащено мощным усилителем, позволяющим повышать уровень сигнала во время мониторинга аудио в шумных условиях прямых трансляций. Секрет заключается в применении двойных сабвуферов, создающих глубокие насыщенные басы даже в таком миниатюрном корпусе. Кроме того, внутренний цифровой процессор регулирует разные частотные диапазоны для получения плавного перехода между ними. Все эти функции превращают новую модель в невероятно мощное решение для мониторинга звука. Оно обеспечивает превосходное аудио, но имеет очень маленькие размеры, что позволяет использовать его в небольших мобильных студиях, переносных комплектах, стойках с оборудованием и аппаратных комнатах.

Точные индикаторы

Blackmagic Audio Monitor 12G имеет индикаторы звука со шкалой аналогового типа, что соответствует принятым в индустрии стандартам. Для каждого сегмента предусмотрен независимый светодиод, цвет которого можно изменить при необходимости. Кроме того, для обеспечения четкого отображения уровней на передней панели имеется соответствующее количество отверстий. Благодаря им свет не перебегает с одного сегмента на другой. Для индикаторов предусмотрено несколько форматов: VU –20 dBFS и –18 dBFS, PPM EBU –20 dBFS и –18 dBFS, PPM BBC –20 dBFS и –18 dBFS, а также шкалы громкости EBU +9 и +18 и LUFS +9 и +18. После выбора нужного стандарта на переднюю панель можно прикрепить соответствующую наклейку из комплекта поставки.

Кнопки с подсветкой и ЖК-дисплей

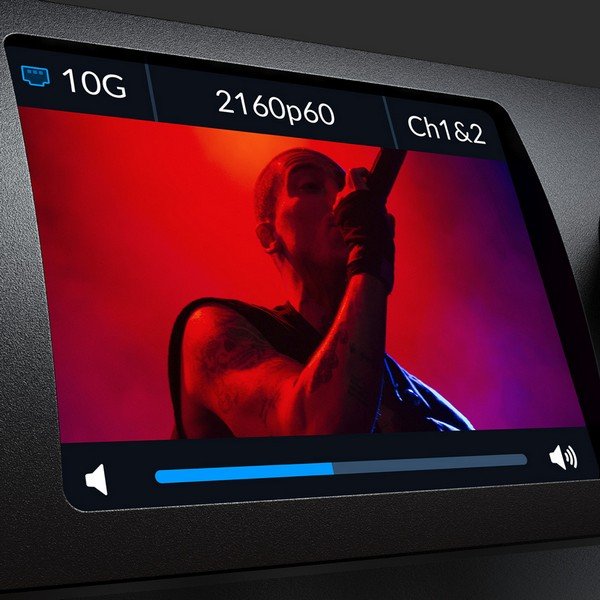

На передней панели есть несколько органов управления. Устройство имеет не только функции мониторинга аудио, но и ЖК-дисплей, позволяющий просматривать изображения, поступающие через входы 12G-SDI и 2110 IP. На нем отображаются выбранные каналы вложенного звука и тип источника, видеоформат и текущий уровень громкости. Кроме того, на передней панели имеется круглая ручка для плавного контроля громкости наушников и динамиков. Также предусмотрены кнопки прослушивания только левого или правого аудиоканала, выбора входа и каналов вложенного звука и даже его полного отключения.

Blackmagic Audio Monitor 12G также имеет HDMI-выход для вывода видео, поступающего со входа 12G-SDI или 2110 IP, на большие телевизоры и компьютерные мониторы. Кроме того, есть сквозной выход 12G-SDI, через который тоже можно передавать сигнал из выбранного источника на внешнее устройство. Также предвидено отображение на экране всех аудиоканалов вложенного звука.

Подключение к IP-сетям по стандарту SMPTE ST 2110

Устройство Blackmagic Audio Monitor 12G G3 можно напрямую подключать к современным IP-системам, поскольку поддерживает стандарт SMPTE ST 2110. SMPTE ST 2110 определяет правила передачи, синхронизации и описания видео, аудио и дополнительных данных в языковых IP-сетях. Поддерживаются стандарты SMPTE ST 2110-20 (несжатое видео), IP-кодек Blackmagic для работы со сжатым Ultra HD-видео, а также SMPTE ST 2110-21 (последовательность и время трафика), SMPTE ST 2110-30 (аудио) и SMPTE ST 2110–40 (дополнительные данные).

Поддержка NMOS для виртуальной коммутации

Blackmagic Audio Monitor 12G поддерживает спецификации NMOS, что позволяет всем устройствам в IP-системе 2110 работать вместе как большой виртуальный коммутатор. Кроме того, в IP-сетях 2110 направлять сигнал от источников к приемникам можно с помощью панели Videohub Smart Control, служащей NMOS-контроллером. Спецификации NMOS определяют процедуру распознавания и контроля устройств в IP-сетях. Blackmagic Audio Monitor 12G поддерживает стандарты по обнаружению и регистрации компонентов вещательной системы (IS-04), а также установлению между ними связи (IS-05). Это позволяет соединять источники с приемниками так же, как с помощью обычного коммутатора SDI.

Мониторинг аналогового и AES/EBU-звука

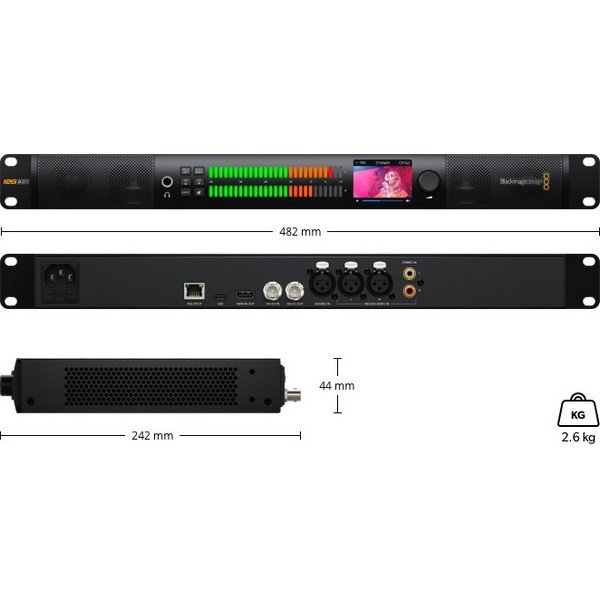

Blackmagic Audio Monitor 12G отлично подходит для мониторинга аналогового звука. Устройство имеет все необходимые для этого входы, которые обеспечивают качественную речь с низким уровнем шума и искажений. На задней панели имеются профессиональные разъемы XLR для подключения источников балансного аналогового звука. Кроме того, предусмотрен интерфейс XLR для цифрового AES/EBU-аудио. Для подключения стереооборудования бытового класса есть два разъема RCA. Таким образом, Blackmagic Audio Monitor 12G отлично подходит как для мониторинга звука, так и видео.

Поддержка HDR-видео

Устройство Blackmagic Audio Monitor 12G можно использовать в проектах с современными HDR-форматами. Для мониторинга в HDR его достаточно подключить к соответствующему дисплею, проектору или телевизору. Предусмотрена обработка статических и динамических метаданных для систем PQ и HLG по стандартам ST2108-1, ST2084 и ST425. Первый из них описывает способ отправки данных через SDI, а третий определяет два новых бита в идентификаторе полезной нагрузки видео при описании характера передачи для SDR, HLG и PQ. Кроме того, эти модели отвечают спецификациям ST2082-10 для 12G-SDI и ST425 для 3G-SDI. Поддерживаются два цветовых пространства: Rec. 2020 и Rec. 709.

Удаленная настройка и обновление

На студиях с комплексной инфраструктурой возможность удаленного управления оборудованием является ключевой, поскольку позволяет оперативно выявлять неисправности, выполнять настройки и обновлять ПО. Для изменения параметров устройства и обновления прошивки можно загрузить бесплатное приложение Blackmagic Audio Monitor. Оно совместимо с операционными системами Mac и Windows. Приложение можно использовать при подключении напрямую через USB-порт на задней панели, а для удаленного управления требуется связь через Ethernet-сеть. Это позволяет с одного компьютера обновлять ПО всех устройств, даже когда они расположены вне студии.

Blackmagic Audio Monitor 12G имеет интерфейс на многих языках, который пользователь может сам выбрать. В частности доступны английский, китайский, японский, корейский, испанский, немецкий, французский, русский, итальянский, португальский, турецкий, польский и украинский языки. Их можно быстро выбрать в приложении Blackmagic Audio Monitor. После изменения языка на нем будут отображаться все параметры на ЖК-дисплее. Локализованный интерфейс делает Blackmagic Audio Monitor 12G идеальным решением для использования в мобильных речевых системах в любой точке мира.
