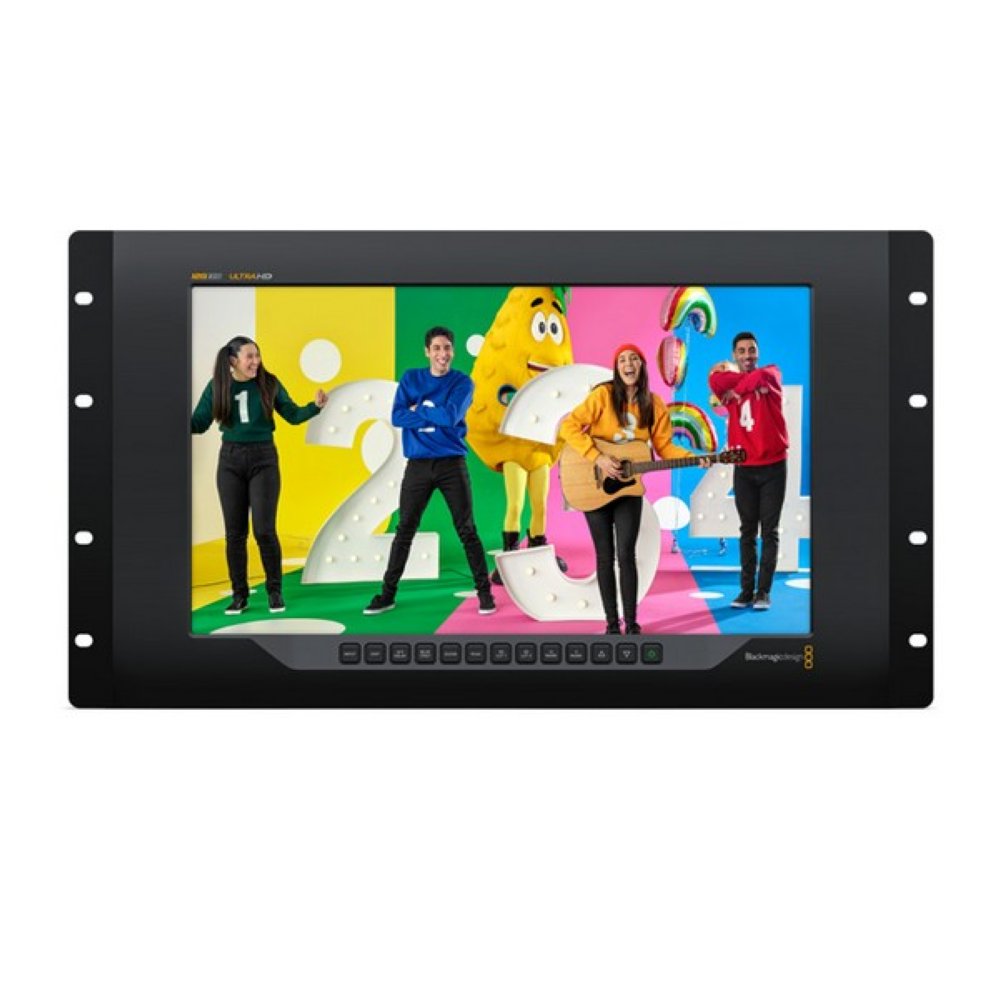

Монитор Blackmagic SmartView 4K G3

Монитор Blackmagic SmartView 4K G3 имеет видеоразъемы по стандарту SMPTE ST 2110, позволяющие с помощью оптических и медных кабелей подключаться к вещательным IP-системам. Также есть два входа 12G-SDI для подключения разного профессионального оборудования. Кроме того, входные сигналы 12G-SDI и IP 2110 можно передавать на сквозной выход 12G-SDI. Устройство имеет легкий алюминиевый корпус и ЖК-дисплей с разрешением Ultra HD. На экране можно выводить различную вспомогательную информацию, включая выделение контуров, рамки кадрирования и границы изображения. Также есть встроенные 3D LUT-таблицы для создания креативной палитры, преобразования лог-гаммы или пользовательских HDR-профилей.

Идеальное решение для мониторинга видео

Монитор SmartView 4K идеально подходит для вещания, поскольку поддерживает сигналы 12G-SDI и 2110 IP в форматах до 2160p/60. Переключаться между SDI и IP можно простым нажатием кнопки. Поскольку SmartView 4K постоянно следит за входящим видеосигналом, переключение между SD, HD и Ultra HD происходит автоматически.

Во время прямых трансляций важно иметь решение, позволяющее осуществлять мониторинг камер. На экране можно включать выделение контуров четких участков, увеличивать изображение, показывать маркеры пропорций кадра и индикацию состояния. Кроме того, этот монитор позволяет просматривать качественное видео в формате 4K.

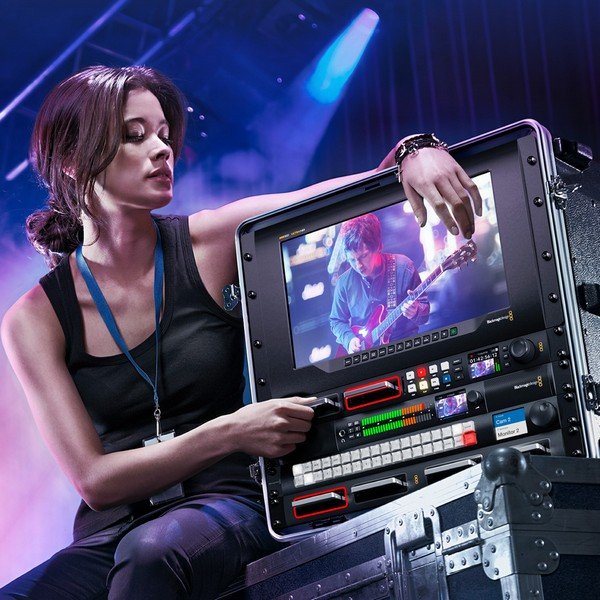

Мобильные комплекты должны быть портативными и крепкими. Монитор SmartView 4K изготовлен из легкого алюминия. К тому же он всего несколько дюймов толщиной, что обеспечивает естественную вентиляцию при установке его в стойку. Кроме того, устройство имеет множество инструментов мониторинга камер и технических параметров.

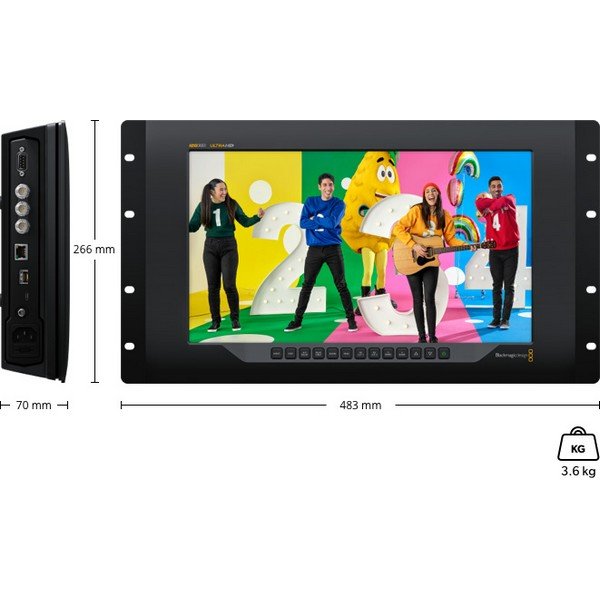

SmartView 4K обладает сверхпрочным алюминиевым корпусом и стильным дизайном с ровными, четкими линиями. Анодированный в черный цвет, этот монитор отлично смотрится в стойке с другим оборудованием Blackmagic Design. Кроме того, SmartView 4K всего несколько дюймов толщиной. Поскольку такой монитор часто устанавливают вверху стойки, большое пустое пространство позади него пропускает больше воздуха, что охлаждает все оборудование. Внизу модели SmartView 4K есть кнопки, расположенные под небольшим наклоном, чтобы их было легче нажимать. На задней стороне монитора предусмотрены видеоразъемы, а также крепежные отверстия по стандартам VESA.

SmartView 4K имеет ЖК-дисплей с чрезвычайно высоким разрешением. Он позволяет просматривать видео в Ultra HD, обеспечивая невероятно четкое изображение с насыщенными цветами. Чтобы при мониторинге на экране не оставались отпечатки пальцев, дизайнеры разместили под ним специальные кнопки. Поскольку это устройство предназначено для индустрии вещания, оно мгновенно переключается на новый видеоисточник, когда его выбирают на коммутаторе, к которому подключена модель SmartView 4K. В отличие от телевизоров, где изображение обрезается, данный монитор показывает картинку без удаления ни одного пикселя.

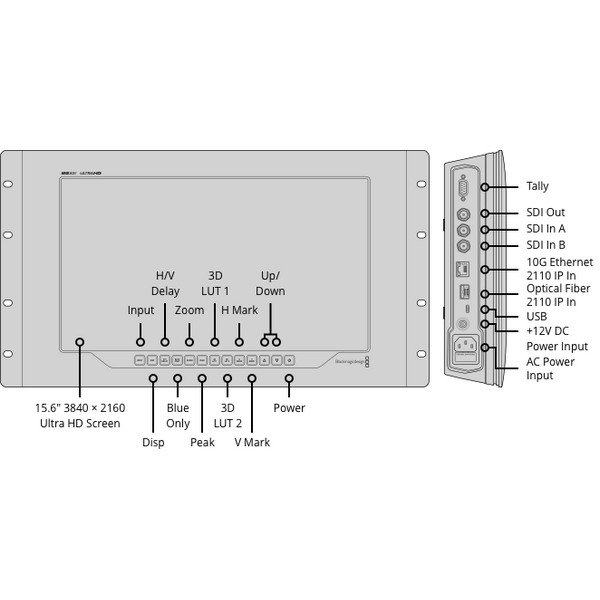

На передней панели SmartView 4K есть специальные органы управления мониторингом. INPUT позволяет переключаться между двумя видеовходами 12G-SDI и 2110 IP. С помощью кнопки DISP регулируют яркость дисплея. H/V DISPLAY – это классическая функция бродкаст монитора, позволяющая просматривать информацию, скрытую в боковых полях. BLUE ONLY помогает проверить цветность архивного контента SD. Кнопка ZOOM позволяет увеличивать изображение для настройки фокусировки камеры. PEAK выделяет очертания четких участков, что тоже помогает регулировать резкость. Кнопки 3D LUT позволяют использовать 3D LUT-таблицы и переключаться между ними. H MARK и V MARK позволяют выводить и корректировать до четырех экранных маркеров.

При работе с камерами можно использовать монитор SmartView 4K для кадрирования и фокусировки. Для этого есть функции вывода на экран графических маркеров, включая границы изображения и титров. Кроме того, монитор позволяет одновременно отображать четыре направляющих, по две горизонтальных и вертикальных, которые помогают при записи контента для социальных сетей и художественных фильмов. Все маркеры можно двигать и настраивать под пропорции кадра. На передней панели также есть кнопка, включающая и отключающая выделение контуров при фокусировке. Эта функция незаменима при мониторинге удаленных камер, поскольку помогает корректировать фокус для получения безупречно четкого изображения.

3D LUT-таблицы для точного воспроизведения цветов

При производстве фильмов и телепрограмм часто используют SDI-источники, из которых поступает материал в формате лог-гаммы или определенном HDR-профиле. Из-за этого цвета изображения могут выглядеть блекло или неправильно. Для решения таких проблем на мониторе SmartView 4K предусмотрена поддержка 3D LUT-таблиц, позволяющих изменить цветовые параметры входного изображения стандарта SDI или 2110 в соответствии с экраном устройства SmartView 4K. Кроме того, можно использовать для эффектной стилизации визуального ряда. Работать с 3D LUT-таблицами очень легко, а для их загрузки предусмотрена утилита SmartView. Цветовые схемы тоже можно экспортировать как 3D LUT-таблицы из приложения DaVinci Resolve. Поскольку этот программный пакет является бесплатным, создание ряда оригинальных таблиц не потребует дополнительных затрат.

Подключение к IP-сетям по стандарту SMPTE ST 2110

Монитор SmartView 4K можно добавлять в современные IP-видеосистемы, поскольку поддерживает стандарт SMPTE ST 2110 и имеет разъемы для подключения с помощью оптического и медного кабеля 10G Ethernet. SMPTE ST 2110 определяет правила передачи, синхронизации и описания видео, аудио и дополнительных данных в вещательных IP-сетях. Поддерживаются стандарты SMPTE ST 2110-20 (несжатое видео), IP-кодек Blackmagic для работы с Ultra HD-видео, а также SMPTE ST 2110-21 (последовательность и время трафика), SMPTE ST 2110-30 (аудио) и SMPTE ST 2110 -40 (дополнительные данные). Кроме того, входные сигналы можно пересылать с монитора через 10G Ethernet интерфейс на несколько устройств для многопоточной трансляции по стандарту SMPTE ST 2110.

Поддержка NMOS для виртуальной коммутации

Мониторы SmartView 4K поддерживают спецификации NMOS, позволяющие всем устройствам в IP-системе 2110 работать вместе как большой виртуальный коммутатор. Кроме того, в IP-сетях 2110 направлять сигнал от источников к приемникам можно с помощью панели Videohub Smart Control, служащей NMOS-контроллером. Спецификации NMOS определяют процедуру распознавания и контроля устройств в IP-сетях. Монитор SmartView 4K поддерживает стандарты по обнаружению и регистрации компонентов вещательной системы (IS-04), а также установлению между ними связи (IS-05). Это позволяет соединять источники с приемниками так же, как с помощью обычного коммутатора SDI.

Поскольку SmartView 4K поддерживает протокол индикации состояния, при производстве контента в реальном времени вокруг идущего в эфир изображения загорается красная рамка, а при предварительном просмотре — зеленая. Все модели ATEM поддерживают передачу сигналов Tally через SDI. Итак, достаточно подключить SmartView 4K к SDI-выходу видеомикшера с помощью кабеля BNC, чтобы на монитор поступало изображение и индикация состояния. Таким образом, когда режиссер передачи переключается между разными ракурсами, информация о состоянии поступает на SmartView 4K с SDI-потоком. Следовательно, благодаря поддержке протокола индикации состояния сложное кабельное разведение не потребуется, что ускорит подготовку к работе.

Удаленное управление с компьютеров с Mac и Windows

Для изменения настройки и обновления программного обеспечения монитора SmartView 4K используют утилиту SmartView, доступную для бесплатной загрузки с вебсайта Blackmagic Design. Ее можно установить на компьютере с Mac и Windows, а затем подключить к устройству SmartView 4K через порт USB или Ethernet. Эта утилита также позволяет сменить имя монитора, чтобы его было легче найти в большой системе. Кроме того, допускается выбор параметров Level A и Level B для сигнала 3G-SDI. Для защиты от незаконного доступа к сети Ethernet-интерфейс по умолчанию выключен, но его можно активировать при подключении через порт USB.

На коммутаторе Videohub предусмотрена поддержка мощного протокола, позволяющего создавать собственные решения удаленного управления и интегрировать SmartView 4K в вещательные системы. Этот текстовый протокол очень прост в овладении, а для работы с ним можно использовать Telnet. Это позволяет создавать собственные средства управления на всех платформах и встроенных аппаратных решениях, таких как Raspberry Pi и Arduino. С их помощью можно будет регулировать яркость, контрастность и насыщенность ЖК-дисплея, контролировать индикацию состояния, выбирать входы и даже активировать 3D LUT-таблицы. Лучший способ овладеть протоколом - это войти в систему, используя терминал Telnet, и, используя руководство SmartView 4K, опробовать каждую из команд.

Многофункциональный дизайн монитора SmartView 4K подразумевает наличие встроенного блока питания, поэтому для начала потоковой трансляции его достаточно просто подключить к сети. Поскольку устройство автоматически выбирает напряжение в диапазоне 100–240 В, его можно использовать в любой стране мира. Кроме того, на модели SmartView 4K есть разъем для подключения к источникам переменного тока и минипорт 12 В DC для подключения к аккумуляторам. Это обеспечит функционирование монитора даже в самых отдаленных местах. При неисправности внутреннего блока питания работу можно продолжить, подключив внешний источник постоянного тока.
