Видеомикшер Blackmagic Design ATEM 1 M/E Constellation 4K

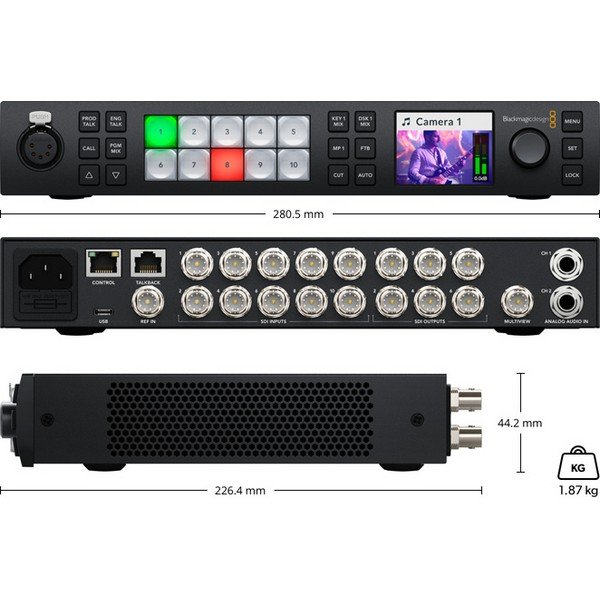

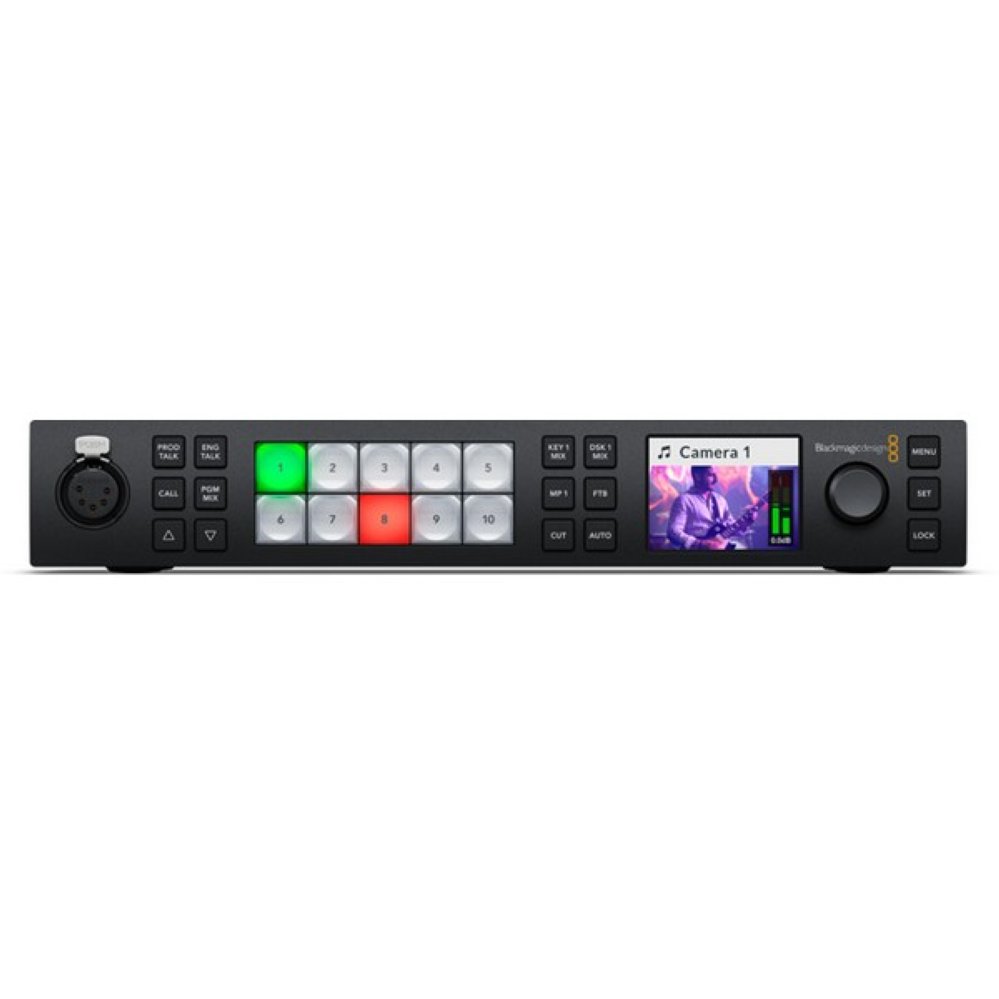

Видеомикшер Blackmagic Design ATEM 1 M/E Constellation 4K - мощный эфирный видеомикшер, который имеет 10 входов 12G-SDI с преобразованием формата, 6 выходов 12G-SDI, процессор DVE, 4 модуля цветового кеинга, режим мониторинга на 16 окон, медиаплееры, порт для интеркомсвязи и разъем USB.

Видеомикшеры ATEM Constellation подходят для размещения в стойке, оснащены встроенной панелью управления для настройки и быстрой работы, а также большим ЖК-дисплеем для вывода программного изображения и доступа к меню. Благодаря компактному дизайну, большому количеству входов и выходов 3G-SDI или 12G-SDI, разъемам балансного аудио и интерфейса Ethernet, эти устройства являются лучшими решениями для создания контента в реальном времени. Кроме того, на моделях 4 M/E предусмотрено управление по протоколу RS-422 и порты MADI. Несмотря на свой мощный функционал эти решения остаются исключительно тихими за счет инновационной системы охлаждения.

Работа на массовых мероприятиях

Модели линейки ATEM Constellation идеально подходят для работы на музыкальных концертах и фестивалях, съемка которых осуществляется с помощью десятков камер. Они будут незаменимы и в прямом эфире спортивных состязаний, когда нужно создавать комбинированное изображение. Для наложения графики при формировании сложной многослойной композиции предусмотрены современные модули цветового кеинга. Эти модели можно использовать для трансляции религиозных собраний, поскольку они позволяют получать материал профессионального уровня, а освоить их функционал легко даже тому, кто не имеет специальных знаний.

Переключение с использованием эффектов

Предусмотрен профессиональный режим «Программа/Просмотр», который всегда используют большие бродкаст студии во время прямых трансляций. Применение видеомикшеров такого типа широко распространено в телеиндустрии. Для переключения ракурсов можно использовать бесплатную утилиту ATEM Software Control или дополнительные пульты ATEM Advanced Panel. Это позволяет сначала выбирать источник для просмотра, а затем с помощью кнопки CUT или AUTO выводить изображения в эфир. Такая двухуровневая система страхует от многих ошибок. Кроме того, она очень удобна для обучения новичков, делающих первые шаги в телевизионной отрасли.

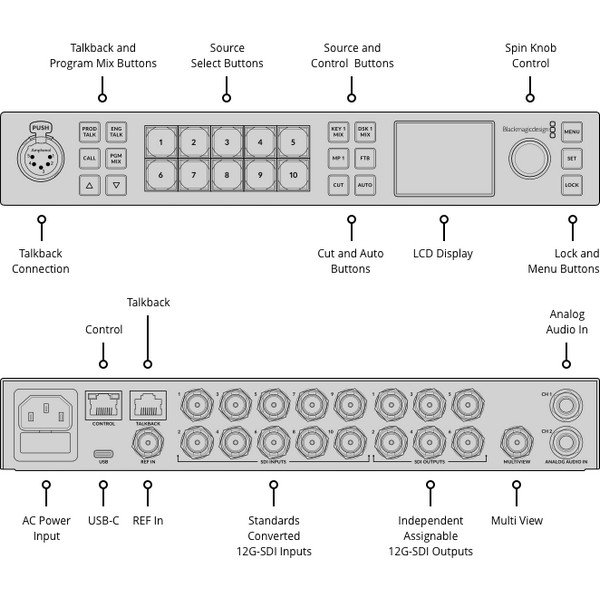

Полноценная панель управления

Встроенная панель обеспечивает полное управление устройством с возможностью использования кеинговых модулей, медиаплееров и кнопки FTB. По функционалу модель ATEM Constellation похожа на ATEM Mini, поэтому она будет удачным выбором для нуждающихся в более мощном решении. Все кнопки изготовлены из качественного материала и очень удобны в использовании. На передней панели также есть 5-контактный разъем для гарнитуры интеркомсвязи и кнопки для его контроля. Кроме того, практически весь функционал видеомикшера доступен из меню на встроенном ЖК-дисплее.

До 40 SDI-входов с преобразованием формата

В линейку ATEM Constellation входят HD-модели, имеющие 40 независимых входов 3G-SDI, а также 4K-версии с входами 12G-SDI, каждый из которых позволяет выполнять повышающую и перекрестную конверсию. Это дает возможность преобразовывать видео различных телевизионных стандартов, включая 1080p, в другой формат. На моделях ATEM 4 M/E Constellation аудиоканалы 1, 2, 3 и 4 из поступающих сигналов на интерфейсы SDI 1-30 можно вывести на два выхода MADI, чтобы направить весь звук на внешний микшерный пульт для возведения.

До 24 настраиваемых выходов SDI

Видеомикшеры ATEM Constellation имеют большое количество независимых выходов. На компактных моделях 1 M/E их шесть, на 2 M/E - 12, а на версиях 4 M/E - 24. Они позволяют назначать и одновременно выводить сигналы не только из внешних, но и внутренних источников, а также передавать изображения на сценические экраны, рекордеры мастер-копий и стриминговые процессоры. Кроме того, к этим SDI-выходам можно подключать рекордеры для хранения отдельных потоков, которые видеомикшер будет синхронизировать по тайм-коду. Все выходы поддерживают звук, обработку тайм-кода RP-188, команды управления камерой через SDI, индикацию состояния и двустороннюю связь с оператором.

Выход USB для приложений стриминга

Для облегчения проведения потоковых трансляций видеомикшер ATEM Constellation оснащен разъемом USB-C, к которому можно подключать устройства в качестве вебкамеры. Это позволяет подключать их к компьютеру и использовать приложение для стриминга. Он будет распознавать эфирный видеомикшер ATEM Constellation как обычную вебкамеру. Этот функционал гарантирует полную совместимость с программами для стриминга и вывода изображения в разрешении 1080 HD. Благодаря этому для профессионального показа многоракурсных презентаций можно использовать приложения Zoom, Microsoft Teams и Skype. Кроме того, предусмотрена поддержка приложений Open Broadcaster и XSplit Broadcaster.

Управление программным или аппаратным способом

При использовании любого микшера ATEM у видеорежиссера есть разные варианты контроля рабочего процесса. Наряду с моделью ATEM Constellation предлагается бесплатная программная панель для Mac и Windows. После подключения к компьютеру через порт Ethernet или USB она позволяет управлять самим устройством, выгружать медиафайлы, сводить звуковую дорожку и изменять параметры съемки удаленным способом. При необходимости для удобства можно добавить аппаратный пульт ATEM Advanced Panel, а для управления камерами ATEM Camera Control Panel. В комплект поставки входит пакет SDK, предназначенный для создания собственных решений автоматизации.

Многооконный мониторинг с ярлыками и индикацией

Микшер позволяет одновременно выводить на экран сразу несколько ракурсов. Для этого на моделях 1 M/E есть один специальный разъем, на 2 M/E – два, а на версиях 4 M/E – четыре. Для каждого окна предусмотрено назначение любого внешнего или внутреннего источника, а вывод возможно в конфигурации 4, 7, 10, 13 или 16 изображений. Таким образом, модели 2 M/E позволяют показывать до 32, а 4 M/E – до 64 окон на четырех мониторах. Кроме того, поверх изображения можно выводить ярлыки источников и шкалы VU, а красные и зеленые рамки состояния помогают определить идущие в эфир потоки.

Переходы, цифровые эффекты и анимация

При смене источников микшер позволяет использовать смешение, погружение, вытеснение и другие виды переходов. Каждый из них легко настроить с помощью системного меню, где можно изменить такие параметры, как цвет и ширина границ, положение и направление. Видеомикшер ATEM Constellation имеет мощный процессор DVE, который можно использовать для замены текущей картинки следующим изображением или добавления графических переходов с вытеснением. Для проверки этих эффектов перед выводом в эфир есть специальная функция.

Встроенный процессор DVE для добавления эффектов

В зависимости от модели микшер ATEM Constellation может иметь до четырех DVE процессоров, что позволяет накладывать графику и создавать сложные композиции. Для цифровых эффектов можно в реальном времени выбирать положения, размеры и масштаб, чтобы на профессиональном уровне создавать картинку в картинке с 3D-гранями, тенями и освещением. Сжатие, быстрое перемещение, вращение и вытеснение с графикой при смене источников сделают видеоряд более динамичным и интересным. На моделях 2 M/E и 4 M/E предусмотрены процессоры SuperSource для создания дополнительных эффектов.

Профессиональная интерком-связь

ATEM Constellation обеспечивает двустороннюю связь с оператором. Видеомикшер имеет два специальных разъема: стандартный 5-контактный интерфейс XLR для гарнитуры, а также порт RJ12 для подключения к таким системам, как ClearCom или RTS. Чтобы слышать собственный голос и программную аудиодорожку, достаточно установить нужный баланс. Каналы 15 и 16 можно использовать для управления камерами SDI-сигнала, а 13 и 14 для переговоров с технической группой. Кроме того, предусмотрено добавление звука с микрофона в качестве закадровой речи.

Внутренняя медиатека для стоп-кадров и анимации

Микшер обладает внутренним хранилищем для графики в формате RGBA и анимации. Ее можно мгновенно воспроизводить с помощью встроенных медиаплееров, представляющих собой дополнительные источники входного сигнала. Модели 1 M/E способны хранить в своей медиатеке 20 статических изображений и 200 кадров анимации, 2 M/E - 40 изображений и 400 кадров, а 4 M/E - 60 изображений и 400 кадров. Необходимый материал легко загрузить непосредственно из Photoshop с помощью специального плагина, а для работы с ним используют программную панель ATEM Software Control.

Новые возможности цветового наложения

Микшер имеет ряд современных кеинговых модулей, которые позволяют выполнять цветовое наложение при создании новостных передач при использовании виртуальных студий. Для автоматической настройки требуемых параметров предусмотрена выборка фона. Благодаря этому легко получить ровные края на стыке слоев, устранить связанные с разливом цвета погрешности и добиться безупречного сочетания переднего и заднего планов. Чтобы разнообразить видеоряд, можно использовать фигуры и цифровые эффекты. Модели 1 M/E имеют четыре модуля кеинга, 2 M/E - восемь, а версии 4 M/E - 16.

Обработка в режиме SuperSource

Кроме независимых процессоров DVE, на моделях 2 М/Е и 4 М/Е предусмотрен режим SuperSource для создания четырех дополнительных слоев, которые вместе с фоном составляют отдельный источник изображения. При работе с ним можно использовать любой входной сигнал, а их комбинацию совмещают с готовой подложкой, хранящейся в медиатеке. В сущности, функция SuperSource является дополнительным модулем для создания многослойных изображений. Такая функция идеально подходит для создания эффекта "картинка в картинке" во время интервью, а блоки DVE в этом случае остаются свободными для других задач. Модели ATEM 4 M/E Constellation имеют два независимых процессора SuperSource.

Многоскоростной интерфейс SDI для форматов HD и Ultra HD

В зависимости от модели до 40 входов SDI с поддержкой HD и Ultra HD, микшеры ATEM Constellation позволяют работать с форматами 720p, 1080i, 1080p и 2160p. Только интерфейс SDI имеет подобную гибкость, обеспечивая совместимость с разным материалом с мгновенной адаптацией к требованиям проекта. Все SDI входы также распознают встроенное аудио и миксы. Кроме того, программные выходы поддерживают интеркомсвязь, Tally-индикацию и управление камерами. Для этого их достаточно подключить к SDI-выходам видеомикшеров.

Первый микшер с поддержкой звука на профессиональном уровне

ATEM Constellation - первый в мире эфирный видеомикшер с полноценной обработкой аудиодорожки при создании контента в реальном времени. Все SDI-входы соединены со встроенным блоком Fairlight, позволяющим использовать шестиполосную параметрическую эквализацию, компрессию, ограничение, подавление и расширение. Модели ATEM 4 M/E Constellation имеют два выхода MADI, которые служат для выделения каналов 1, 2, 3 и 4 из сигналов, поступающих на первые 30 SDI-входов, и их передачи на внешнее оборудование, а также вход MADI для передачи на звуковой блок 32 дополнительных каналов. На звуковом блоке Fairlight предусмотрены дополнительные входы для микширования аудио из аналоговых источников и микрофонов для наложения закадрового голоса.

Блок Fairlight для профессионального звука

На ATEM Constellation имеется встроенный блок Fairlight для комплексной обработки звука при создании контента в реальном времени. Он имеет до 156 входных каналов - больше, чем любой другой эфирный видеомикшер. Звук выделяется из входящего SDI видеосигнала и передается на аудиоблок. Модели 4 M/E могут также получать дополнительные аудиоканалы через входы MADI. Для каждого из них предусмотрена шестиполосная параметрическая эквализация, компрессия, ограничение, расширение, подавление шума и полное назначение пространственных характеристик. Для сведения аудиодорожки можно использовать программную панель ATEM Software Control или аппаратный пульт с поддержкой протокола Mackie.

Бесплатная программная панель

Программная панель ATEM Software Control Panel входит в комплект поставки и открывает доступ ко всему функционалу микшера. Она имеет хорошо продуманный интерфейс и содержит вкладки для быстрого изменения настроек. Порт Ethernet позволяет подключаться к устройству нескольким пользователям и одновременно выполнять различные задачи. ATEM Software Control также позволяет управлять камерами, сводить звук, применять графику, создавать макрокоманды и даже контролировать дисковые рекордеры HyperDeck. Для медиатеки предусмотрено резервное копирование, а параметры микшера можно сохранить как файл XML.

Аппаратная панель ATEM для ускорения работы

ATEM Constellation позволяет использовать один из семи аппаратных пультов ATEM Advanced Panel, каждый из которых имеет традиционную архитектуру M/E, встроенные ЖК-дисплеи для отображения меню, кнопки с подсветкой и компактными экранами для отображения ярлыков, джойстик для добавления цифровых эффектов и фейдер. Кроме того, можно создавать и запускать макрокоманды. Модели 1 M/E имеют один блок M/E, а 2 M/E - два. Для пультов 1 M/E и 2 M/E предусмотрены модификации с 10, 20 или 30 кнопками входных сигналов. Большая модель 4 M/E имеет четыре блока M/E и 40 кнопок входного сигнала.

Новый портативный пульт

ATEM Micro Panel - это бюджетное аппаратное решение, дополняющее функционал программного приложения ATEM Software Control. Эта консоль имеет такие же кнопки, что и профессиональные пульты ATEM Advanced Panel, а также знакомое расположение шин программы и просмотра. Используя клавишу SHIFT, можно получить доступ к 20 источникам. Кроме того, есть четыре кнопки первичного и две вторичного кеинга, а также кнопка макрокоманды. Четыре кнопки M/E позволяют управлять большими видеомикшерами с четырьмя блоками M/E. Для плавного управления переходами в ручном режиме на этом компактном устройстве также есть фейдер. Возможность подключения через USB-C или Bluetooth и большую внутреннюю батарею делают ATEM Micro Panel идеальным решением для применения в мобильных условиях.

Управление камерами по стандартам отрасли

ATEM Camera Control Panel позволяет управлять четырьмя камерами с одного пульта и благодаря своему функционалу заменяет системы стоимостью в сотни тысяч долларов. Консоль имеет малый форм-фактор, поэтому легко перенести в нужное место или установить на выдвижной полке. Все команды передаются с SDI-сигналом и поддерживаются на съемочной технике Blackmagic Design, включая линейку Studio и модели URSA Broadcast. Режиссер эфира может использовать джойстик, изменять параметры цветовой гаммы, настройки усиления, уровня черного и диафрагмы. Так как все инструменты контроля сгруппированы по логическому признаку, с ними удобно работать не только опытным специалистам, но и новичкам.

Технические характеристики
