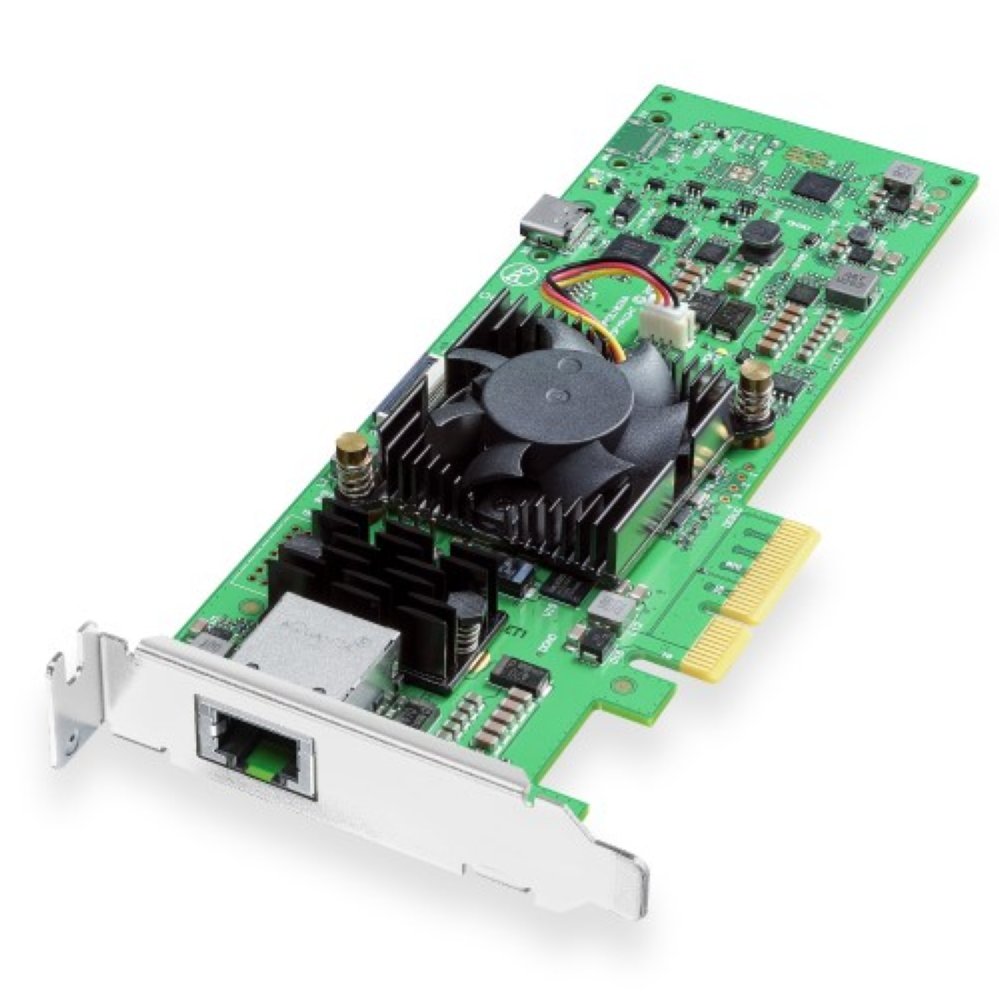

Плата DeckLink IP HD

Захватите и воспроизведите HD-видео непосредственно в вещательных IP-системах 2110 с помощью DeckLink IP HD от Blackmagic Design . Эта универсальная карта PCIe может захватывать и воспроизводить 10-битное несжатое видео с разрешением до 1080p60 с тремя входными и тремя выходными видеоканалами через один разъем RJ45 10G Ethernet со встроенным звуком. Decklink IP поддерживает все популярные видеопрограммы, включая DaVinci Resolve, Avid Media Composer, Final Cut Pro, Adobe Premiere и другие, с полной совместимостью с новейшими операционными системами Mac, Windows и Linux.

DeckLink IP HD захват и воспроизведение для систем IP-вещания ST 2110

DeckLink IP HD соответствует стандарту SMPTE ST2110 для IP-видео, который определяет транспортировку, синхронизацию и описание видео-, аудио- и вспомогательных данных по управляемым IP-сетям для трансляции. Он также поддерживает синхронизацию источников видео с помощью общих часов PTP.

Встроенный видео брандмауэр

Порт Ethernet изолирован от всего, кроме видео и аудио. Видео и аудио передаются во встроенные кадровые буферы DeckLink, где осуществляется управление воспроизведением видео, а затем преобразуются в видеоканалы 2110 IP, что делает практически невозможным прямой доступ мошеннического программного обеспечения или хакеров к IP-сети 2110.

Высокоскоростное 4-канальное соединение PCIe

Высокоскоростной 4-полосный интерфейс PCIe обеспечивает достаточно быстрое подключение к хост-компьютеру для обработки нескольких видеоканалов HD, а также одновременный захват и воспроизведение на каждом из каналов. С PCIe вы получаете очень низкую задержку в сочетании с высокоточной синхронизацией времени с программным обеспечением, которое захватывает или воспроизводит видео.

Поддерживает все форматы SD и HD до 1080p60

DeckLink IP HD является многоскоростным и поддерживает все форматы SD и HD. В стандартном разрешении карта поддерживает стандарты 525i59.94 и 625i50. В высоком разрешении он поддерживает все стандарты видео 720p до 720p60, все стандарты чересстрочной развертки 1080 до 1080i60 и все стандарты 1080p до 1080p60.

Настоящее 10-битное качество вещательного видео

Снимайте и воспроизводите популярные форматы видео, такие как Apple ProRes, DNxHD, или даже 10-битное несжатое видео, которое является наиболее часто используемым телевизионным стандартом, поскольку цвета могут быть представлены с точностью, в четыре раза превышающей точность 8-битного видео. Это обеспечивает максимально четкую рирпроекцию зеленого экрана, бесшовные композиции визуальных эффектов и превосходную цветокоррекцию.

Протокол NMOS для создания виртуального маршрутизатора

Спецификации интерфейса NMOS позволяют всем IP-видеоустройствам 2110 работать вместе как большому виртуальному маршрутизатору. Videohub Smart Control может направлять источники к получателям в IP-сетях 2110, поскольку он может действовать как контроллер NMOS. Спецификация интерфейса NMOS описывает, как устройства SMPTE 2110 обнаруживаются и контролируются в IP-сетях. Эта карта поддерживает IS-04 для обнаружения и регистрации IP-видеоустройств и IS-05 для управления соединениями между IP-видеоустройствами. Это означает, что вы можете устанавливать соединения между источниками и получателями так же, как традиционный маршрутизатор SDI, но все это в сети Ethernet.

Создание пользовательских серверов автоматизации вещания

DeckLink IP HD можно легко комбинировать с вашими системами автоматизации вещания. Доступно множество инструментов автоматизации, а на платформе Mac вы можете использовать только Tools On Air: Broadcast Suite, Softron OnTheAir, MovieRecorder и OnTheAir CG. На платформе Windows вы получаете совместимость с VidblasterX, Studio and Broadcast, Uniplay и Playbox AirBox. Эти мощные программные инструменты помогают управлять всеми типами задач автоматизации вещания, и они являются проверенными решениями, которые в настоящее время работают на тысячах телевизионных станций по всему миру.

Создание потоковых серверов для глобального вещания

Создавайте рабочие станции для потоковой передачи, которые позволяют вести онлайн-трансляции для миллионов зрителей по всему миру. На Mac вы получаете решения для потоковой передачи, такие как Open Broadcaster, Wirecast, Livestream Producer и другие. При потоковой передаче в Windows вы получаете совместимость с Open Broadcaster, Xsplit Broadcaster, Wirecast и Livestream Producer. Эта карта позволяет вам брать любой IP-поток 2110 и преобразовывать его в прямые трансляции на столько онлайн-платформ, сколько вам нужно, а с помощью ATEM Streaming Bridge вы даже можете подключать удаленные сети вещания.

Программное обеспечение Media Express в комплекте

Blackmagic Media Express входит в комплект поставки и позволяет захватывать и воспроизводить несжатые форматы файлов YUV 4:2:2 QuickTime, AVI, DPX, ProRes, DVCPRO и MJPEG, что делает его идеальным решением для захвата видео со старых вещательных дек. для архивации. Поскольку скорость флеш-накопителей может сильно различаться в зависимости от марки, эта карта DeckLink также включает тест скорости Blackmagic Disk Speed ??Test. Это означает, что вы можете проверить скорость медиа-дисков с отображением результатов в кадрах в секунду для различных телевизионных стандартов.

Купить DeckLink IP HD вы можете у нас на сайте и в магазине ОПТА Видео.

Разъемы
Порт 10G Ethernet
1 х 10G BASE-T

Разъем 10G Ethernet поддерживает по три входных и выходных канала в форматах до 1080p/60 и 16 аудиоканалов

Подключение к компьютеру
4-линейная плата PCI Express второго поколения, совместимая со слотами x4, х8 и х16

Видео стандарты
Форматы SD
525i/59,94 NTSC; 625i/50PAL
Форматы HD
720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59; 1080p/59,94; 1080p/60
1080PsF23,98*; 1080PsF24*; 1080PsF25*; 1080PsF29,97*; 1080PsF30*
* только PsF SDI

Дискретизация звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Глубина цвета
8 и 10 бит YUV (4:2:2) в любых форматах; 8, 10 и 12 бит RGB (4:4:4) в любых форматах до 1080p/30

Цветовое пространство
REC 601, REC 709, REC 2020

Соответствие IP-видео
SMPTE ST 2110-20 (несжатое видео)
IGMP v2

SMPTE ST 2110-21 (последовательность трафика)
Отправитель: узкая полоса

Приемник: узкая полоса, широкая полоса с синхронной передачей, асинхронная передача

SMPTE ST 2110-30 (PCM-аудио)
Уровень согласования аудио: уровень C

SMPTE ST 2110-40 (дополнительные данные)
Полный доступ к потоку дополнительных данных по стандарту SMPTE. Включает RP 188/SMPTE 12M-2, скрытые субтитры и статические HDR-метаданные.

Протокол PTP
IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04 (обнаружение и регистрация)
v1.3.2

Одноранговая сеть через mDNS/DNS-SD

NMOS IS-05 (установка связи)
v1.1.2

NMOS BCP-002-01
Стандартная группировка

NMOS BCP-004-01
Спецификации приемника
