Видеомикшер Blackmagic Design ATEM 4 M/E Constellation 4K

ATEM 4 M/E Constellation 4K - видеомикшер для телевидения высокой четкости с расширенными функциями. Микшер имеет 4 линейки M/E, включает в себя 40 входов 12G-SDI, с внутренним преобразователем стандартов, и 24 независимых дополнительных выходов 12G-SDI, на которые можно назначать вывод любого источника. Он также включает в себя USB-выход для подключения к компютеру в режиме веб-камеры, 2 процессора SuperSource, DVE на каждую линейку, хромакейеры, медиаплееры, 4 выхода мультиэкранного предпросмотра, разьемы для встроенной служебной связи и профессиональный встроенный звуковой микшер Fairlight с интерфейсами MADI, эквалайзером и динамической обработкой.

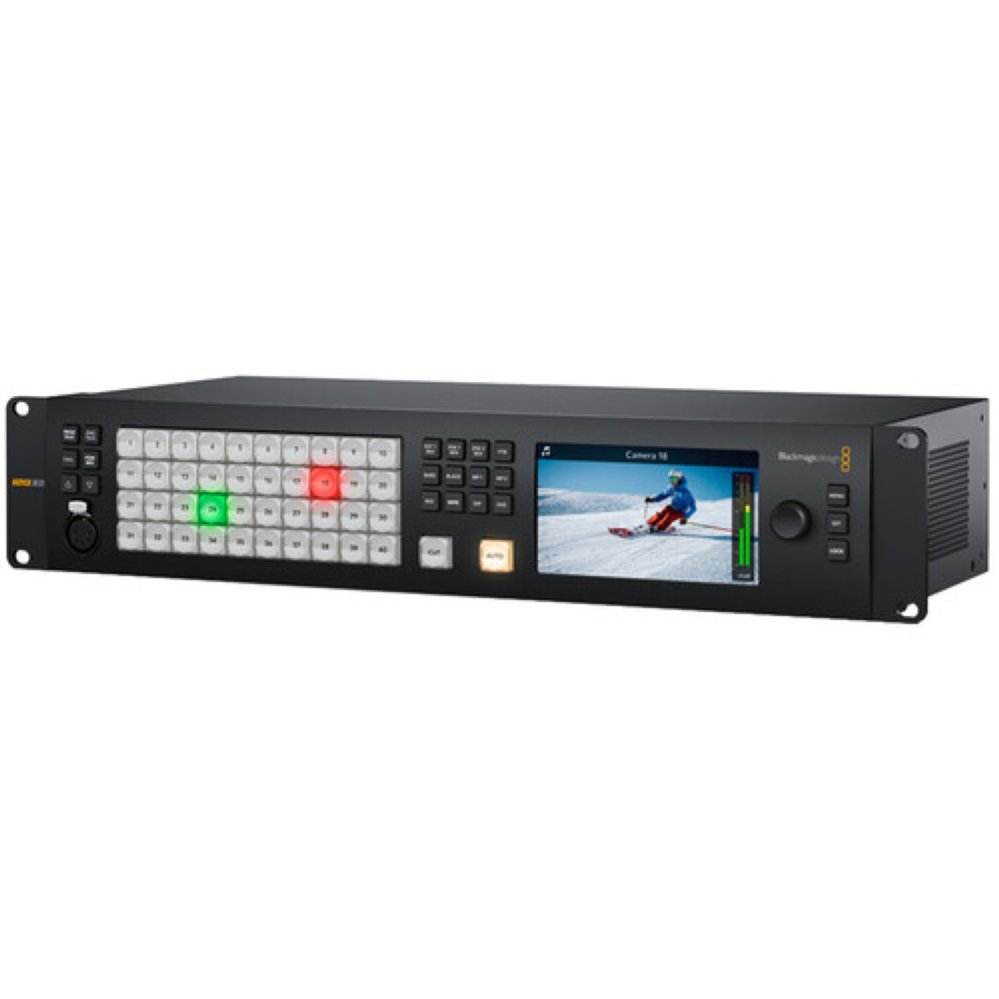

ATEM 4 M/E Conslellation 4K студийный видеомикшер

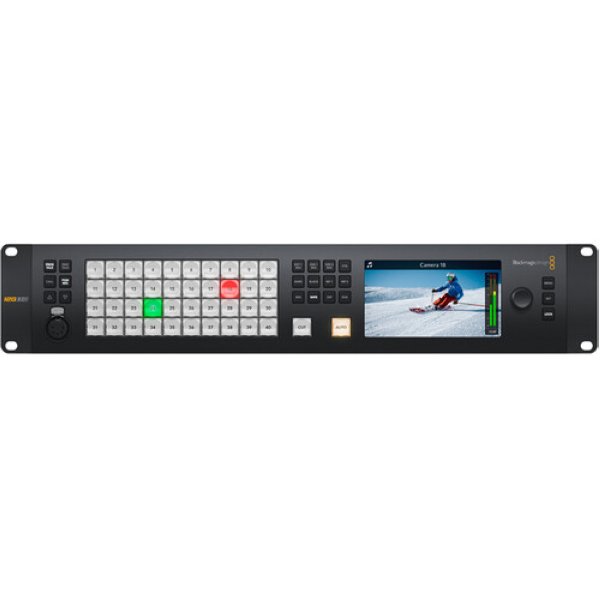

Передняя панель оборудована органами управления M/E рядом и цветным ЖК-дисплеем для контроля и настройки. Также передняя панель оборудованна разьемом для класической гарнитуры служебной связи 5-пин XLR и органами управления связью, которая работает как по протоколу от компании Blackmagic, так и имеет возможность расширения сторонними системами с помощью разьема RJ45 на задней панели.

ATEM 4 M/E Constellation 4K имеет цифровые интерфейсы MADI, 2 аналоговых аудио входа, 2 аудио выхода и встроенный аудиомикшер на 156 аудиоканалов с динамическим процессингом.

Видеомикшер может похвастаться эталонным видеовходом, и каждый вход оснащен синхронизатором кадров, преобразователем частоты кадров и преобразователем формата, что позволяет смешивать и сопоставлять камеры, которые не имеют возможности внешней синхронизации. Кейеры и эффекты поддерживаются в режиме реального времени. Видеомикшером можно управлять с помощью встроенной передней панели, дополнительных панелей Blackmagic ATEM или с помощью загружаемого управляющего программного обеспечения.

Расширенная вещательная мощность

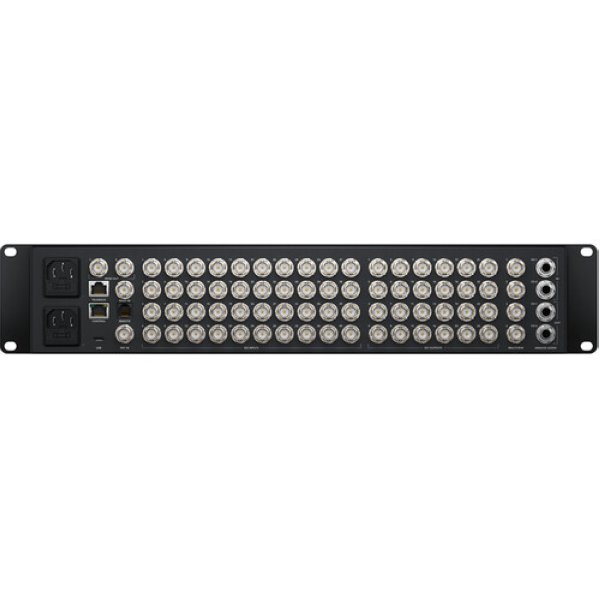

Видеомикшер имеет компактную конструкцию для монтажа в стойку со встроенной панелью управления и большим ЖК-дисплеем, поэтому вы можете видеть программный вывод и изменять настройки коммутатора с помощью экранных меню. Компактный дизайн идеально подходит для портативных живых выступлений, а задняя часть коммутатора оснащена разъемами для входов 12G-SDI, дополнительных выходов, сбалансированного звука и Ethernet для управления. Модели 4 M/E включают RS-422 для последовательного управления и цифровые аудиосоединения MADI. Несмотря на всю эту мощность, видеомикшер работает очень тихо благодаря инновационной высокоэффективной охлаждающей системе.

Встроенный DVE

Видеомикшер оснащен четырьмя независимыми DVE, которые позволяют изменять положение графики, и до 4 независимых DVE, которые позволяют изменять положение графики и создавать композиции «картинка в картинке» с впечатляющими результатами. DVE позволяет создавать профессиональные эффекты «картинка в картинке» с настраиваемыми 3D-рамками, тенями и освещением. DVE также можно использовать для создания потрясающих DVE-переходов с эффектами сжатия и взмаха, чтобы добавить волнения в ваше программирование. Вы даже можете комбинировать переходы DVE с пользовательской графикой, чтобы создавать свои собственные графические переходы вытеснения.

SuperSource обработка

В дополнение к DVE в рядах M/E модель 4 M/E включает в себя мощные многоуровневые процессоры SuperSource с восемью дополнительными слоями DVE плюс фоновый слой, которые отображаются в ATEM Constellation 4K как дополнительный источник входного сигнала. Любой видеовход микшера можно использовать для каждого SuperSource DVE, затем все это накладывается вместе на настраиваемый фон медиапула. SuperSource похож на встроенный дополнительный многоуровневый переключатель визуальных эффектов. SuperSource идеально подходит для демонстрации изображений «картинка в картинке» для интервью, потому что вы можете настроить эффект, оставив основные DVE свободными для других задач.

Мультипросмотр

Настраиваемый на 16, 13, 10, 7 или 4 окна, он включает в себя мониторинг программы, предварительный просмотр, входы, медиаплееры, DSK и чистую программу с дополнительными метками и аудиометрами. Модель 4 M/E оснащена четырьмя многоэкранными выходами.

Профессиональная обратная связь в эфире

Чтобы все работали как единая творческая команда, ATEM Constellation имеет встроенную функцию обратной связи. Talkback поддерживает 5-контактный разъем XLR для гарнитуры, а также разъем RJ12 на задней панели для взаимодействия со стандартными системами обратной связи, такими как ClearCom или RTS. Вы получаете полное управление двусторонней связью, включая программные и инженерные циклы, управление самопрослушиванием для прослушивания микрофона гарнитуры в наушниках и программный микс. ATEM Constellation 4K также поддерживает двустороннюю связь SDI, которая использует каналы SDI 15 и 16 для двусторонней связи с камерами Blackmagic Design. Вы даже можете использовать каналы 13 и 14 для инженерной обратной связи. Можно даже микшировать микрофон двусторонней связи со звуком программы для озвучивания.

Купить ATEM 4 M/E Constellation 4K вы можете у нас на сайте и в магазине ОПТА Видео.

Общее количество входов

40

Общее количество выходов

24

Видеовход SDI

40?10-битных с возможностью преобразования. Двухканальный встроенный звук

Вывод звука через SDI

Двухканальный звук, выводимый на все выходы

Аудиовход

2 x TRS, один MADI (BNC) на 32 стереоканала

Аудиовыход

2 х TRS, два MADI (BNC) на 32 стереоканала

Синхровход

Tri-Sync или Blackburst

Внутренние кадровые синхронизаторы

40 на всех входах

Вывод изображения в режиме многооконного мониторинга

4

Выходы для многооконного мониторинга

Четыре выхода 12G-SDI

Подключение панели управления

Через порт Ethernet по стандарту 10/100/1000 BaseT, с подключением напрямую или через локальную сеть

Выход Tally

При помощи подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface ( не входит в комплект поставки)

Подключение к компьютеру

Один порт USB-C 3.1 Gen 1 (5 Гбіт/с)

Стандарты

Форматы SD

Нет

Форматы HD

720 50p; 720 59.94p 1080 50i; 1080 59.94i; 1080 23.98p; 1080 24p; 1080 25p; 1080 29.97p; 1080 50p; 1080 59.94p

Формати Ultra HD

2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/50; 2160p/59,94; 2160p/60.

Интерфейс SDI

В соответствии со стандартами SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M level A та B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 та SMPTE 2082-10, SMPTE 2082-12.

Цветовая субдискретизация

4:2:2

Цветовое разрешение

10 бит

Цветовое пространство

REC 709, REC 2020.

Другие характеристики
Модули первичного кеинга
16

Модули вторичного кеинга
4

Современные инструменты цветного кеинга
16

SuperSource
2

Поддержка интерком-связи
Есть

Режим «микс-минус»
Есть

Модули линейного/яркостного кеинга
21

Модуль кеинга для создания переходов (анимация и DVE)
По четыре для анимированных переходов и DVE

Общее количество слоев
28

Генераторы шаблонов
21

Генераторы цвета
2

Панель управления
С передней панели, а также с помощью приложения или дополнительной аппаратной консоли

Назначаемые окна
64

Индикация
Красный цвет для программного сигнала, зеленый для предварительного просмотра.

Присвоение имен источникам
Есть

Медиаплеер
Медиаплееры
4

Каналы
Сигнал удаления и заполнения для каждого медиаплеера

Максимальное количество статических изображений в медиатеке
40

Максимальное количество клипов в медиатеке
4

Максимальная длина клипа в формате 720 HD
3200 кадров

Максимальная длина клипа в формате 1080 HD
1600 кадров

Максимальная длина клипа в формате Ultra HD
400 кадров

Форматы статических изображений для медиатеки
PNG, TGA, BMP, GIF, JPEG и TIFF

Формат видео для медиатеки
Последовательность файлов TGA

Форматы аудио для медиатеки
WAV, MP3 и AIFF

Дисплей
Передняя панель
Встроенный 5-дюймовый ЖК-дисплей для мониторинга видео, 42 светодиодных кнопок для настроек и переключения, 8 - для источников сигнала, 4 - для переходов, 6 - для выбора интеркомсвязи и микширования, ручка управления меню и настроек, кнопка блокировки передней панели

Программное обеспечение
Программная панель управления
В комплект поставки входит программная панель ATEM Software Control для операционных систем Mac 11.11 Big Sur, Mac 12 Monterey или более поздних версий, Windows 10 и 11

Обновление ПО
Через порт USB или Ethernet с прямым подключением к компьютеру на платформе Mac OS или Windows. Утилита ATEM Setup в комплекте снабжения.

Конфигурация
При использовании программной панели управления ATEM, за исключением IP-адреса, который устанавливается с помощью утилиты ATEM Setup при подключении к видеомикшеру через порт USB
