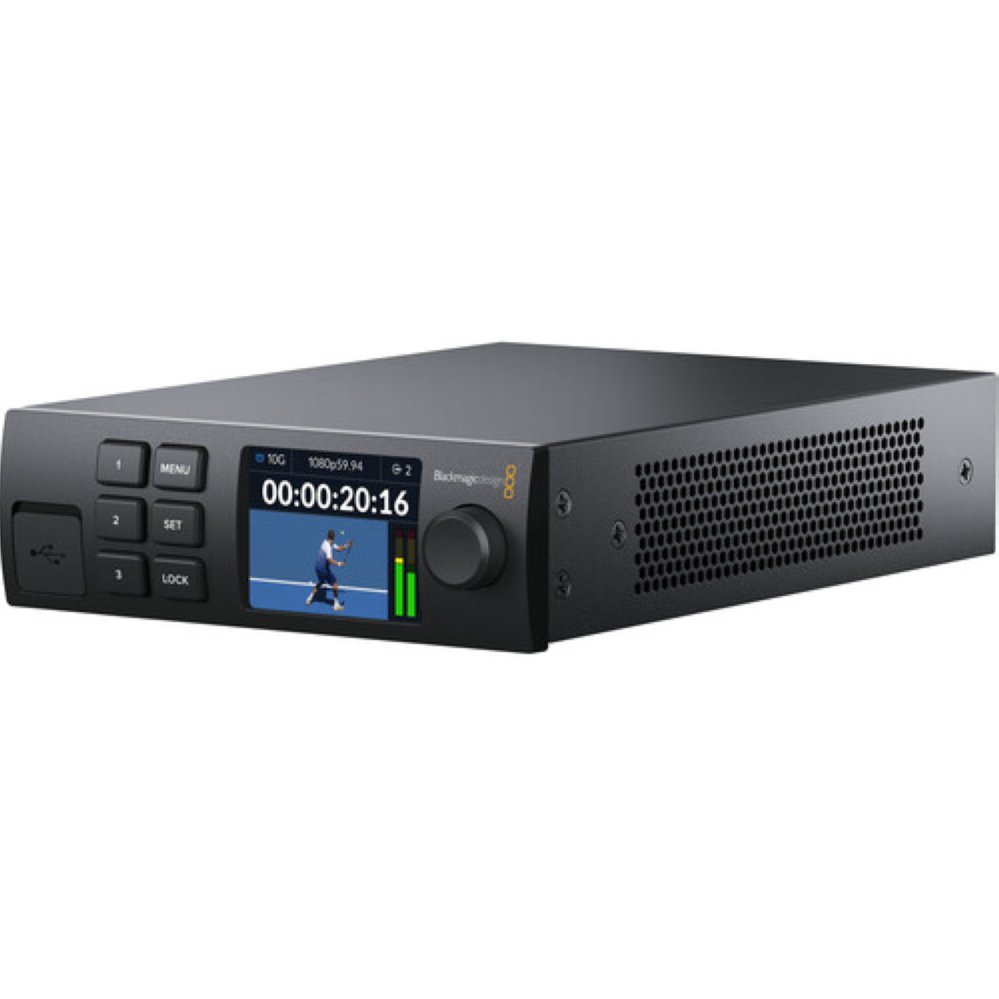

Blackmagic 2110 IP Converter 3x3G

Преобразуйте сигналы от трех отдельных устройств 3G-SDI в IP-видеосистемы ST2110 с помощью Blackmagic Design 2110 IP Converter 3X3G. Широкий спектр возможностей подключения включает в себя порт Ethernet 10G, который одновременно поддерживает до трех видеоканалов, три входа 3G-SDI и три выхода 3G-SDI, а также три петлевых выхода. Устройство также поддерживает до 16 каналов встроенного звука с соответствующими видеосигналами, а порт Ethernet 10G RJ45 поддерживает 100/1000/10G BASE-T и может также использоваться для подключения питания PoE+. Выходной сигнал синхронизируется с часами 2110 PTP.

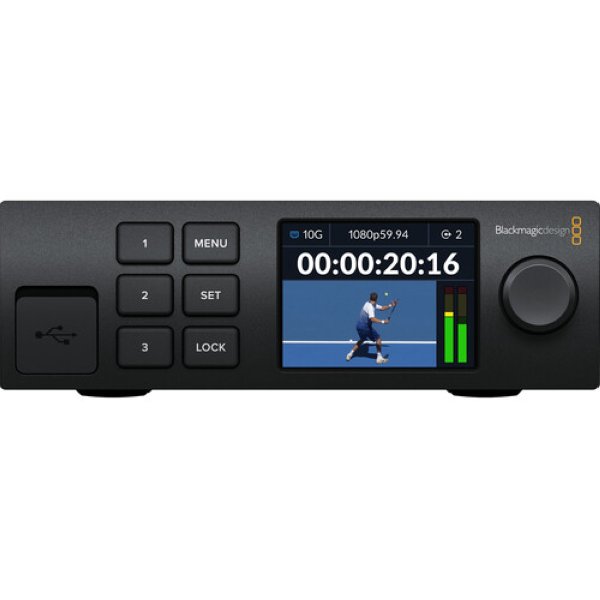

2,2-дюймовый цветной ЖК-дисплей на передней панели обеспечивает контроль сигнала, меню и диагностические данные. IP-входы также могут направляться с панели. Конструкция, предназначенная для интеграции любого оборудования 3G-SDI в системы IP-вещания 2110, позволяет устанавливать устройство в стойку рядом с оборудованием, которое вы преобразуете. Используя активную систему охлаждения на основе вентилятора, устройство остается прохладным даже при установке рядом с другим оборудованием.В дополнение к опции PoE+, устройство также имеет Порт питания 240 В переменного тока.

Blackmagic Design 2110 IP Converter 3X3G поддерживает несколько IP-каналов SMPTE ST2110

Устройство соответствует стандарту SMPTE ST2110 для IP-видео, который определяет транспортировку, синхронизацию и описание видео-, аудио- и вспомогательных данных по управляемым IP-сетям для вещания. Он также может синхронизировать входы SDI с общим тактовым сигналом PTP, или внешнее устройство может синхронизироваться с эталонным выходным сигналом, который также генерируется тактовым сигналом PTP. Он поддерживает несжатое видео SMPTE-2110-20, формирование/синхронизацию трафика SMPTE-2110-21, аудио SMPTE-2110-30 и SMPTE-2110-40 для вспомогательных данных. Также поддерживается многоадресная передача, представляющая собой эффективный способ распространения видео, аудио и данных из одного источника в несколько пунктов назначения.

Поддержка протокола NMOS

Преобразователь поддерживает спецификации интерфейса NMOS, поэтому все IP-видеоустройства 2110 могут работать вместе как большой виртуальный маршрутизатор. Videohub Smart Control направляет источники к получателям в IP-сетях 2110, поскольку может действовать как контроллер NMOS. Спецификация интерфейса NMOS описывает, как устройства SMPTE 2110 обнаруживаются и контролируются в IP-сетях. IS-04 поддерживается для обнаружения и регистрации IP-видеоустройств, а IS-05 — для управления соединениями между IP-видеоустройствами. Это означает, что вы можете устанавливать соединения между источниками и получателями так же, как традиционный маршрутизатор SDI.

Поддерживает все форматы SD и HD до 1080p60

Соединения 3G-SDI поддерживают видеостандарты SD и HD. Вы можете подключить существующее SDI-вещательное оборудование к новой IP-инфраструктуре. В стандартном разрешении поддерживаются стандарты 525i59.94 и 625i50. В режиме высокой четкости устройство поддерживает все стандарты видео 720p вплоть до 720p60, все стандарты чересстрочной развертки 1080 вплоть до 1080i60 и все стандарты 1080p вплоть до 1080p60, и вы можете одновременно использовать три различных видеостандарта.

Настоящее 10-битное качество вещательного видео

10-битный формат без сжатия является наиболее часто используемым телевизионным стандартом, позволяющим отображать цвета с точностью, в четыре раза превышающей точность 8-битного видео. Работа с 10-битным видео гарантирует, что все изображения представляют собой идеальный пиксель для передачи исходного источника SDI, поэтому вы всегда работаете с максимально возможным качеством.

Купить Blackmagic Design 2110 IP Converter 3X3G вы можете у нас на сайте и в магазине ОПТА Видео.

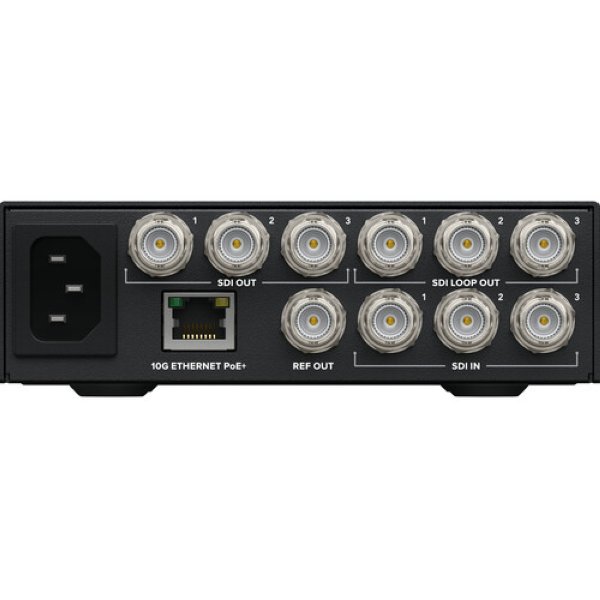

Разъемы
Входы SDI
3

Сквозные выходы SDI
3

Выходы SDI
3

Ввод звука через SDI
16-канальный встроенный звук

Вход/выход по стандарту SMPTE ST 2110
Разъем 10G Ethernet поддерживает по три входных и выходных канала разного формата до 1080p/60, а также до 16 каналов встроенного звука и дополнительные данные

Порт 10G Ethernet
Один разъем 10 Гбит/с PoE+ RJ-45 с поддержкой 10/100/1000/10G BASE?T

Синхровиход
Tri-Sync или Blackburst

Подключение к компьютеру
Порт USB-C для обновления ПО, настройки и управления

Видео стандарты
Форматы SD
525i/59,94 NTSC; 625i/50 PAL
Форматы HD
720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/50; 1080p/59; 1080p/59,94; 1080p/60
Интерфейс SDI
SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 424M, SMPTE 425M уровень A и уровень B, ITU-R BT.656, ITU-R BT.601.
Поддержка метаданных через SDI
RP 188/SMPTE 12M-2 и поддержка скрытых субтитров

Дискретизация звука
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)

Глубина цвета
8 и 10 бит RGB (4:4:4) в любых форматах до 1080p/30; 8 и 10 бит YUV (4:2:2) в любых форматах

Цветовое пространство
REC 601, REC 709

Соответствие IP-видео
SMPTE ST 2110-20 (несжатое видео)
IGMP v2

SMPTE ST 2110-21 (последовательность трафика)
Отправитель: узкая полоса

Приемник: узкая полоса, широкая полоса с синхронной передачей, асинхронная передача

SMPTE ST 2110-30 (PCM-аудио)
Уровень согласования аудио: уровень C

SMPTE ST 2110-40 (дополнительные данные)
Полный доступ к потоку дополнительных данных по стандарту SMPTE. Включает RP 188/SMPTE 12M-2, скрытые субтитры и статические HDR-метаданные.

Протокол PTP
IEEE 1588-2008 (PTP v2)

ST 2059-1

ST 2059-2

NMOS IS-04 (обнаружение и регистрация)
v1.3.2

Одноранговая сеть через mDNS/DNS-SD

NMOS IS-05 (установка связи)
v1.1.2

NMOS BCP-002-01
Стандартная группировка

NMOS BCP-004-01
Спецификации приемника
