Конвертер Teranex Mini - SDI to DisplayPort 8K HDR

Blackmagic Design разработал конвертер Teranex Mini - SDI to DisplayPort 8K HDR для осуществления передачи видео в формате 8К на компьютерные мониторы и новые дисплеи с 4K-, 5K-, 6K- и 8K-экранами, в т.ч. и Apple Pro Display XDR по стандарту DisplayPort.

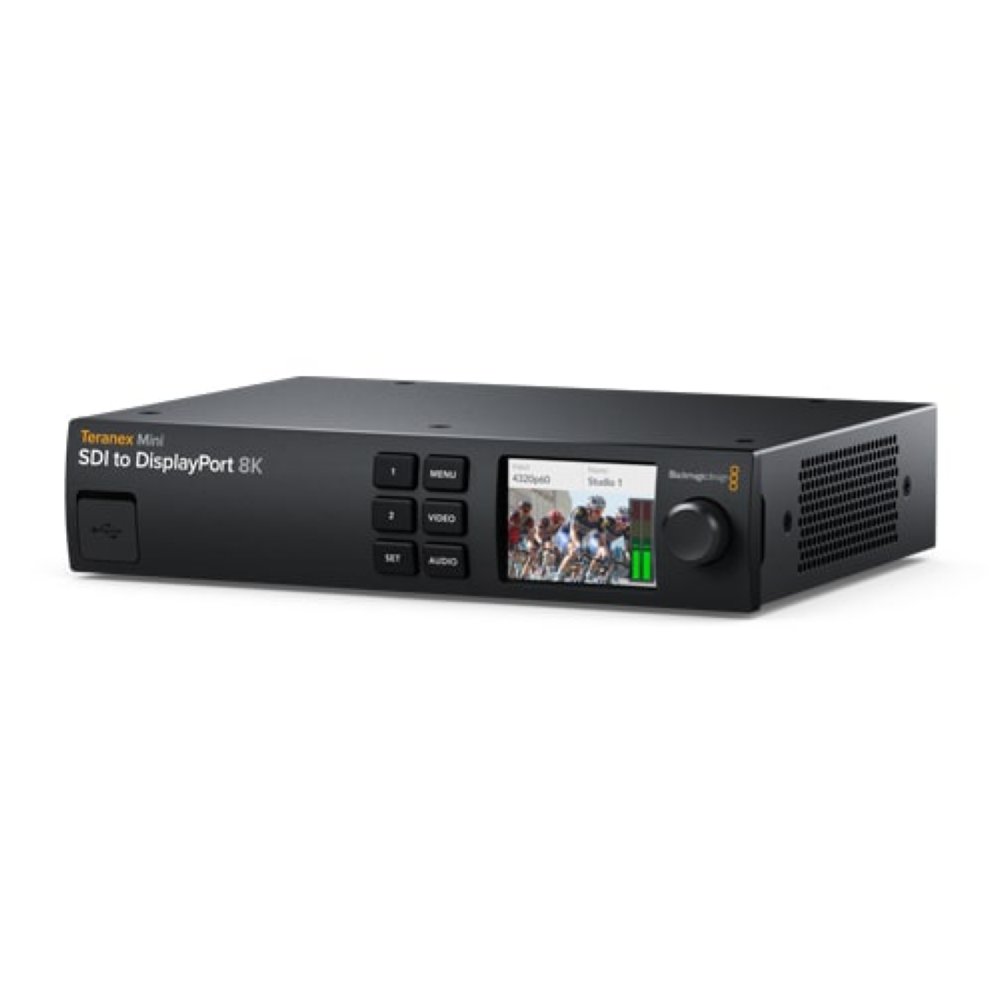

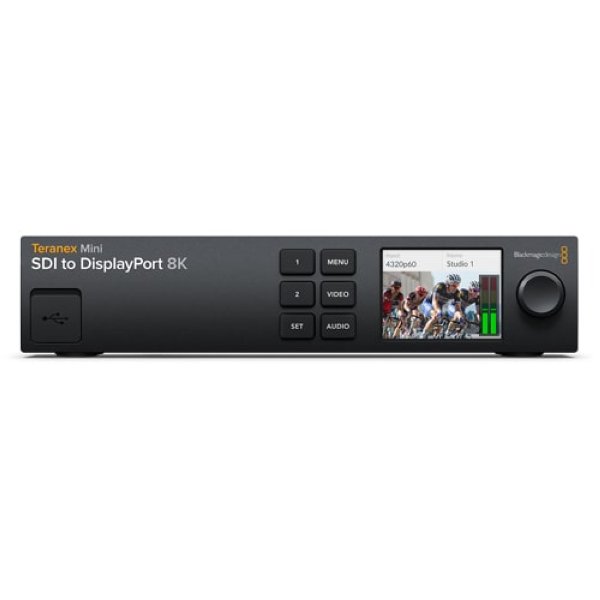

Конвертер оснащен органами управления и небольшим цветным экраном на передней панели, позволяющим осуществлять настройку и просматривать поступающий материал. На ЖК-экране устройства показываются формат сигнала и индикаторы звука.

Так же устройство позволяет одновременно выводить на дисплей 2 любых индикатора на выбор (Waveform, Parade, вектороскоп, гистограмма) для контроля качества видео.
Интерфейс Quad Link 12G-SDI позволяет работать с материалом в формате HD, Ultra HD и 8K.

Teranex Mini - SDI to DisplayPort 8K HDR дает возможность использовать трехмерную LUT-таблицу на основе 33 координатных точек. Есть USB-порт для работы с инструментами калибровки сторонних производителей.

Конвертер Teranex Mini SDI to DisplayPort 8K HDR будет очень полезен в работе киностудиям и вещательным компаниям.

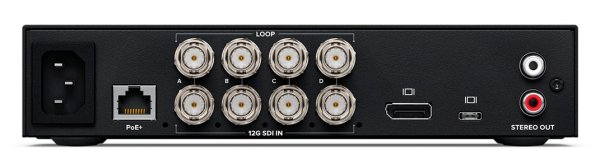

Разъемы:
Видеовходы SDI:
4 x 12G?SDI с автоматическим переключением между HD, 2K, 4K и 8K.
Интерфейс Quad Link 12G?SDI только для 8K.
Видеовыходы:
4 сквозных выхода 12G?SDI;
2 полноразмерных разъема DisplayPort. Для 4K-видео используется один, для 8K — оба.
1 разъем USB-C DisplayPort
Вывод аналогового звука:
2 канала аналогового звука через разъемы RCA.
Поддержка встроенного звука:
16 каналов встроенного звука на всех сквозных SDI-выходах;
8 каналов на выходах DisplayPort.
Скорость передачи данных:
1,5/3/6/12 Гбит/с, 2SI Dual Link 12G?SDI, 2SI Quad Link 12G?SDI, Square Division Quad Link 12G?SDI
Настройка и обновление:
Через USB-С или Ethernet
Регенерация сигнала: Есть

Стандарты и форматы:
Форматы SD: Нет
Форматы HD:
720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
1080PsF/23,98; 1080PsF/24; 1080PsF/25; 1080PsF/29,97; 1080PsF/30
Форматы 2K:
2Kp/23,98 DCI; 2Kp/24 DCI; 2Kp/25 DCI; 2Kp/29,97 DCI; 2Kp/30 DCI; 2Kp/47,95 DCI; 2Kp/48 DCI; 2Kp/50 DCI; 2Kp/59,94 DCI; 2Kp/60 DCI
2KPsF/23,98 DCI; 2KPsF/24 DCI; 2KPsF/25 DCI; 2KPsF/29,97 DCI; 2KPsF/30 DCI
Форматы Ultra HD:
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
Форматы 4K DCI:
4Kp/23,98 DCI; 4Kp/24 DCI; 4Kp/25 DCI; 4Kp/29,97 DCI; 4Kp/30 DCI; 4Kp/47,95 DCI; 4Kp/48 DCI; 4Kp/50 DCI; 4Kp/59,94 DCI; 4Kp/60 DCI
Форматы 8K:
4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/47,95; 4320p/48; 4320p/50; 4320p/59,94; 4320p/60.
Автоматическое переключение между 2SI и Square Division.
Форматы 8K DCI:
8Kp/23,98 DCI; 8Kp/24 DCI; 8Kp/25 DCI; 8Kp/29,97 DCI; 8Kp/30 DCI; 8Kp/47,95 DCI; 8Kp/48 DCI; 8Kp/50 DCI; 8Kp/59,94 DCI; 8Kp/60 DCI.
Автоматическое переключение между 2SI и Square Division.
Интерфейс SDI:
В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M, SMPTE 424M, SMPTE 425M Level A и Level B, SMPTE 2081-1, SMPTE 2081-10, SMPTE 2082-1 и SMPTE 2082-10
Скорость SDI-видеопотока:
Видеоинтерфейс SDI позволяет переключаться между SD 1,5G?SDI, HD 3G?SDI (Level A и Level B), 6G?SDI и 12G?SDI
Частота выборки SDI-изображения:
4:2:2 и 4:4:4
Дискретизация SDI-звука:
Телевизионный стандарт (частота дискретизации 48 кГц, разрядность 24 бит)
Цветовое разрешение SDI:
4:2:2 и 4:4:4
Цветовое пространство SDI:
YUV и RGB

Вывод через HDMI:
Форматы SD: Нет
Форматы HD:
720p/50; 720p/59,94; 720p/60
1080i/50; 1080i/59,94; 1080i/60
1080p/23,98; 1080p/24; 1080p/25; 1080p/29,97; 1080p/30; 1080p/47,95; 1080p/48; 1080p/50; 1080p/59,94; 1080p/60
Форматы Ultra HD:
2160p/23,98; 2160p/24; 2160p/25; 2160p/29,97; 2160p/30; 2160p/47,95; 2160p/48; 2160p/50; 2160p/59,94; 2160p/60
Форматы 8K:
4320p/23,98; 4320p/24; 4320p/25; 4320p/29,97; 4320p/30; 4320p/47,95; 4320p/48; 4320p/50; 4320p/59,94; 4320p/60
Цветовое пространство HDMI:
REC 709, REC 2020
Цветовое разрешение HDMI:
YUV 4:2:2 и RGB 4:4:4 в HD, 2K, 4K и 8K.

HDR
Преобразование: Вывод возможен в SDR, HLG или PQ

Операционные системы:
Mac 10.14 Mojave, Mac 10.15 Catalina или более поздняя версия
Windows 10 (64?разрядная версия)

Питание:
1 встроенный универсальный блок питания переменного тока с гнездом IEC C14. Требуется кабель IEC. Вход 100-240 В переменного тока.
Потребляемая мощность:
35 Вт
Рабочее напряжение:
от 100 до 240 В переменного тока
Физические размеры:
210 х 176 х 44 мм
Вес:
1,2 кг
Условия эксплуатации:
Рабочая температура: от 0° до 40° C
Температура хранения:: от -20° до 60° C
Относительная влажность: от 0% до 90% (без конденсации)

Комплект поставки:
Teranex Mini SDI to DisplayPort 8K HDR
SD-карта с ПО и руководством пользователя
