PT-HP-S5 головка наведения

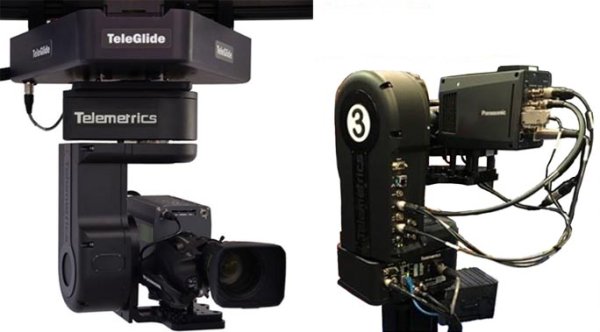

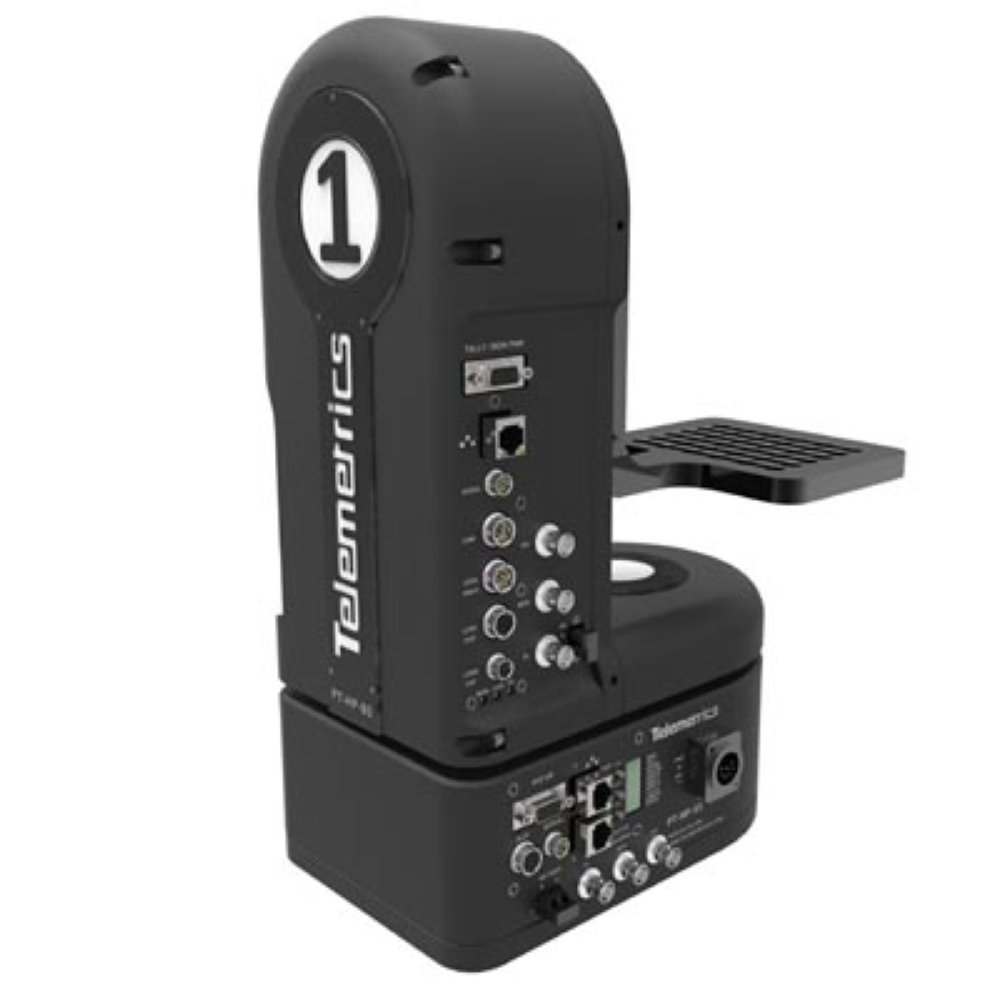

Telemetrics PT-HP-S5 - сервоголовка наведения камеры
Высокоскоросная (до 100 град/сек) двухосевая (P/T) сервоголовка для камер весом до  18 кГ. Расчитана на установку, наряду с камерой, легкого телесуфлера, монитора подсмотра и т.п..  Эта головка 5-го поколения отличается низким уровнем акустического шума и имеет уникальную систему контр-баланса, обеспечивающую высокие скорость и точность наведения.
Головка расчитана, прежде всего, на студийное применение и позволяет устанавливать на нее в т.ч. и студийные камеры обеспечивая передачу не только видеосигнала 3G-SDI, но и сигналов управления камерой от камерного канала и управления объективом, сигналов синхронизации, телесуфлера, Tally ("Эфир"), питания и др. Сигнальный тракт поддерживает прохожение оптоволоконного интерфейса и сигналов 4К. Для поддержки студийной работы головка имеет встроенную индикацию Tally ("В Эфире") зеленого и красного цвета.
Головка управляется с пультов Telemetrics, которые управляют наведением, траекториями движения и параметрами камер, заменяя собой штатные блоки CCU или пульты RCP. Управление возможно по последовательному интерфейсу (RS-232/RS-422) или по Ethernet.

Вес нагрузки, макс.  ……………… 18 кГ

Вес …………………………..……… 13 кГ

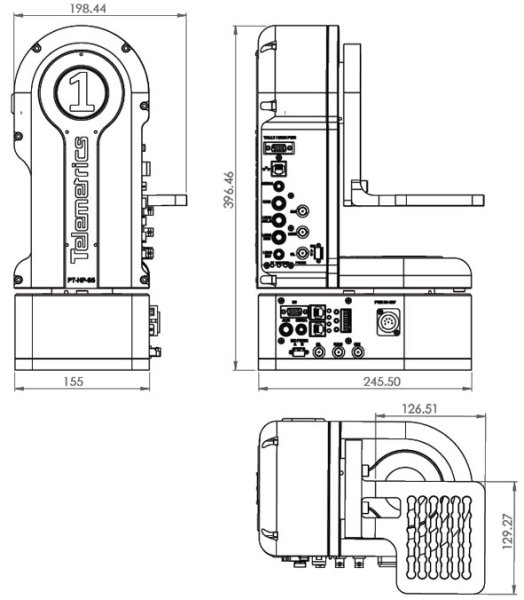

Размеры ……………………..…….. 246х155х396 мм

Раб. температура ……………..….. 4 ~ 50? С

Напряжение питания …………….. 38 ~ 53 В пост.
Выход питания камеры ………..… 15 В пост., 60 Вт

Потребляемый ток …………..……. 10 А макс.

Уровень акустического шума …… 31 дБ макс.

Диапазон наведения, гор. ……….. ±360? с концевыми ограничителями
                                                     ±720? без ограничителей

Диапазон наведения, верт. ……… ±180?
                                                     +25?, -15? (с телесуфлером)

Скорость ……………………….……. 0,01? ~ 100?/сек. (верт., гор.)

Стартовое ускорение ……………… 90?/сек²

Точность позиционирования …….. 0,016?

Точность измерения положения … 5 625 000 отсчетов на 360? (23 бит)

Концевые ограничители ………….. электронные, с мягким остановом

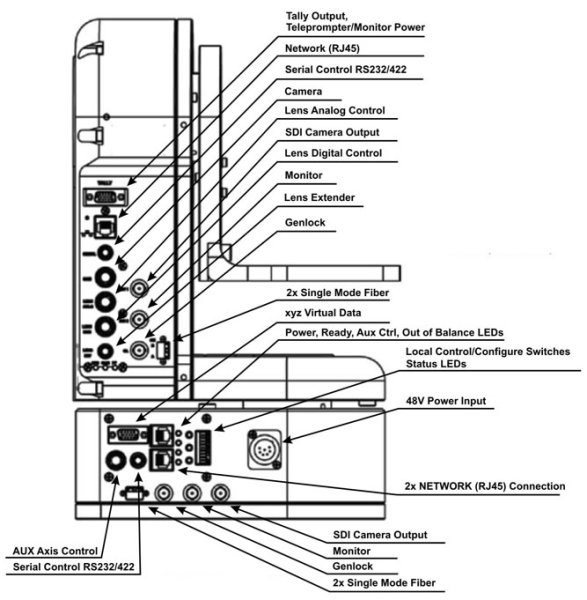

Вход питания ……………………….. XLR, 7-pin male

Выход питания суфлера …………. D-Sub 9-pin
(+ Tally R & G, Monitor)

3G SDI ………………………………. 1x BNC, проходной

Genlock  …………………………….  1x BNC, проходной

Monitor ………………………………. 1x BNC, проходной

Camera (CCU Data, Power) ………. 1x

Camera (Trunk Data, Aux) ...……… 1x

Lens Control ................................ 1x Digital
                                                    1x Analog
                                                    1x Extender

Optical ........................................ 1x, проходной

Network ...................................... 3x  RJ-45

Serial Control ............................... 1x  RS-232/422

Aux Axis Control .......................... 1x

xyz Virtul Data ............................. 1x  D-Sub 15-pin
