Описание

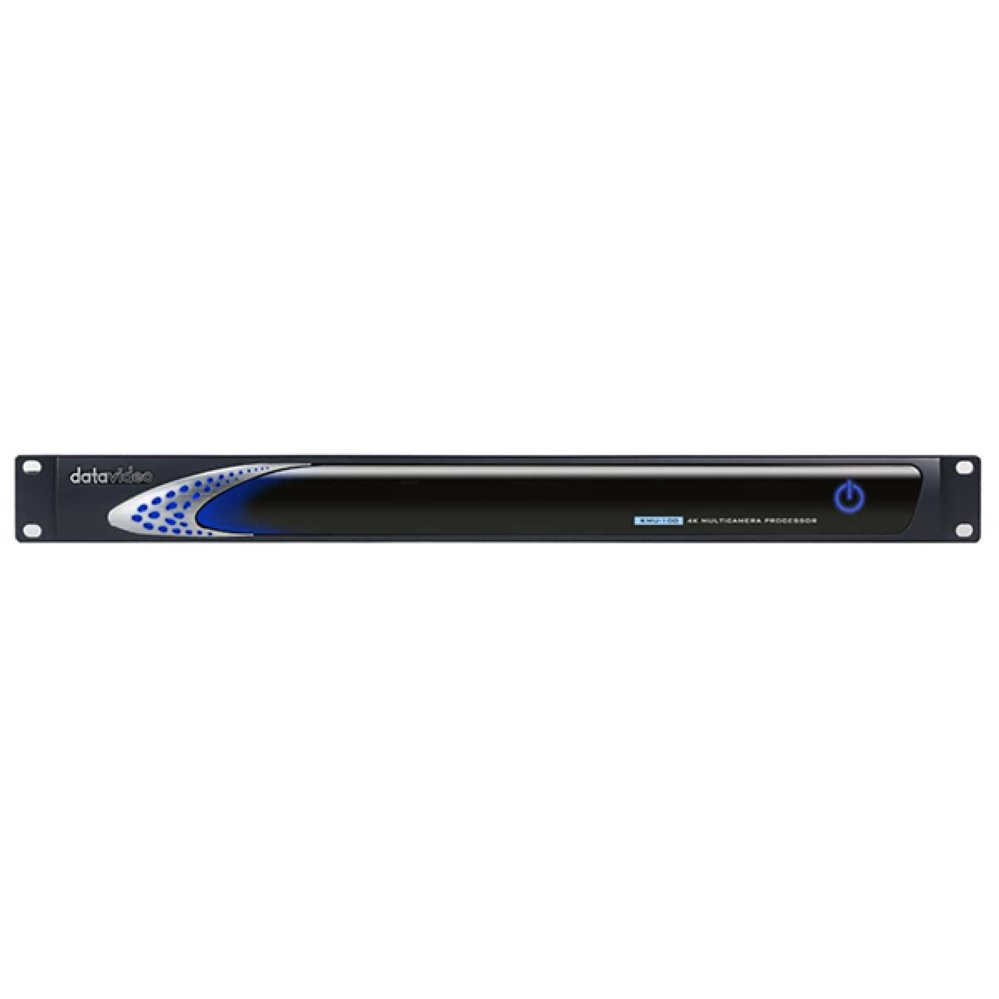

KMU-100 мультикамерное устройство

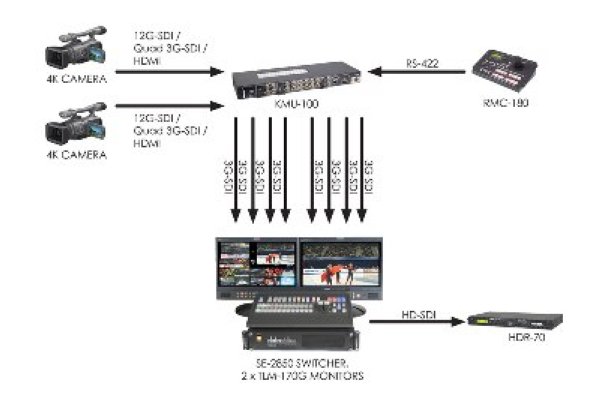

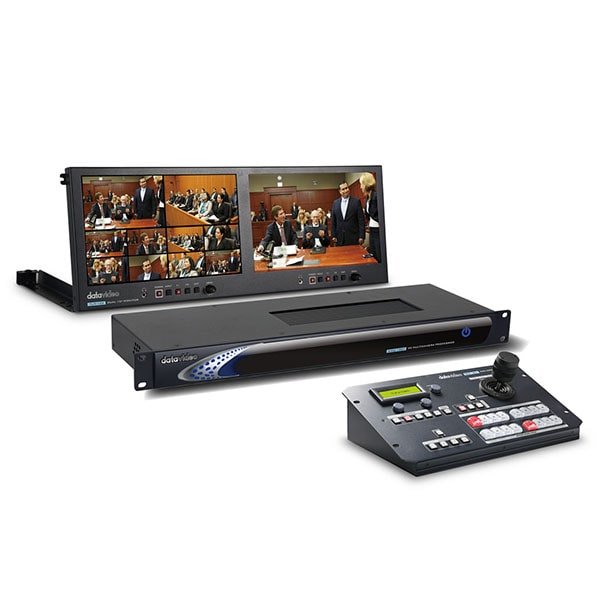

KMU-100 является уникальным решением для 4K псевдо мультикамерного производства. Используя всего лишь одну 4К камеру KMU-100 позволяет получить 4 виртуальных Full HD (до 1080p) масштабируемых ракурса ( картинки). Это решение простое в эксплуатации и с минимальными затратами на установку. Выход одной камеры 4K / UltraHD подключают к устройству KMU-10. Из него можно получить до четырех изображений ( окна 16x9 размером, который выбирает пользователь). Выбранные изображения выдаются в виде четырех отдельных сигналов высокой четкости через HD-SDI. Эти пользовательские окна можно увеличивать и уменьшать в размерах, перемещать, поворачивать , а также можно и зумировать выбранное изображение. На второй выход KMU-10 можно подключить вторую 4K камеру и получить до восьми HD картинок из двух 4K сигналов. Таким образом из 2-х 4К камер мы можем получить до 8 псевдо HD камер. Предусмотрена возможность настроить эти кадры заранее и сохранить их в качестве предварительных настроек, или можно сделать это в режиме реального времени. Опционально для данного решения можно добавить контроллер Datavideo RMC-180 , что позволит легко выбрать окна, отпозиционировать их с помощью удобного джостика ,а также настрить размер окон на любой части исходного сигнала 4K.
Более подробно, на сайте производителя Datavideo
Свойства
KMU-100 мультикамерное устройство

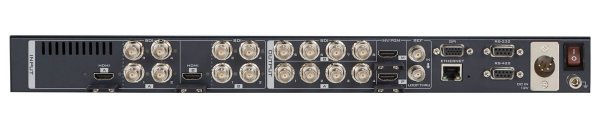

Видео входы: Quad SDI, 6G-SDI или 12G-SDI, 2 x HDMI (до 2160p60), 1 x Display Port (до 2160p60);
Видео выходы: 8x 3G/HD/SD-SDI, 2x HDMI ( мониторные);
Аудио вход: SDI Audio ( 16 каналов);
Аудио выход: SDI Audio ( 16 каналов);
Sync Input (Genlock) :Blackburst или TriSync;
Interface : Ethernet RJ45 для управления и обновления прошивок, RS-232 / RS-422 x 1;
Назначаемые окна на каждый выход;
Частота дискретизации видео: 10-bit 4:2:2.
Более подробно, на сайте производителя Datavideo
Спецификация
KMU-100 мультикамерное устройство
Видео входы....................................2x SDI Input: 12Gb/s or 3Gb/s SD/HD/4K. Supports single link 4:2:2;
6x SDI Input: 3Gb/s SD/HD/4K. Supports single link, dual link, and quad link 4:2:2;
2x HDMI Input: Supports Ultra HD 4K 60p in 4:2:0/4:2:2
Разрешение видео на входе............3840x2160p 23.98/24/25/29.97/30/50/59.94/60.
1080p 23.98/24/25/29.97/30 1080i 50/59.94/60
1080PsF 23.98/24/25/29.97/30 720p 50/59.94/60
Видео выходы..................................2x SDI Output: 12Gb/s or 3Gb/s SD/HD/4K. Supports single link 4:2:2 6x SDI Output: 3Gb/s SD/HD/4K.
Supports single link, dual link, and quad link 4:2:2
Разрешение видео на выходе.........1080p 25/29.97/30/50/59.94/60 1080i 50/59.94/60 720p 50/59.94/60 625/50i PAL, 525/59.94i NTSC
Мультивьювер выход......................2x HDMI 1.4
Режим мультивьювера....................Preview, Motion, Quad
Аудио входы.....................................SDI: 16 Ch embedded in HD/4K. 8 Ch embedded in SD HDMI: 8 Ch embedded in SD, HD and Ultra HD 4K
Аудио выходы..................................SDI: 16 Ch embedded in HD/4K. 8 Ch embedded in SD. HDMI: 8 Ch embedded in SD, HD and Ultra HD 4K
Семплирование аудио.....................телевизионный стандарт 48kHz 24bit
Синхронизация................................Blackburst, Tri-level
Интерфейс управления....................Ethernet RJ45 для управления,настройки и обновления;RS-232 x1 вход для настройки;
RS-422 x1 вход для внешнего контролера;GPIO x1
Консоль управления........................RMC-185/RMC-185+
Питание............................................DC 12V 5A
