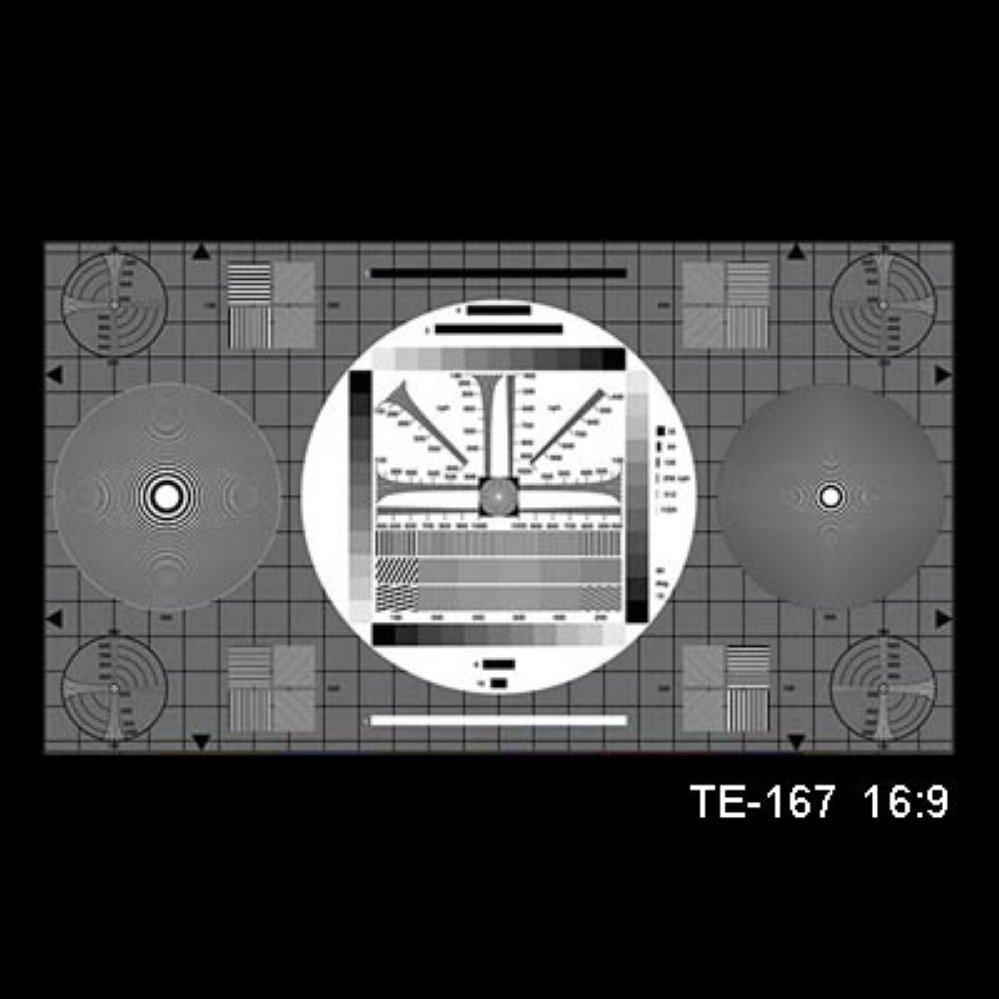

Таблица испытательная Image Engineering TE167-16:9-A280

Image Engineering TE167 16:9 A280 HDTV Universal Test Chart - универсальная телевизионная испытательная таблица, одна из основных для применения в HDTV. Таблица предназначена для объективной (приборной) и визуальной оценки разрешающей способности в канале яркости, геометрических искажений, передачи градаций яркости (динамического диапазона).

Таблица содержит различные штриховые миры для оценки разрешающей способности, прямоугольные и круглые объекты для оценки геометрических искажений, серые клинья градаций яркости для оценки динамического диапазона.

Основное поле таблицы имеет окраску серого тона плотностью D 0.75, поверх которого нанесено сетчатое поле 25х15 квадратов. Центральный белый круг содержит четыре градационных серых клина, состоящих из 11 участков плотность которых изменяется линейно от from D = 0.15 до D = 1.65 (контраст = 40:1), три блока штриховых мир multi burst от 200 до 1200 твл, расположенных вертикально и с наклоном 30 и 15 градусов и штриховые клинья с плавным переходом от 200 ТВЛ до 2000 ТВЛ, расположенные вертикально, горизонтально и под углом 45°. В центре расположена небольшая фокусировочная Siemens Star.

Слева и справа от центрального круга расположены круговые штриховые миры zone plate с плавным переходом до 800 ТВЛ (левая) и до 1600 ТВЛ (правая), позволяющие оценить как разрешающую способность во всех направлениях, так и соотношение влияния вертикальной и горизонтальной апертурной коррекции, степень интерференции с матричными структурами камер и мониторов и т.д. В углах таблицы расположены малые круги с непрерывными штриховыми клиньями.

Технические характеристики
