M-1093F 9 x2 монитор

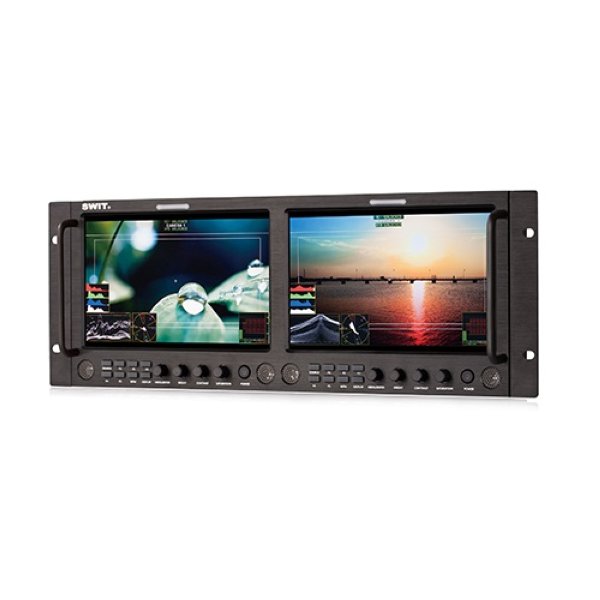

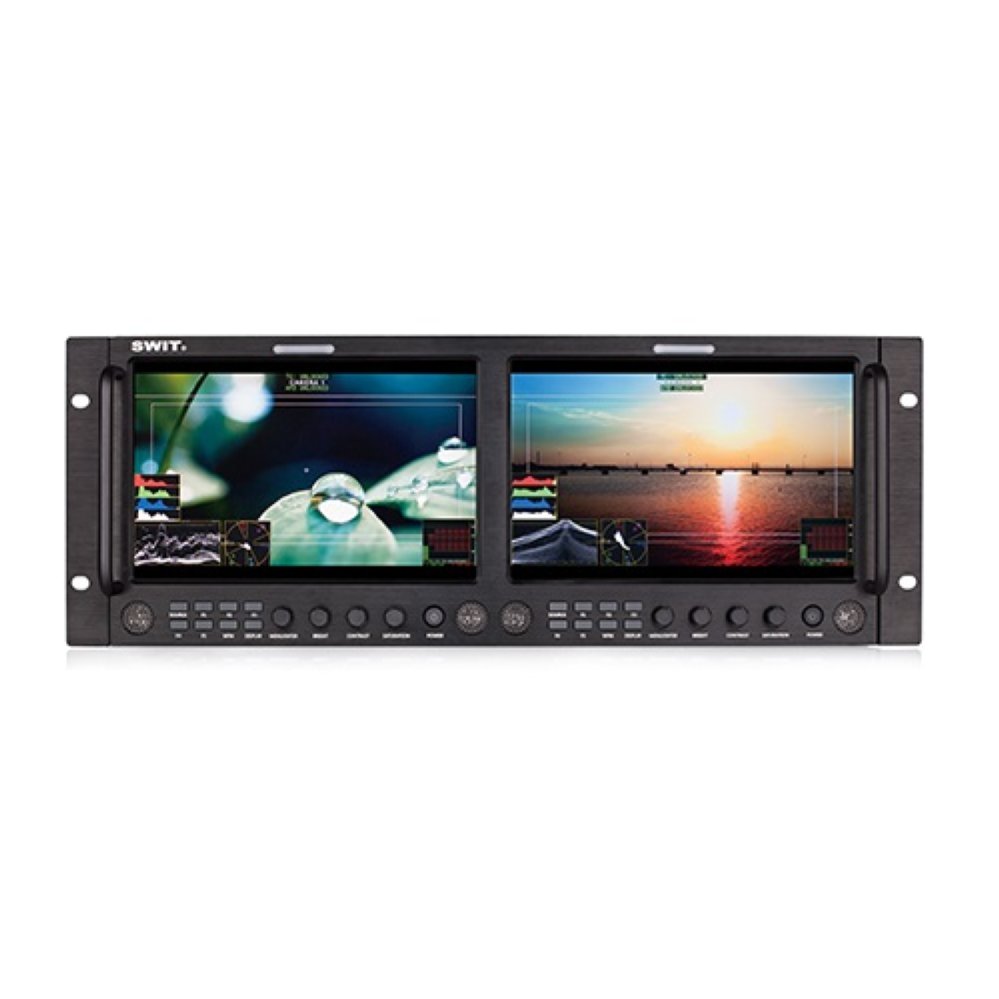

M-1093F использует 2 х 9-дюймовые IPS (In-Plane Switching) ЖК-панели с разрешением Full HD 1920 х 1200 и светодиодной подсветкой, контрастность 800: 1. Угол обзора по горизонтали: 170 ° / по вертикали: 170 °, имеет SDI, HDMI и аналоговый проходные интерфейсы. Два переключаемых SDI входа с поддержкой 2K/3G/HD/SD форматов, HDMI вход спецификации 1.3 и вход Composite.
M-1093F имеет вспомогательные шаблоны для анализа видео, включая: осцилограф (Y/Pb/Pr/R/G/B), вектроскоп и RGB гистограмму. Настройки отображения для каждой функции назначаются в меню индивидуально. Также доступны следующие функции: Peaking, R/G/B/Mono only, Zebra, False color, Timecode, H/V delay, AFD, Scale Markers.

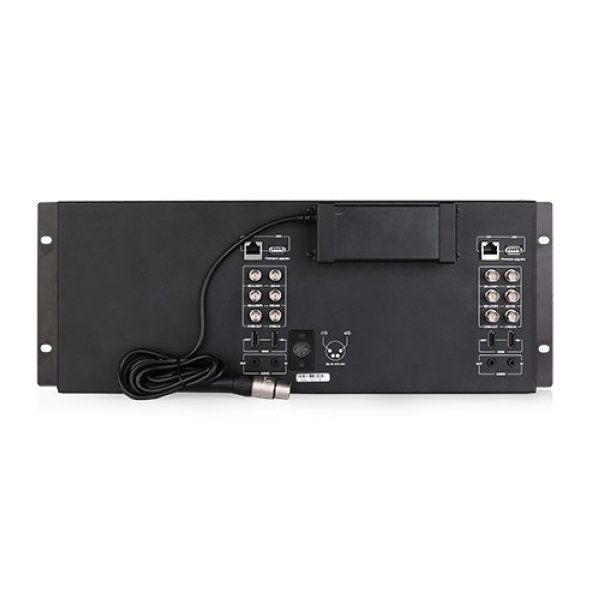

Монитор поддерживает декодирование и индикацию встроенного звука в SDI(16каналов) и HDMI(8каналов) с метками и информацией об аварийных сигналах, также можно выбрать любой 2-канальный звук для вывода через 3,5-мм разъем или динамики. M-1093F поддерживает отображение UMD и Text-Tally протокола TSL 3.1 / 4.0 с выбором адреса 1-126 TSL и отображением до 8 символов. Сигнал UMD / TALLY вводится через порт RJ45 (RS485) на задней панели монитора. Над каждым экраном есть передние индикаторы TALLY красного, зеленого и желтого цветов. Питание осуществляется 4-х контактным XLR от адаптера AC-DC 6,5-24 В для двух мониторов. Сборка поставляется в комплекте с креплением 4U для монтажа в стойку 19", при установке в стойку панель мониторов поворачивается на ± 30 ° вверх и вниз. Монитор имеет стандартный порт USB на задней панели для обновления прошивки.

Детали на сайте производителя SWIT

Диагональ, дюймов……………….…….9
Тип панели……………………………...IPS Мониторная сборка х2
Разрешение……………………………...1920x1200
Соотношение сторон…………………...16:9
Глубина цвета…………………………..16,7 млн. цветов
Угол обзора по вертикали……………...170°
Угол обзора по горизонтали…………...170°
Яркость……………………….……….…450 Cd/m2
Контрастность…………………………..800:1

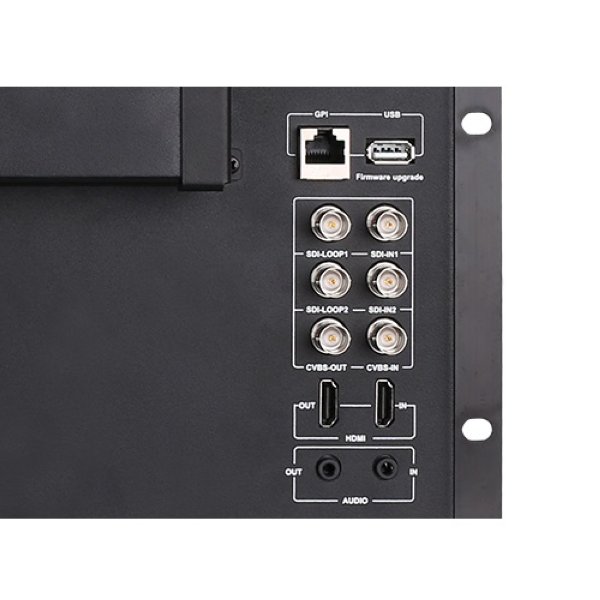

Входы…………………………………….BNC (x1): CVBS, BNC (x2): 2K/3G/HD/SD-SDI A/B переключаемый, HDMI (x1): HDMI 1.3,
                                                                    RJ-45 (x1): передача данных, GPI, Гнездо 3,5мм (x1): внешний аналоговый звук,
                                                                    XLR 4-pin (x1): питание монитра
Выходы…………………………..………BNC (x1): CVBS проходной, BNC (x2): 2K/3G/HD/SD-SDI проходной,
                                                                    HDMI (x1): HDMI-HDMI проходной,
                                                                    Гнездо 3,5мм (x1): декодированный аналоговый звук, Динамик: встроенный динамик
Особенности…………………………….UMD: поддержка протокола TSL 3.1/4.0, Внешнее управление: GPI настраивается в меню монитора, Разъем USB: для обновления программного обеспечения
Требования к электропитанию…………постоянное 6,5-24В
Потребляемая мощность………………...36 Вт
Рабочая температура…………………….от 0 до +40 °C
Размеры…………………………………..484?177?112.8 мм
Вес………………………………………...2.8 кг
Поддерживаемое разрешение и форматы:
                           АНАЛОГОВЫЙ ВХОД: Composite NTSC/PAL
                                                 ВХОД SDI: SMPTE 2048-2 2048?1080i (60/59.94/50)2048?1080p(60/59.94/50/30/29.97/25/24/23.98)
                                                                     SMPTE-425M 1080p (60/59.94/50) SMPTE-274M 1080i (60/59.94/50) 1080p (30/29.97/25/24/23.98)
                                                                     SMPTE-RP211 1080psf (30/29.97/25/24/23.98) SMPTE-296M 720p (60/59.94/50)
                                                                     SMPTE-125M 480i (59.94) ITU-R BT.656 576i (50)
                                             ВХОД HDMI: 1080p (60/59.94/50/30/29.97/25/24/23.98) 1080i (60/59.94/50)
                                                                     1080psf (30/29.97/25/24/23.98)
                                                                      720p (60/59.94/50) 480i / 576i / 480p / 576p
