SmartScope Duo 4K - монитор осцилограф

Blackmagic
954 $

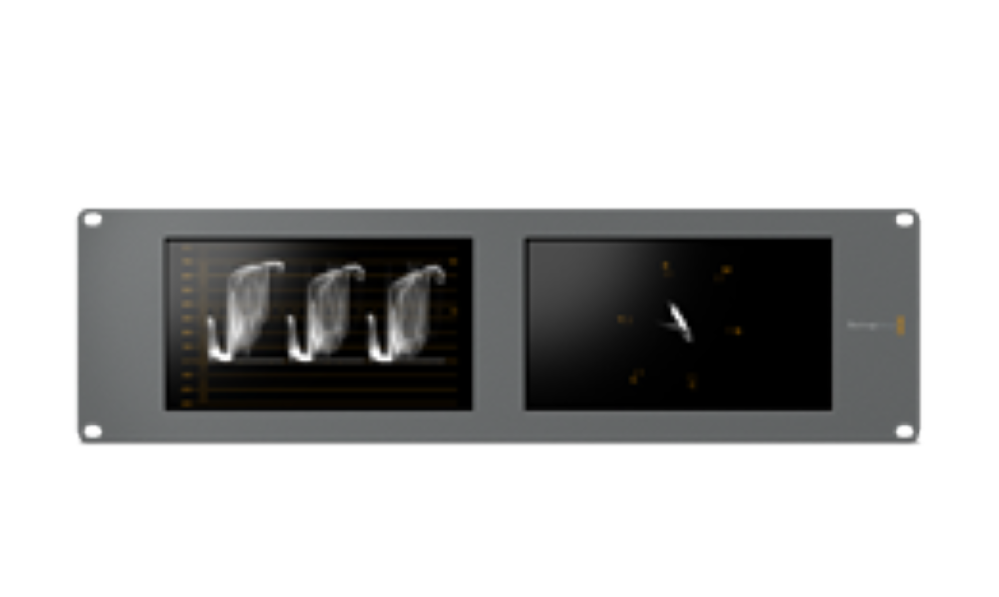

SmartScope Duo 4K - имеет такой же дизайн, как базовая модель SmartView Duo, но при этом позволяет выводить на экран форму сигнала, вектороскоп, RGB- и YUV-дисплеи, гистограмму и фазу звука, а также уровень аудиоканалов.

Каждый инструмент контроля является независимым, давая возможность использовать любую комбинацию индикаторов и изображения.



  • Видеовход SDI
  • Автоматическое переключение между стандартами SD, HD и 6G-SDI. Сквозной выход с повторной синхронизацией.
  • Видеовыход SDI
  • Один 10-битный сквозной тракт с переключением между SD, HD и 6G-SDI
  • Ввод звука через SDI
  • 16 каналов, встроенных в сигналы SD и HD
  • Вывод звука через SDI
  • 16 каналов, встроенных в сигналы SD и HD
  • Скорость передачи данных
  • SD SDI, HD SDI и 6G-SDI
  • Индикация
  • 9-контактный разъем D

Стандарты:


Форматы SD: 625/25 PAL и 525/29.97 NTSC

Форматы HD: 720p50, 720p59.94, 720p60, 1080i50, 1080i59.94, 1080i60, 1080PsF23.98,1080PsF24, 1080PsF25, 1080PsF29.97, 1080PsF30, 1080p23.98, 1080p24, 1080p25, 1080p29.97, 1080p30, 1080p50, 1080p59.94, 1080p60

Форматы 2K: 2048 x 1080p/23.98, 2048 x 1080p/24, 2048 x 1080p/25, 2048 x 1080PsF/23.98, 2048 x 1080PsF/24, 2048 x 1080PsF/25, 2048 x 1556PsF/23.98, 2048 x 1556PsF/24, 2048 x 1556PsF/25

Форматы 4K: 3840 x 2160p23.98, 3840 x 2160p24, 3840 x 2160p25, 3840 x 2160p29.97, 3840 x 2160p30


Интерфейс SDI: В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 296M, SMPTE 372M и SMPTE 425M


Дискретизация звука: Телевизионный стандарт (частота дискретизации 48 кГц)

Цветовая субдискретизация: 4:2:2 и 4:4:4


Цветовое разрешение: 8 бит


Цветовое пространство: YUV и RGB


Подключение к компьютеру: Через порт USB 2.0 для обновления ПО и настройки по сети Ethernet

Преобразование цветового пространства: Аппаратное в режиме реального времени


Дисплеи: Форма сигнала для контроля яркости, вектороскоп, параметры RGB, параметры YUV, гистограмма, фаза и уровень звука

Программное обеспечение: Утилита для настройки на MAC и Windows
Обновление внутреннего ПО: Через программу для обновления прошивки (входит в комплект поставки)
Физическая установка: Корпус 3 RU
Операционные системы:

Mac Icon
Mac OS X 10.9 Mavericks,
Mac OS X 10.10 Yosemite или более поздняя версия.
Windows Icon
Windows 7 или Windows 8

Питание:
Блок питания
- Универсальный блок питания 12 В с международными адаптерами для работы в любой стране мира

Потребляемая мощность
- Менее 20 Вт


Диапазон рабочего напряжения
12-15 В

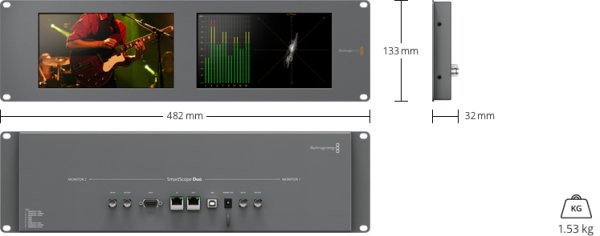

Физические размеры SmartScope Duo 4K


Условия эксплуатации


Рабочая температура:
От 0° до 40° C
Температура хранения:
От -20° до 45° C
Относительная влажность:
От 0% до 90% (без конденсации)
Комплект поставки:
SmartScope Duo 4K
Блок питания:
CD-диск с программным обеспечением
Гарантия:
Ограниченная гарантия производителя сроком 12 месяцев
