ATEM 1 M/E Production Studio 4K

Blackmagic
2994 $

ATEM 1 M/E Production Studio 4K

ATEM – пожалуй, один из самых креативных проектов для прямой трансляции в SD, HD и UltraHD! Все переходы, включая «cut», «mix» и «wipe», моментально запускаются как и на привычном микширующем оборудовании с нажатием клавиш на контрольной панели! Кроме того, с АТЕМ открыты такие новаторские переходы, как «dip», «DVE», «graphic wipe» и «stinger»! Всё гениально, а значит, просто: открываем клипы в два встроенных медиаплеера и моделируем уникальные чарующие переходы. Имея на борту встроенный цифровой процессор видеоэффектов, АТЕМ с легкостью поможет справиться с обработкой 3D-рамок, источников света и отбрасывания теней! Если же необходимо создать ошеломляющие многослойные композиции, достаточно применить АТЕМ в сочетании с переходами или одним из 4-х встроеных кейеров!

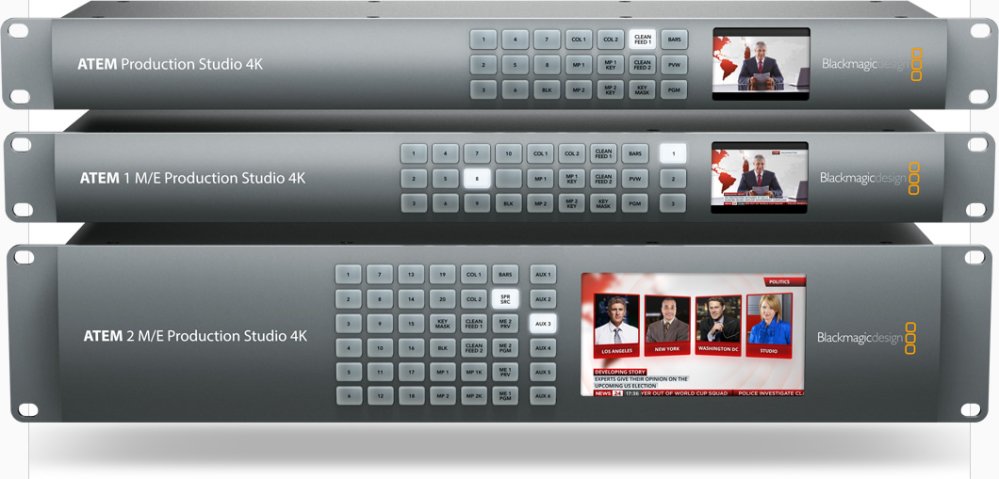

Стильный дизайн передней панели микшеров из полированного алюминия и специальные кнопки для переключения дополнительных выходов делают оборудование максимально комфортным для работы над живыми эфирами. Встроенный в панель монитор может пригодиться для просмотра сигналов с дополнительных выходов или для контроля за характеристиками и техническими данными во время настройки. Наличие видео- и аудиоразъемов для обработки контента самого высокого качества делает выполнимыми практически все известные комбинации SD, 720p HD, 1080i HD, 1080p HD и Ultra HD. Видеомикшер производится в одной комплектации для всех стран всего мира, независимо от напряжения в сети, то есть его можно подключать к сети в любой стране мира благодаря встроенному блоку питания.



ATEM 1 M/E Production Studio 4K - модель с более широким функционалом broadcast возможностей, в том числе с возможностью работать со стандартами SD, HD и Ultra HD. Благодаря такой комплектации, видеомикшер может обрабатывать видеосигналы самых разных источников, таких как камеры, дисковые записывающие устройства и компьютеры.

На борту микшера 10 входов, модули первичного (4) и вторичного кеинга, интегрированый аудиомикшер, режим многооконного мониторинга, три дополнительных выхода и объемная библиотека мультимедиа для хранения контента. ATEM 1 M/E Production Studio 4K позволяет выполнять цветовой кеинг, создавать традиционные и анимированные переходы, а также цифровые видеоэффекты

Общее количество входов

10

Общее количество выходов

8

Видеовход SDI

10?10-битных с возможностью переключения между SD HD и Ultra HD 4K. Двухканальный встроенный звук

Видеовход HDMI

Один 10-битный разъем HDMI типа A с возможностью переключения между SD HD и Ultra HD 4K. Двухканальный встроенный звук

Вывод аналогового звука

2 x XLR

Вывод звука через SDI

Двухканальный звук, выводимый на все выходы

Аудиовход

2 x XLR, 2 x RCA

Синхровход

Tri-Sync или Blackburst

Внутренние кадровые синхронизаторы

10 на всех входах

Программный выход SDI

2?10-битных с возможностью переключения между SD, HD и Ultra HD 4K

Программный выход HDMI

Один 10-битный разъем HDMI типа A с возможностью переключения между SD, HD и Ultra HD 4K

Программный выход SDI с возможностью понижающей конверсии

Один 10-битный разъем(преобразование из Ultra HD 4K в HD)

Выход SDI для предварительного просмотра

Один 10-битный, с возможностью переключения между SD, HD и Ultra HD 4K

Дополнительный выход SDI

3?10-битных , с возможностью переключения между SD, HD и Ultra HD 4K

Вывод изображения в режиме многооконного мониторинга

2

Выходы для многооконного мониторинга

Один выход SDI + один выход HDMI

Подключение панели управления

Через порт Ethernet по стандарту 10/100/1000 BaseT, с подключением напрямую или через локальную сеть

Выход Tally

При помощи подключения через порт Ethernet к Blackmagic Design GPI and Tally Interface ( не входит в комплект поставки)

Подключение к компьютеру

Один порт USB 2.0

Стандарты

Форматы SD

525 59.94i NTSC, 625 50i PAL, 525 59.94i 16:9, 625 50i 16:9

Форматы HD

720 50p, 720 59.94p 1080 50i, 1080 59.94i , 1080 23.98p, 1080 24p, 1080 25p, 1080 29.97p, 1080 50p, 1080 59.94p

Форматы Ultra HD 4K

3840?2160p23.98, 3840?2160p24, 3840?2160p25, 3840?2160p29.97

Интерфейс SDI

В соответствии со стандартами SMPTE 259M, SMPTE 292M, SMPTE 424M.

Цветовая субдискретизация

4:2:2

Цветовое разрешение

10 бит

Цветовое пространство

REC 601, REC 709, REC 2020.

Поддерживаемые разрешения входа HDMI для подключения компьютера

720?480i 59, 94 Гц, 720?576i 50 Гц, 1280?720 59, 94 Гц / 50 Гц, 1920?1080 50 Гц, 1920?1080 59, 94 Гц, 3840?2160 23,98 Гц, 3840?2160 24 Гц, 3840?2160 25 Гц, 3840?2160 29,97 Гц

Программное обеспечение

Программная панель управления

В комплект поставки входит программная панель управления ATEM с поддержкой операционных систем Mac OS X 10.7.2 и 10.8 Mountain Lion, Windows 7 (64-разрядная версия) и Windows 8 ( 64-разрядная версия)

Обновление программного обеспечения

Через порт USB 2.0 с прямым подключением к компьютеру на платформе Mac OS X или Windows. В комплект программного обеспечения входит ATEM
Switcher Utility.

Настройка

С помощью программной панели управления ATEM , за исключением IP-адреса, который устанавливается с помощью ATEM Switcher Utility при подключении к видеомикшеру через порт USB

Обработка сигналов

Звуковой блок

12 входов на 2 канала.
Режимы «Вкл."/"Выкл."/"Привязка звука к видео».
Индикация уровня звука и максимального значения.
Регулировка усиления всего сигнала.
Возможность использования аналоговых выходов для отдельного мониторинга

Преобразование цветового пространства

Аппаратное в режиме реального времени

Задержка обработки

Менее 2 строк

Понижающая конверсия из
4K в HD

Есть, один программный выход

Операционные системы

Mac OS X 10.9 Mavericks,
Mac OS X 10.10 Yosemite или более поздняя версия.

Windows 7(64-разрядная версия) или Windows 8(64-разрядная версия)

Прочие характеристики

Общее количество слоев

8

Модули первичного кеинга

4

Модули вторичного кеинга

2

Модули линейного/яркостного кеинга

7

Модули цветового кеинга

4

Генераторы шаблонов

7

Генераторы цвета

2

Модуль кеинга для создания переходов( анимированные переходы и цифровые видеоэффекты)

1 + 1

Цифровые видеоэффекты с 3D-границами и тенями

1

Совместимость с панелями управления

Рекомендуется использовать ATEM 1 M/E Broadcast Panel. Совместимость с ATEM 2 M/E Broadcast Panel. В комплект поставки входит ATEM Software Control Panel.

Дисплей

Характеристики

Минимальное разрешение монитора 1366?768

Передняя панель

Встроенный ЖК-дисплей для просмотра видео и 27 кнопок со светодиодной подсветкой для переключения сигналов , выводимых на дополнительные выходы

Медиаплеер

Каналы

Вырезающий и заполняющий сигнал для каждого медиаплеера

Емкость библиотеки мультимедиа при загрузке изображений

32 изображения с поддержкой вырезающего и заполняющего сигнала

Емкость библиотеки мультимедиа при загрузке клипов

2 клипа с поддержкой вырезающего и заполняющего сигнала

Максимальная длина клипа в формате Ultra HD 4K

180 кадров

Максимальная длина клипа в формате 1080

720 кадров

Максимальная длина клипа в формате 720p

1600 кадров

Максимальная длина клипа в формате NTSC/PAL

3600 кадров

Медиаплееры

2

Форматы изображения для библиотеки мультимедиа

PNG , TGA , BMP , GIF , JPEG и TIFF

Формат видео для библиотеки мультимедиа

Последовательность файлов TGA

Форматы аудио для библиотеки мультимедиа

WAV , MP3 и AIFF

Многооконный мониторинг

Количество окон

1?10

Назначаемые окна

8

Индикация

Красный цвет для программного сигнала , зеленый для предварительно просматриваемого сигнала

Присвоение имен источникам

Да

Физическая установка

1 место в стойке

Питание

Потребляемая мощность

100 Вт

Блок питания

Один встроенный универсальный блок питания переменного тока, напряжение 110-240 В

Физические размеры

482x90x235мм

Условия эксплуатации

Рабочая температура

От 5° до 40° C

Температура хранения

От -20° до 60° C

Относительная влажность

От 0% до 90%( без конденсации)

Комплект поставки

ATEM 1 M/E Production Studio 4K

CD-диск с программным обеспечением
