Описание

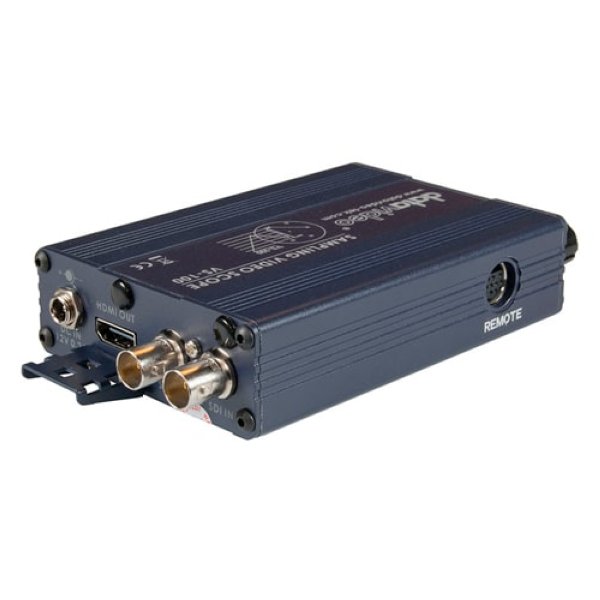

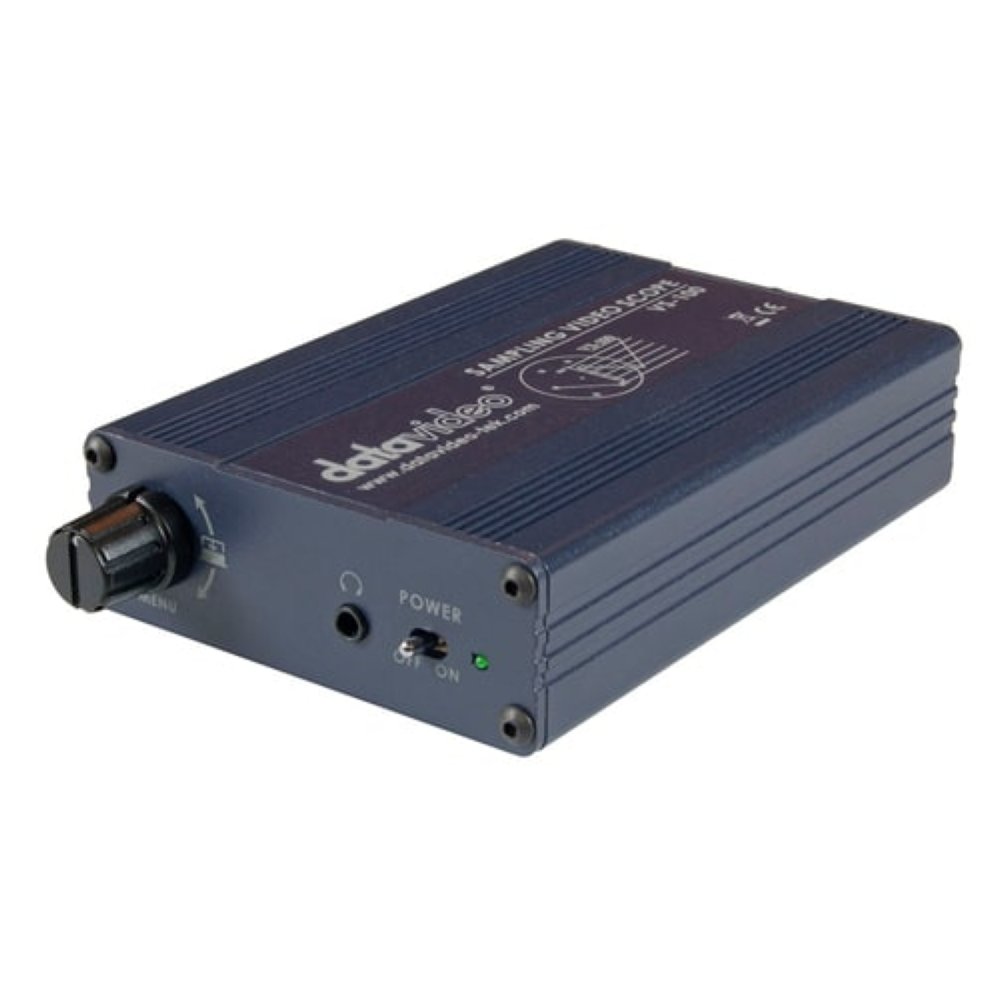

VS-100 - Осциллограф-Вектороскоп
VS-100 - это Осциллограф-Вектороскоп, который контролирует видеосигналы. При использовании трех или более камер если производители камер различаются, появляются различия в характеристиках и функциях, поэтому оператору необходимо выполнить настройку.VS-100 имеет вход / выход HD-SDI и может отображать форму сигнала, вектор, парад, гистограмму и миниатюры. VS-100 - очень маленький Осциллограф-Вектороскоп, устройство имеет стандартные, быстрые и точные способы анализа/калибровки сигналов от камер и другого видео оборудования.Благодаря питанию от источника постоянного тока, он может быть использован где угодно, особенно хорошо будет работать в паре с HD/SD монитором Datavideo TLM-700HD или с TLM-702HD в рэк-стойке. Он может быть использован и с любым другим HDMI или SDI монитором.Выход SDI/HD-SDI на VS-100 установлен как проходной, а для технического контроля предназначен HDMI выход. Как альтернатива можно установить контрольный монитор с разрешением 1280x720 на HD-SDI выходе.
Более подробно, на сайте производителя Datavideo
Свойства
VS-100 - Осциллограф-Вектороскоп
Прочный компактный корпус, нужен ещё HD-SDI или HDMI монитор;
Режимы: Осциллограф, Вектороскоп, Parade, Гистограмма, а также HDMI выход (SDI преобразованный в HDMI);
SDI / HD-SDI вход; SDI / HD-SDI проходной выход, сигнал со входа на выход, или видео для мониторинга;
Автоматическое определение NTSC, PAL и HD сигналов;
Пиковый индикатор эмбедированого звука, с возможностью выбора 4-х стереопар;
Возможность выбора формата миниатюр 4:3 или 16:9, при входном сигнале SD-SDI;
Разъем для наушников и мониторинга звука, регулировка уровня звука из меню;
Можно сохранить кадр, а потом вызвать его из памяти в нужный момент и быстро сравнить с живым кадром;
Режим ‘Parade’ может переключаться в RGB и YCbCr;
Режим ‘Вектороскоп’ может быть включен на 75% или 100% координатной сетки / цветных полос;
Режим ‘Осциллограф’ можно масштабировать на 20%, 40%, 60% и 100%, а разные участки сигнала могут рассматриваться с изменяемым значением задержки X Delay;
Захват может быть по выборкам (Field1, Field 2) или кадру;
Питание DC 12В делает его идеальным для работы на выезде.
Более подробно, на сайте производителя Datavideo
Спецификация

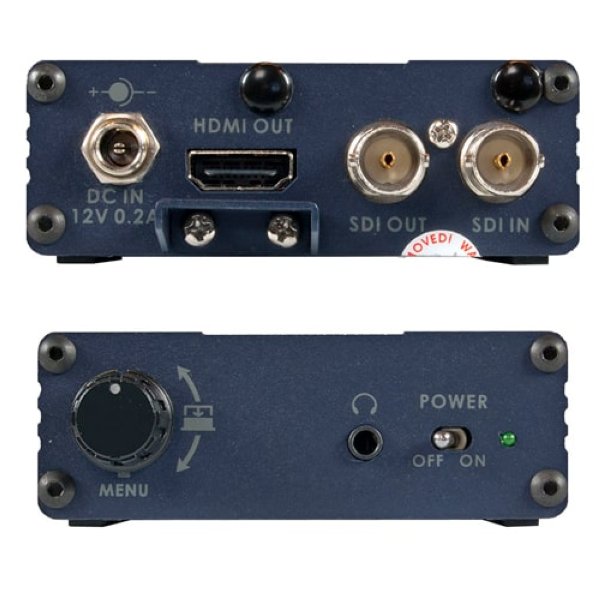

VS-100 - Осциллограф-Вектороскоп Видео входы…………….1x HD/SD-SDI
Видео выходы…………..1x HDMI
Проходной………………1x HD/SD-SDI
Аудиовходы……………..Embedded Audio through SDI interface
Аудиовыходы…………...1x 2-Channel 3.5mm stereo phone jack
Входное разрешение……1080i (50, 59.97, 60Hz), 1080p (24, 25, 30Hz), 720p (25, 29.97, 30, 50, 59.97, 60Hz), 576i, 480i
