TPG-8SDI

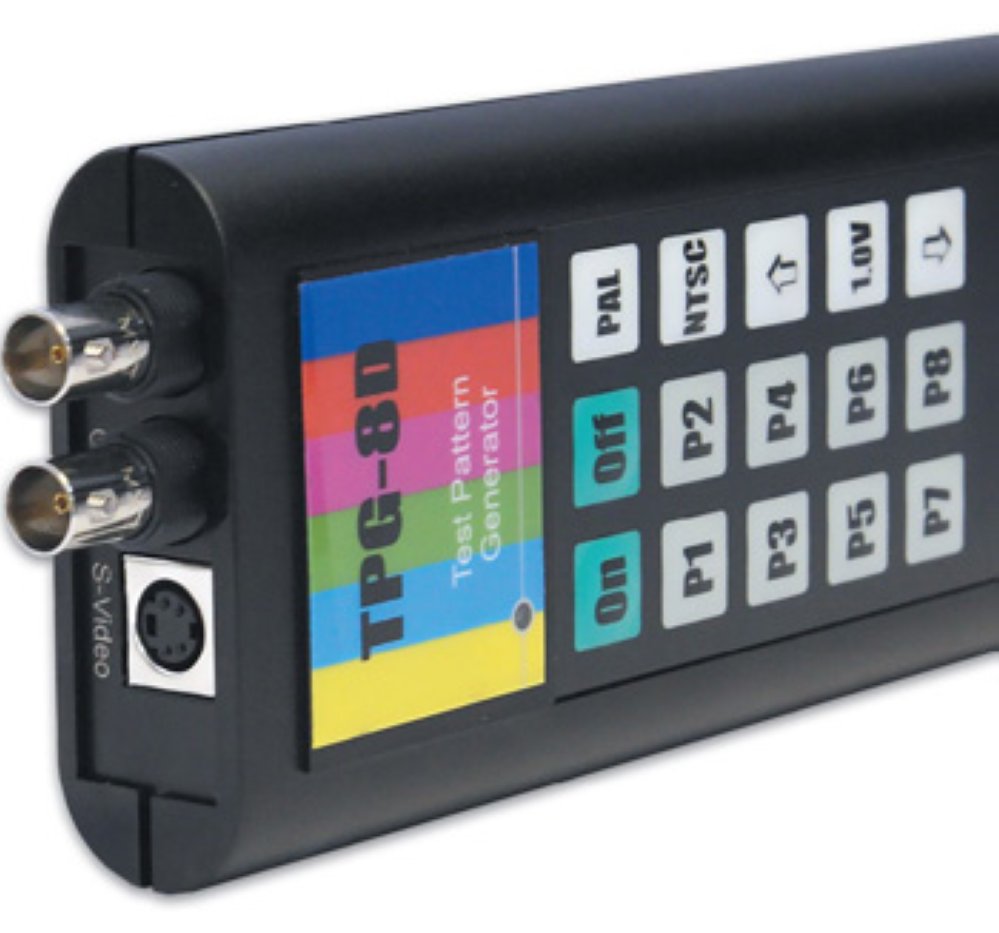

Генератор тестовых сигналов TPG-8 представляет собой компактное, мобильное, простое в использовании устройство, предназначенное для формирования тестовых видеосигналов на основе хранящихся в памяти устройства тестовых таблиц или других статичных видеоизображений. Данное устройство может использоваться для измерения разрешающей способности, оценки динамического диапазона, цветопередачи видеоизображения в видеорегистраторах или видеосерверах и системах нелинейного монтажа после оцифровки и сжатия. Зачастую для решения таких задач используется видеокамера, однако в этом случае изначально закладывается ошибка при позиционировании испытательной таблицы, освещенности и всего тракта обработки изображения, начиная с объектива и заканчивая преобразованиями сигнала. Другое дело — тестовый генератор с образцовыми сигналами испытательных таблиц и разными видами реальных сцен. Видеовыходы: S-Video, Composite, YUV и компонентный цифровой SDI с интегрированным тестовым звуковым сигналом: Уровень дифференциального выходного сигнала SDI — 800 ± 80 мВ. Максимальная длина коаксиального кабеля для передачи сигнала SDI (Belden 1694A) — 300 м. Интегрированный в цифровой поток AES/EBU тестовый синусоидальный звуковой сигнал с частотой 1 кГц. Интегрированные пакеты EDH для распознавания и обработки ошибок. Стандарты SMPTE 272M, SMPTE RP-165, ITU-R BT.601, SMPTE 125M. Стандарты видеосигнала: PAL и NTSC. Цифровое формирование видеосигнала: да. Диапазон изменения уровня выходного аналогового видеосигнала: 0,5-2 В с шагом 0,1 В. Загружаемых испытательных таблиц или графических статичных видеоизображений: 8. Формирование и загрузка изображений: через USB-интерфейс. Питание: сеть, USB, 3 аккумулятора типа AA (около 6 часов). Подзарядка аккумуляторов: от сети или USB-интерфейса. Размер Д x Ш x В: 190x77x26 мм Вес: 270 г. В качестве испытательной таблицы в устройство TPG-8 может быть загружен любой динамический логотип размером 100х100 точек и числом «картинок» 50 для системы PAL и 60 для стандарта NTSC.
